6
2.1.2 Groupes électriques de commande avec vanne de commande générale SERIE 864

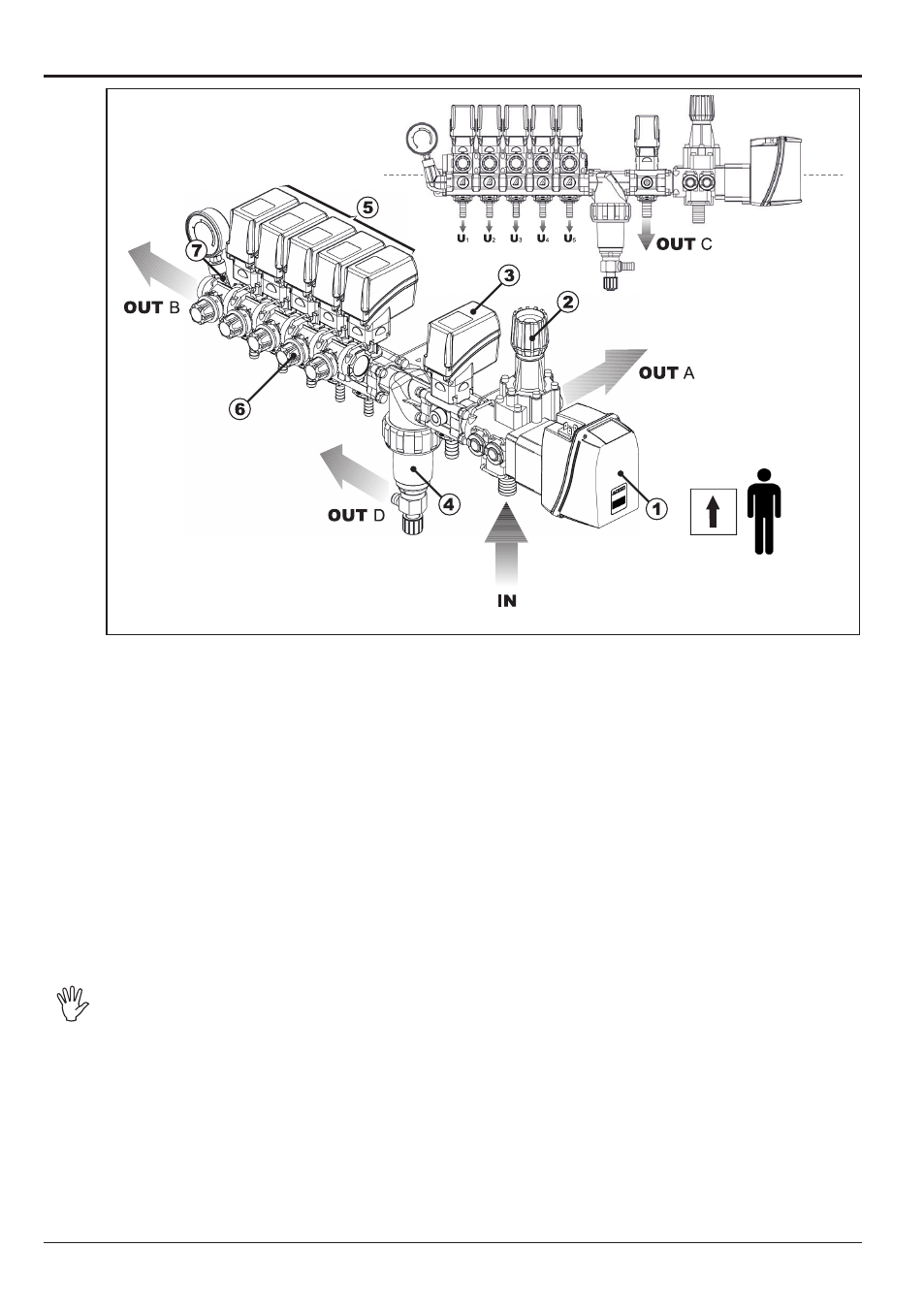

Fig. 2
1 Moto-réducteur de la vanne de commande générale
2 Vanne de pression maximale
3 Electrovanne proportionnelle
4 Filtre
5 Electrovanne de section de rampe
6 Retours calibrés
7 Bride porte-manomètre ou attache de capteur de pression
IN Entrée du liquide à pulvériser
OUT A Vidange de la vanne de pression maximale
OUT B Vidange des retours calibrés
OUT C Vidange de la vanne proportionnelle
OUT D Vidange du filtre autonettoyant
U1÷U5 Sortie aux sections de rampe
Le sous-ensemble Moto-réducteur de la vanne de commande générale (1) + Vanne de
pression maximale (2) constitue la Vanne de commande générale série 864.
