6 emplacement sur la machIne agrIcole
6.1 Composition de l’équipement conseillée
CONNEXION DIRECTE

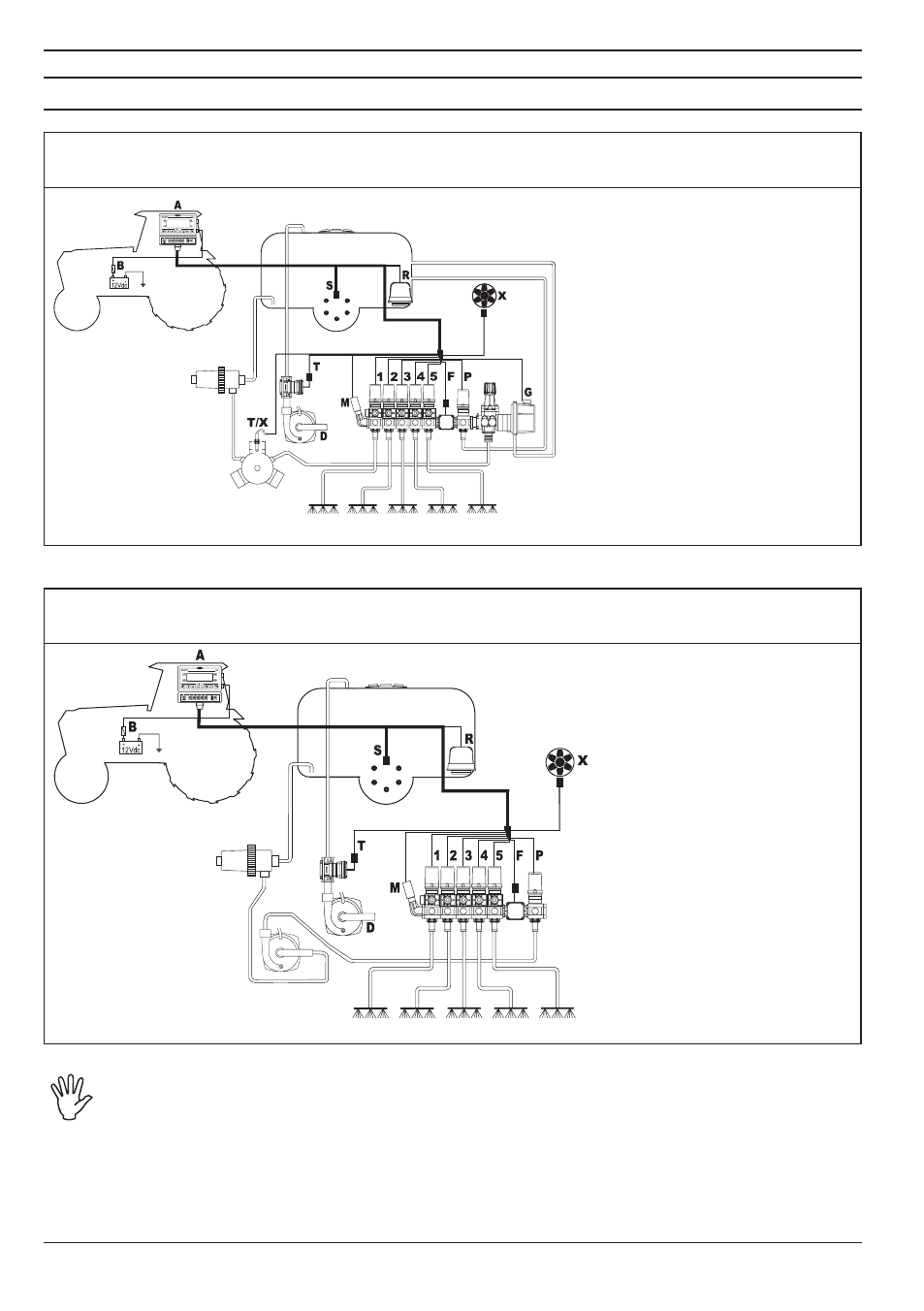

Schéma de montage pour pulvérisateur avec pompe à membrane
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
g
Vanne principale
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage
ou Pump Protector
X Capteur de rotation ou Pump
Protector
1÷5 Vannes de section
CONNEXION DIRECTE
Schéma de montage pour pulvérisateur avec pompe centrifuge
Fig. 3
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage
X Capteur de rotation
1÷5 Vannes de section
L’ordinateur doit être directement raccordé à la batterie de la machine agricole.
* Ne reliez pas l’ordinateur de manière subordonnée à la clé de contact (15/54).
*
Fig. 2
*
