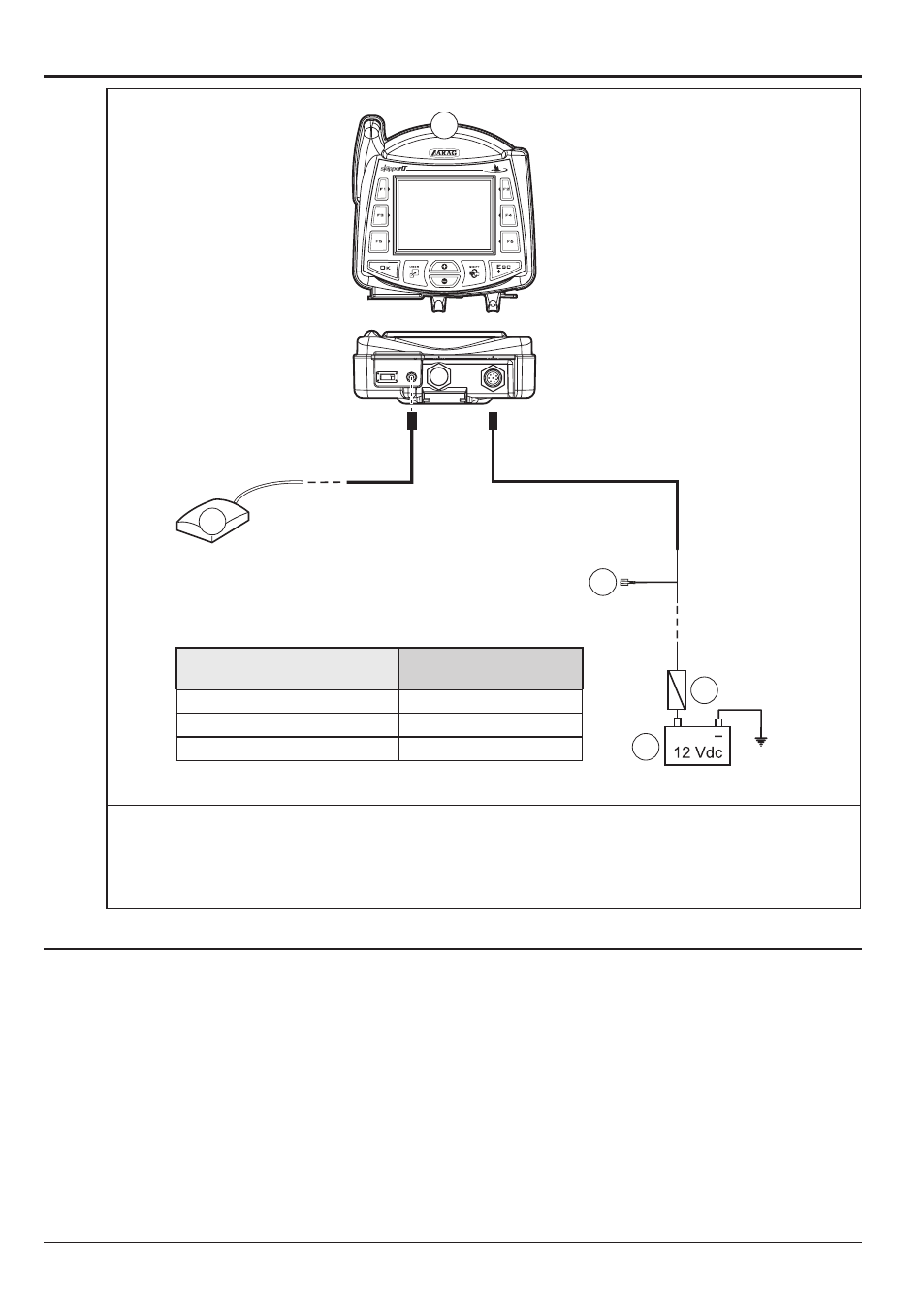

Raccordements électriques - schéma général
+
3 A
D
C
E
6 m
B
A
COULEUR DU FIL
(CORDON D’ALIMENTATION)
CONNEXION
CORRESPONDANTE
noir
négatif
rouge
positif
vert
validation du traitement
Fig. 10
a Navigateur satellitaire
b Antenne GPS
c Batterie
D Fusible automobile de 3 A
e Validation du traitement en cours +12 Vdc (à partir de la vanne de commande générale)
4.8
Raccordement à l’antenne GPS
Utilisez uniquement l'antenne GPS ARAG spécialement conçue pour son raccorde-
ment à SKIPPER LT. Aucune responsabilité ne peut engager ARAG pour des préjudi-
ces occasionnés par l’utilisation d’une antenne autre que celle prévue.
Avant tout raccordement, lisez attentivement toutes les informations décrites dans
le par. 4.3 - Précautions générales pour le bon positionnement de SKIPPER LT et ses
câblages.
Reliez l'antenne GPS extérieure à Skipper LT.
Les points de raccordement sont indiqués au par. 4.7 - Raccordements électriques - schéma
général.
