3
MAINTENIR le corps de la tête de pompe et les galets propres.
EQUIPER le système d'une longueur supplémentaire de tuyau flexible de pompe afin de permettre le transfert de tuyau. Ceci aura pour
effet d'augmenter sa durée de vie et de réduire le temps d'arrêt du circuit de pompage.
Conçues sur un principe d'auto-amorçage, les pompes péristaltiques n'ont pas besoin de vanne. Toute vanne installée doit l'être de
manière à ne pas restreindre le débit du circuit de pompage.
Dans les cas où des tuyaux flexibles de type Marprene ou Bioprene sont utilisés, retendez le tuyau flexible de la tête de pompe
après 30 minutes de service en le tirant du coté refoulement après avoir un peu desserré la pince de maintien de celui-ci. Ceci a pour
effet de compenser l'effet normal d'allongement des tuyaux de ce type, effet qui peut passer inaperçu mais réduire la durée de vie du
tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue Watson-Marlow ne peut servir que de guide.
En cas de doute en ce qui concerne la compatibilité d'un type de tuyau flexible avec le liquide à pomper, demander une carte à
échantillons de tube pour procéder à des tests d'immersions.
Installation
Le 505U ne peut être utilisée qu'en monophasé.
Pendant son fonctionnement, l’installation de la pompe sur une surface horizontale est très importante pour garantir une lubrification
correcte du réducteur.
Mettre le sélecteur de tension sur 120V pour une alimentation entre 100-120V 50/60Hz ou sur 240V pour une alimentation entre
220-240V 50/60Hz.
La pompe est livrée munie d'une prise électrique en plastique moulé. Les fils sont gainés selon un code couleur correspondant aux
données suivantes:
• 220-240V: Phase - Marron ; Neutre - Bleu ; Terre - Vert/Jaune.
• 100-120V: Phase - Noir ; Neutre - Blanc ; Terre - Vert.
Fonctionnement en mode de tension réduite
Dans les zones où la tension est inférieure aux données indiquées ci-dessus, Il est possible de modifier le bloc pompe, de façon à pouvoir
l'utiliser avec les niveaux de tension minimum suivants:
• 180V lorsque la pompe est réglée pour une alimentation de 220-240V.
• 90V lorsque la pompe est réglée pour une alimentation de 100-120V.
Pour procéder à cette modification, vous devrez inverser le raccord J18 de la carte de commande à circuits imprimés. Avant de
déterminer la position de la borne, débranchez la prise du secteur, puis déposez le capot de pompe. L'illustration A correspond au
réglage de tension standard, alors que l'illustration B correspond au réglage de tension réduite.

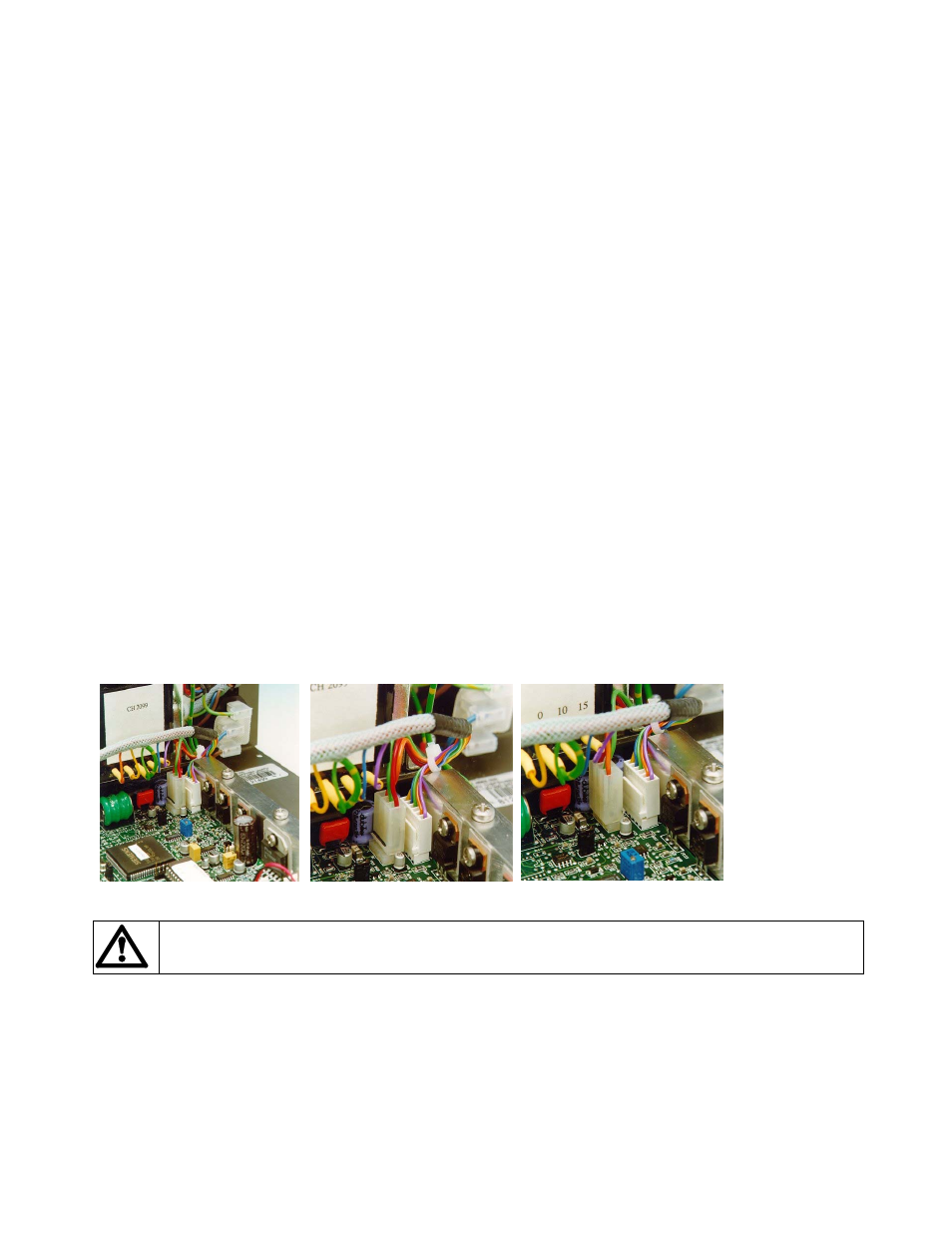

Carte PCB régulation L'illustation A L'illustation B
Tout dommage causé à la commande de pompe durant cette modification n'est pas couvert par la garantie.
Confiez les opérations d'entretien à un personnel qualifié uniquement.
Dépannage
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux vérifications suivantes.
• Vérifiez que l'interrupteur de mise en service est en position de marche.
• Vérifiez que le bloc pompe est bien sous tension.
• Vérifiez la position du levier de sélection de tension.
• Vérifiez qu’un mauvais positionnement du flexible n'empêche pas la pompe de fonctionner.
