4

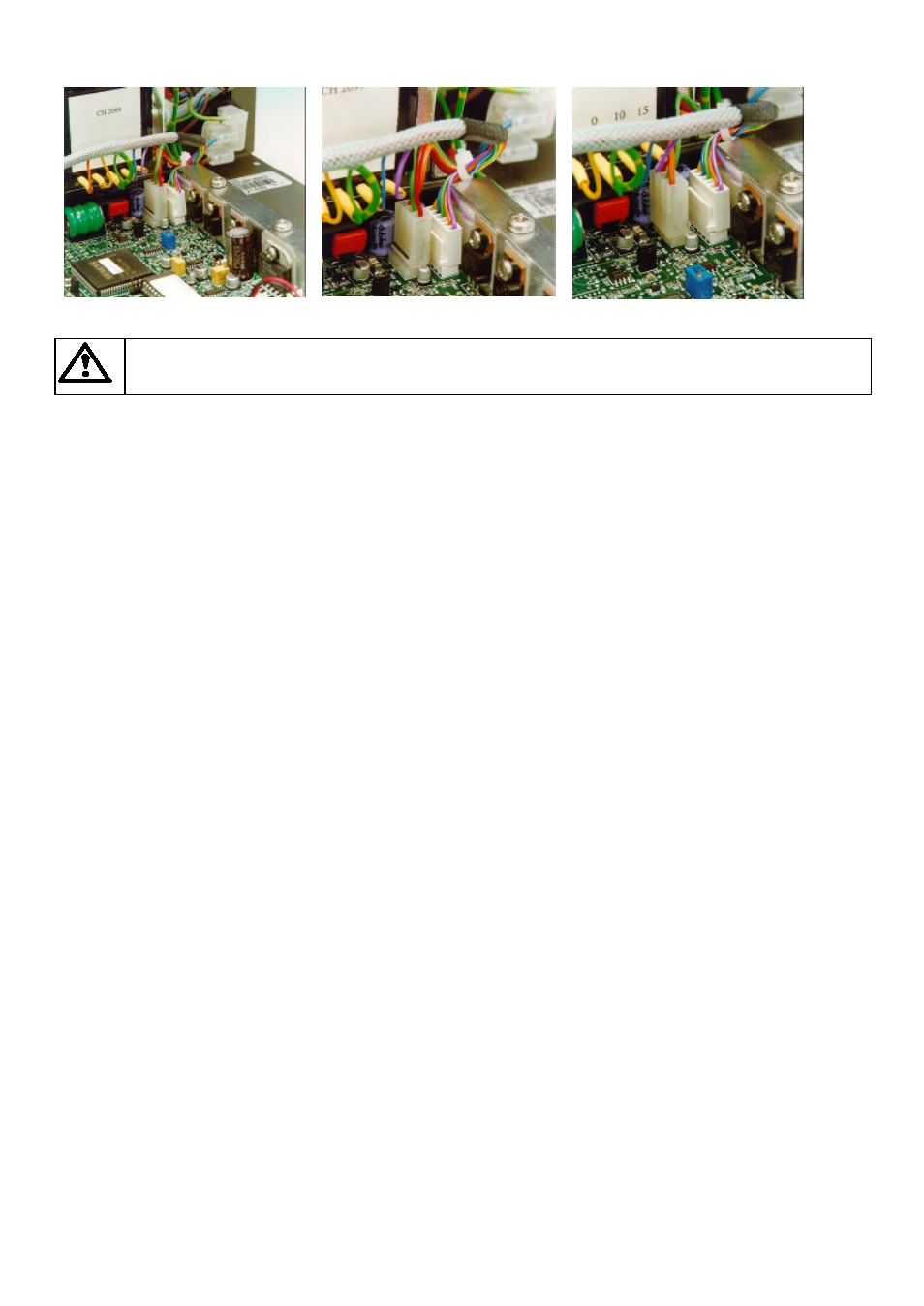

Carte PCB régulation L'illustration A L'illustration B
Tout dommage causé à la commande de pompe durant cette modification n'est pas couvert par la garantie.
Confiez les opérations d'entretien à un personnel qualifié uniquement.
Dépannage
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux vérifications suivantes.
•
Vérifiez que l'interrupteur de mise en service est en position de marche.
•
Vérifiez que le bloc pompe est bien sous tension.
•
Vérifiez la position du levier de sélection de tension.
•
Vérifiez qu’un mauvais positionnement du flexible n'empêche pas la pompe de fonctionner.
•
Vérifiez que le verrouillage du clavier n'est pas opérationnel.
Interface utilisateur
Lors de la mise sous tension de la pompe l'utilisateur accède au menu principal.
Utiliser la touche Step pour passer d'une option de menu à une autre. Utiliser la touche Enter pour confirmer un
paramètre. Utiliser les touches numériques pour saisir les paramètres. Utiliser la touche ( ou la touche ( pour augmenter
ou diminuer les valeurs définies dans le logiciel de la pompe, c'est-à-dire, réglages progressifs, la date, vitesse, etc.
Dose permet d'établir les doses de distribution. Une dose peut être amorcée au moyen du bouton Start ou par
commande externe. La pompe permet d'enregistrer et de rappeler à tout moment jusqu'à 26 programmes de dosage. Il
est possible de raccorder une imprimante à la pompe pour l'enregistrement des cycles d'exécution. Il est nécessaire de
saisir les references de lot et d'opérateur pour l'utilisation d'une imprimante.
Cal permet d'étalonner la pompe pour un dosage précis.
Manual permet la mesure en continu des transferts/liquides par commande au clavier.
Network permet le contrôle de la pompe par l'interface RS232.
Set-up affiche et contrôle les differents parametrages de la pompe pour un fonctionnement optimum.
Le débit vitesse/volume du moteur est régi par la tête de pompe et la tubulure sélectionnées. Les paramètres d'usine
sont réglés pour une pompe 501RL utilisant une tubulure de 8,0mm de diamètre, ce qui correspond à un débit maximal
pour la pompe à 300 tr/min de 3000 ml/min.
Dosage
La procedure de programmation du dosage est decrite dans la section des données techniques du mode d'emploi (sous
forme de tableau). Chaque étape est décrite de façon à permettre une compréhension complète de la procédure.
Impression des données.
Si une imprimante est raccordée, a la pompe une impression des donnees sera automatiquement lancee au terme de
chaque cycle de dosage. La pompe demande d'abord l'identification de l'opérateur.
On peut saisir jusqu'à 16 caractères. Les nombres et les points décimaux sont saisis directement sur le clavier. On
saisit les caractères alphabétiques en appuyant sur
Ù ou sur Ú qui affichent respectivement de A à Z et de Z à A, ceci
en boucle.
On peut intégrer un caractère alphabétique en appuyant sur Step . La saisie d'un caractère numérique s'effectue en
appuyant sur Step , sur un autre caractère numérique, sur le point décimal ou sur Ù ou Ú.
Quand on appuie sur Enter , la pompe demande l'entrée d'un numéro de lot.
