Renfoncement du panneau arrière

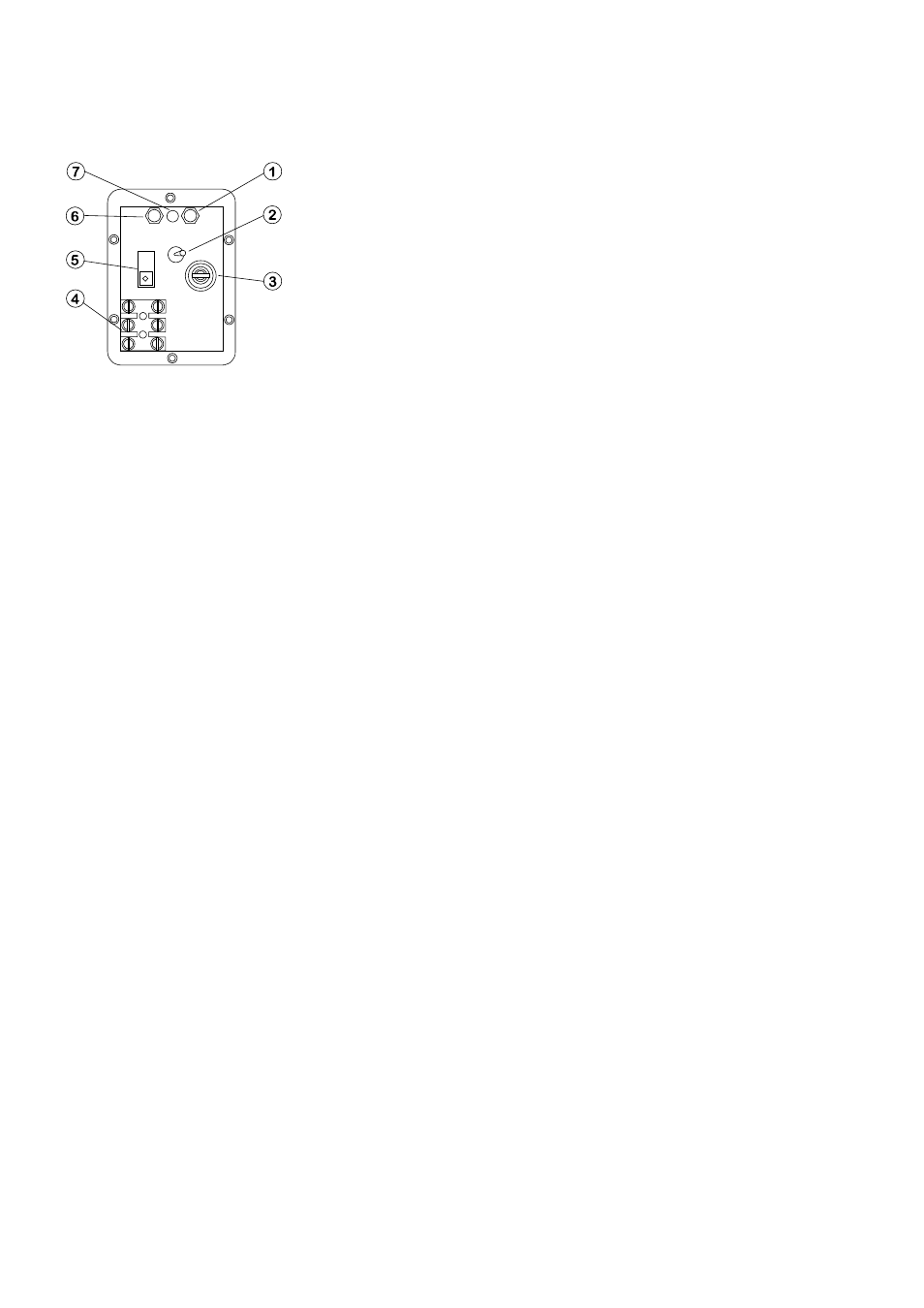

Le renfoncement du panneau arrière sert de logement aux pièces suivantes :
1 Potentiomètre de signal décalé 2 Interrupteur de tachymètre 3 Porte-fusible 4 Bloc de fonction 5 Interrupteur de
sélection de tension 6 Potentiomètre de plage de signal 7 Diode LED de surcharge de signal.
Dépannage
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux vérifications suivantes:
•
Vérifiez que l'interrupteur de mise en service est en position de marche.
•
Vérifiez que le bloc pompe est bien sous tension.
•
Vérifiez la position du levier de sélection de tension.
•
Vérifiez qu’un mauvais positionnement du flexible n'empêche pas la pompe de fonctionner.
Fonctionnement
Réglez l'interrupteur
Auto/Man/Max
sur
Man.
•
Instructions de démarrage
Pour démarrer la pompe, mettez l'interrupteur
Sens horaire/arrêt/Sens anti-horaire
dans la position requise. La pompe fonctionne mieux dans le sens des aiguilles d'une montre (le liquide entrant par la
partie inférieure droite de la tête de pompe), sens qui permet d'obtenir une durée de vie maximale des tuyaux
flexibles. En cas d'utilisation de la pompe pour des pressions plus élevées, faites-la tourner dans le sens contraire des
aiguilles d'une montre.
•
Amorçage
Pour amorcer la pompe à vitesse maximum, mettez l'interrupteur
Auto/Manuelle/Max
du panneau
avant en position max. Une fois relâché, l'interrupteur revient en position manuelle.
•
Contrôle de la vitesse
Le cadran de réglage de la vitesse est gradué en pourcentage de vitesse maximum et est
muni d'une vis à verrouillage pour éviter les risques de changement involontaire de la vitesse.
•
Arrêt
Arrêtez la pompe en mettant l'interrupteur de marche
Sens horaire/arrêt/Sens anti-horaire
en position
centrale d'arrêt. Pour changer la direction du flux, mettez l'interrupteur
Sens horaire/arrêt/Sens anti-horaire
en
position centrale d'arrêt jusqu'à ce que le rotor de la tête de pompe s'arrête, puis mettez-le dans le sens de rotation
requis.
En cas de retour du mode automatique au mode manuel, il n'est pas nécessaire de débrancher le signal de traitement de
la pompe, ou de régler les potentiomètres d'étalonnage.
