Watson-Marlow 520U - Manuel (Page 51)

Manuel d’utilisation des pompes Watson-Marlow 520U IP31 51
19 Détails Broches
Sélectionner la fonction Détails broches entraîne l’affichage par la pompe des
informations de tension et d’agencement des broches présélectionnées sous 17
rubriques : Entrée analogique, Sortie analogique, Sortie tachymètre, Entrée
marche / arrêt, Déblocage direction, Entrée direction, Entrée fuite,
Basculement auto/man, Entrée de dosage, Sortie 1, Sortie 2, Sortie 3,
Sortie 4, Alimentation, 0 volt, Terre et Divers. L’opérateur ne peut saisir aucune
donnée ici. Cette section n’affiche que des informations.
Dans le menu principal, sélectionnez Détails broches à l’aide des touches HAUT ou
BAS et appuyez sur la touche ENTRÉE pour valider votre choix.
Menu Détails Broches
Effectuez une sélection en utilisant les touches HAUT ou BAS et appuyez sur la
touche ENTRÉE pour valider votre choix.

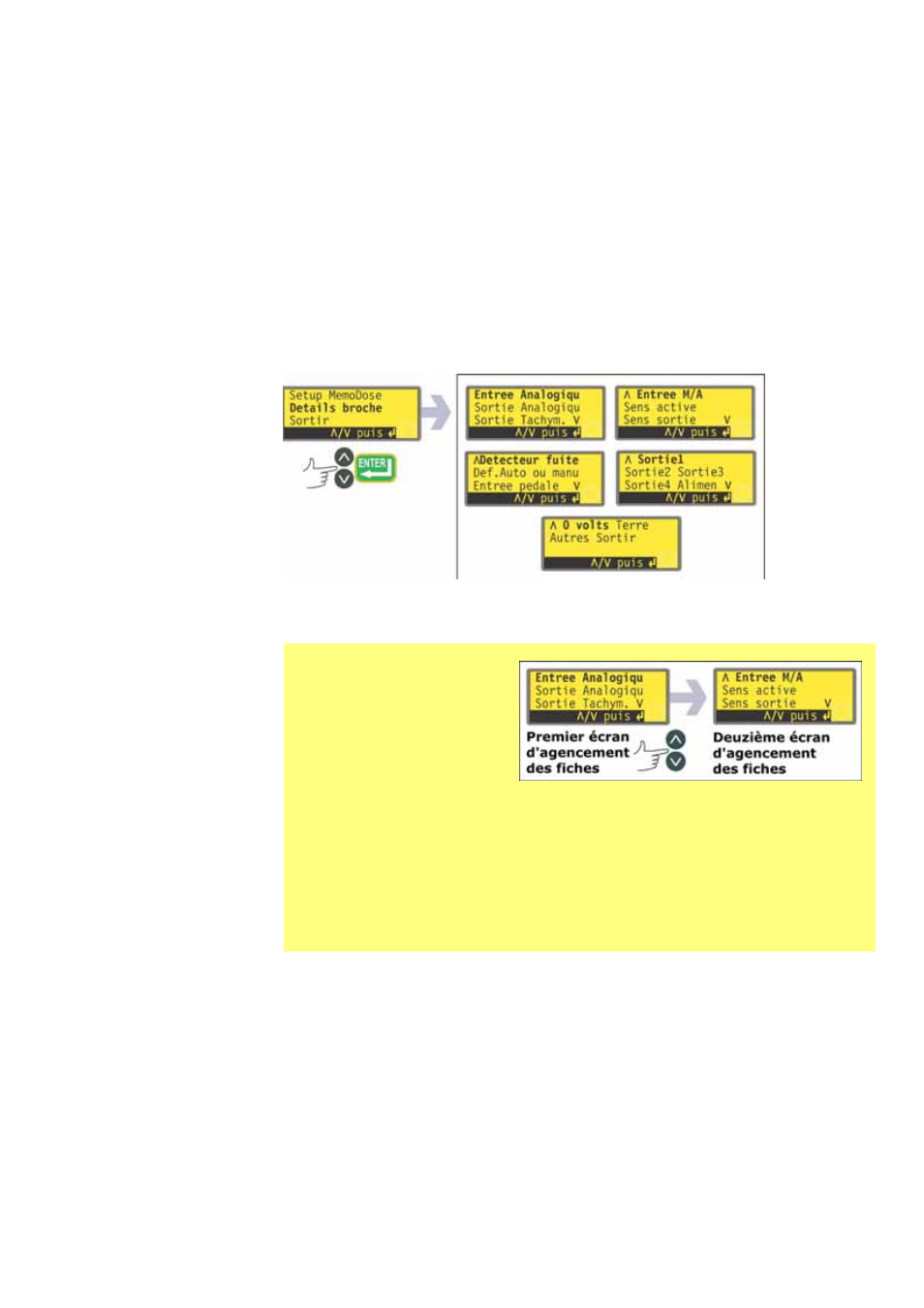

Le menu Détails Broches
comprend 5 écrans.
Pour passer d’un écran à
un autre, appuyez de
manière répétée sur la
touche BAS. Chaque élé-
ment est mis successive-
ment en surbrillance
jusqu’à ce que le dernier élément soit sélectionné.
Appuyez à nouveau sur la touche BAS pour afficher l’écran suivant du
menu avec le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour revenir un
écran plus haut dans le menu.
