Tête de pompe Watson-Marlow 114DV : consignes d’utilisation 7
3.8 Données de
performance relatives
à la tête de pompe
114DV
Les débits sont des valeurs de test normalisées
obtenues avec des tubes neufs, avec la tête de
pompe en rotation dans le sens horaire, pompant de
l’eau à 20 °C, avec des pressions de refoulement et
d’aspiration négligeables. Les débits effectifs
peuvent varier en raison des changements de
température, de viscosité, de pression d’aspiration
et de refoulement, de configuration du système et
de performance du tube dans le temps. Les débits
peuvent également varier en fonction des
tolérances de fabrication normales des tubes. Ces
tolérances accentuent les variations de débit pour
les diamètres intérieurs de plus petite dimension.
Pour des performances stables et précises, il
est important de vérifier les débits obtenu en
conditions réelles à chauqe changement de
tube.
Remarque : Les débits indiqués ont été arrondis
par souci de simplicité, mais la marge d’erreur
maximum est de 5 % - bien inférieure à la tolérance
de tubage normale pour les variations de débit. Ils
ne sont fournis qu’à titre indicatif. Les débits
effectifs dans les applications concrètes doivent être
déterminés de manière empirique.
120F : Tous les matériaux de tube (ml/min)
Vitesse
fixe
0,5
mm
0,8
mm
1,6
mm
2,4
mm
3,2
mm
4,0
mm
4,8
mm
10
tr/min
0,2 0,4 1,4 2,9 4,7 6,7 8,5
17
tr/min
0,3 0,7 2,4 4,9 8 11 14
31
tr/min
0,6 1,2 4,3 9,0 15 21 26
52
tr/min
1,0 2,1 7,3 15 25 35 44
220
tr/min
4,4 8,8 31 64 100 150 190
120S : Tous les matériaux de tube (ml/min)
Vitesse 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
1-200
tr/min
0,02-4 0,04-8 0,14-28 0,29-58 0,47-94 0,67-130 0,85-170
120U : Tous les matériaux de tube (ml/min)
Vitesse 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
0,1-200
tr/min
0,002-4 0,004-8 0,01-28 0,03-58 0,05-94 0,07-130 0,09-170

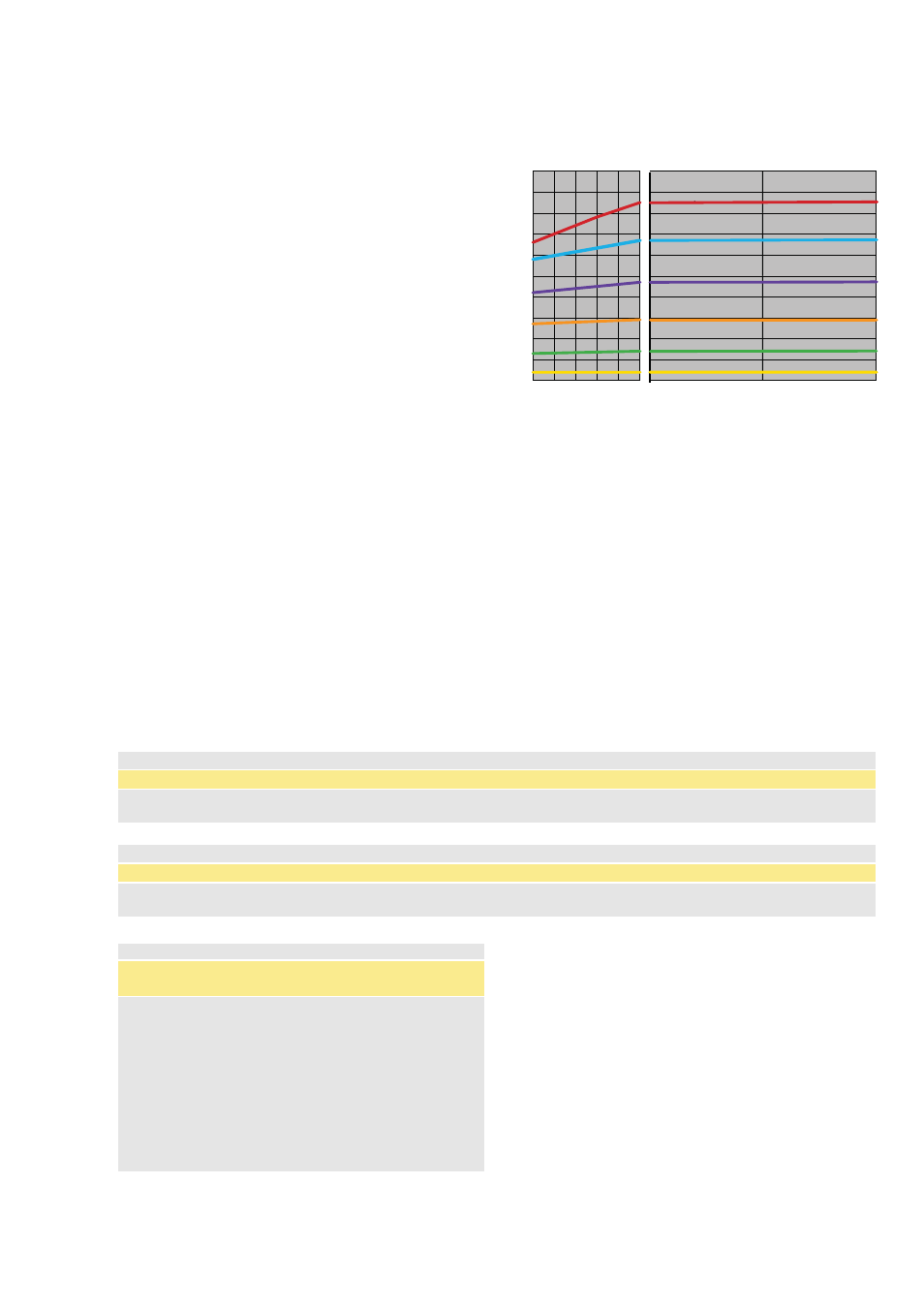

Courbes de débits / pressions
Tubes Marprene, paroi de 1,6 mm, 100 tr/min,
sens ANTI-HOR . Remarque : Les pompes 120S et
120U doivent fonctionner dans le sens anti-horaire
pour réaliser des pressions jusqu’à 2 bars. Le
modèle 120F est une pompe de transfert à pres-
sion atmosphérique uniquement.
suction (bar) pressure (bar)
0 1 2
Flow rate: ml/min 0
20
40
70
80
100
10
30
50
60
90
-0.5 -0.3 0 -0.1 -0.2 -0.4
pression (+) bar aspitation (-) bar
-0.5 -0.4 -0.3 -0.2 -0.1 0
100
90
80
70
60
50
40
30
20
10
0 ml/min
0 1 2
4.8 x 1.6
4.0 x 1.6
3.2 x 1.6
2.4 x 1.6
1.6 x 1.6
0.8 x 1.6
