6 Consignes d'installation
Pour connaître les consignes d'installation générales, veuillez consulter le manuel de
la pompe 501RL standard (PB0202).
Toutes les têtes de pompe ATEX prévoient la prévention et la dissipation des charges
électrostatiques. La dissipation efficace de la charge électrostatique nécessite un
contact électrique suffisant entre la tête de pompe et l'entraînement relié à la terre.

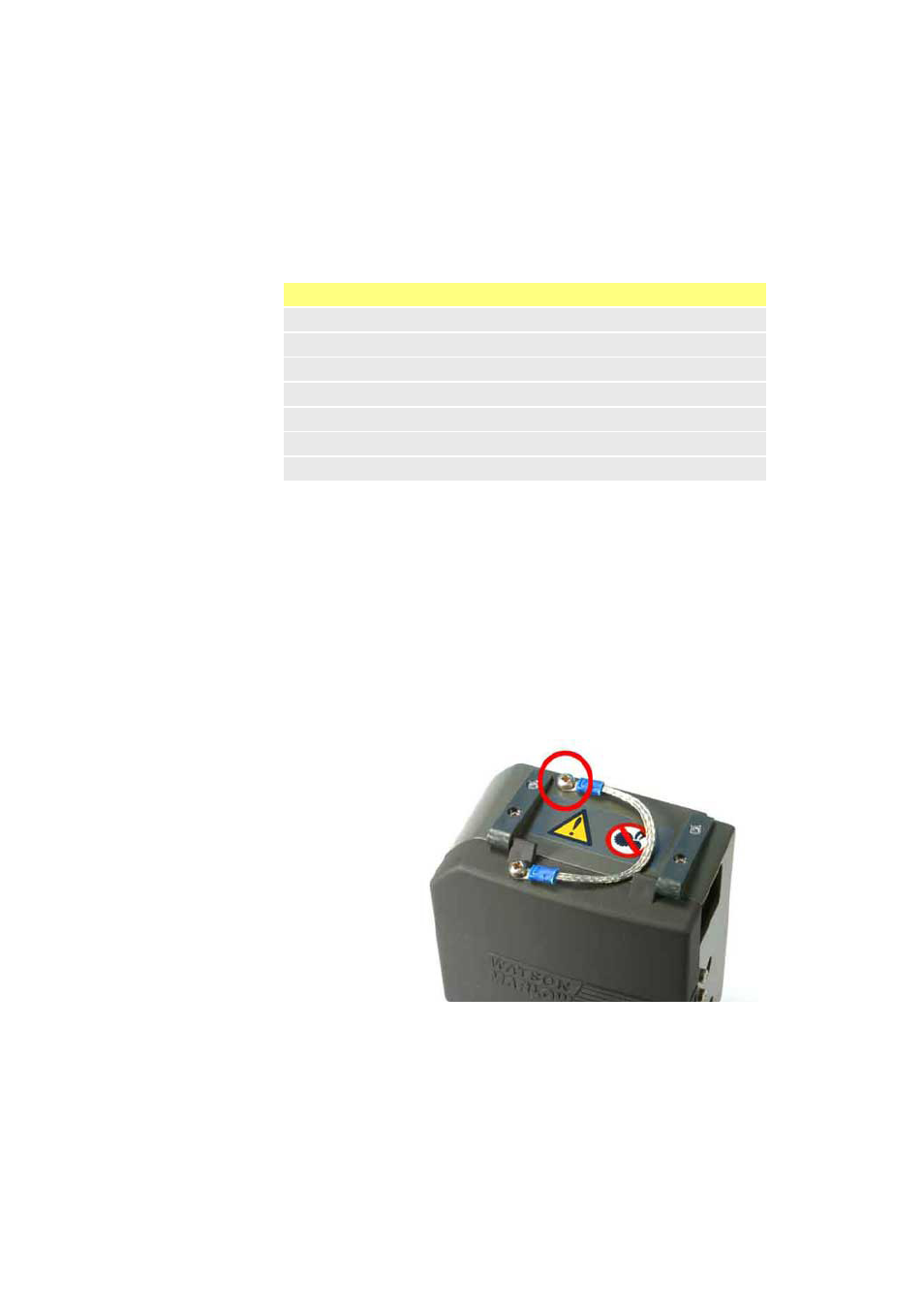

Les têtes de pompe 501RLA doivent impérativement être reliées à la terre
au moyen d'une borne de terre sur le stator (indiquée par le cercle rouge
dans la photo ci-dessous) (généralement via un point convenable sur
l'entraînement de la pompe).
Il est possible de vérifier l'efficacité d'une connexion à la terre en mesurant sa
résistance électrique. La résistance entre n'importe quel point du dispositif de
protection et la borne de terre est en général de 25 Ohms. Pour garantir une
dissipation efficace de la charge statique, la résistance maximale à la terre
ne doit pas dépasser 1 MOhm.
Le tube péristaltique a une conductivité limitée, par conséquent son utilisation doit
être limitée à la longueur adjacente de la tête de pompe. Les essais électrostatiques
et la longueur de limite du tube ont servi à déterminer la conformité du tube Watson-
Marlow avec une classification II 2G IIB. Toute tuyauterie utilisée ailleurs dans le
système doit être reliée à la terre.
5 Dangers potentiels liés à la pompe
Conformément aux prescriptions de la directive 94/9/CE, tous les dangers
potentiels, y compris les dysfonctionnements anticipés, ont été identifiés et soumis
à une évaluation des risques. Afin d'éviter l'activation des sources d'inflammation
mentionnées ci-dessous, plusieurs changements ont été apportés. Outre les
modifications techniques, les changements intègrent des consignes d'utilisation
permettant une utilisation adéquate dans les environnements dangereux. Pour plus
d'informations, reportez-vous aux 6 - 11.
Sources d'inflammation identifiées
Température superficielle des galets et broches
Éclatement du tube et déversement du fluide pompé
Panne mécanique du moyeu de rotor
Réaction chimique exothermique
Décharge électrostatique
Défaillance du roulement
Défaillance du ressort
