Tête de pompe Watson-Marlow 102R : consignes d’utilisation 3

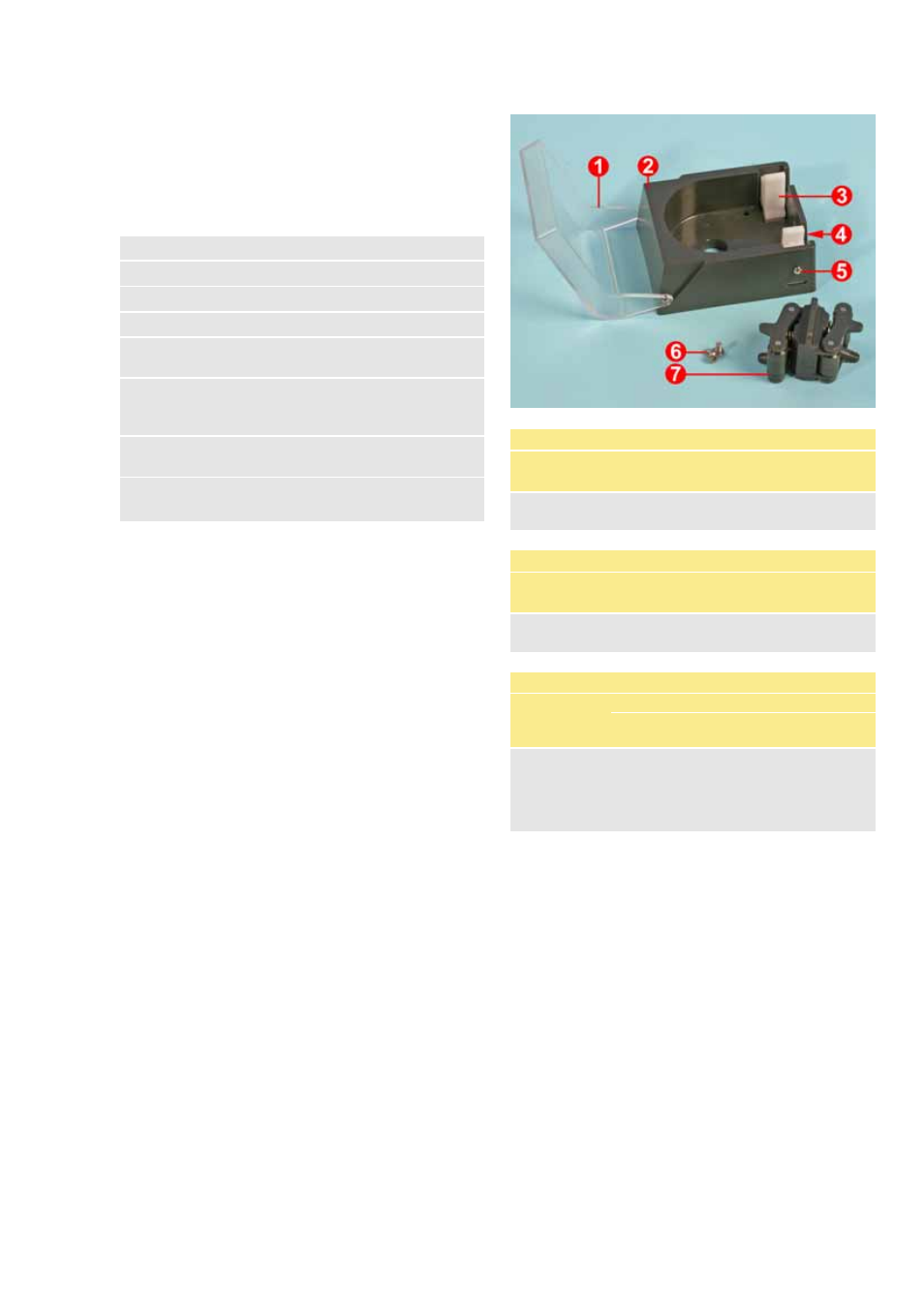

3.6 Pièces détachées
de la tête de pompe
102R
013.7101.000 Tête de pompe 102R
1 MN2645M Capot de la tête de pompe.
2 MN0534M Stator
3 MNA0480A Pince de maintien du tube
4 MN0119S
Ressort maintenant les pinces
de maintien en place
5 FN2313
Vis fixant les pinces de main-
tien au stator de la tête de
pompe
6 FN0076
Vis pour fixer la tête de
pompe au bloc d’entraînement
7 MNA0381A
Ensemble rotor, arbre de
8 mm
3.7 Données de
performance relatives
à la tête de pompe
102R
Les débits sont des valeurs de test normalisées
obtenues à l’aide de tubes neufs, avec la tête de
pompe en rotation dans le sens horaire pompant de
l’eau à 20 °C avec des pressions de refoulement et
d’aspiration négligeables. Les débits effectifs
peuvent varier en raison des changements de
température, de viscosité, de pression d’aspiration
et de refoulement, de configuration du système et
de performance du tube dans le temps. Les débits
peuvent légèrement varier suivant les
tolérances
dimensionnelles des tubes. Ces tolérances
accentuent les variations de débit pour les
diamètres intérieurs de plus petite dimension.
Pour obtenir une performance précise et
constante, il est important de déterminer les
débits dans les conditions d’exploitation pour
chaque nouvelle section de tube.
Remarque : Par souci de simplicité, les débits
indiqués ont été arrondis à 5 % près – ceci couvre
les variations possibles dues aux tolérances des
tubes. Ils ne sont fournis qu’à titre indicatif. Les
débits effectifs dans les applications concrètes
doivent être déterminés de manière empirique.
120U : Pumpsil (ml/min)
Plage de
vitesses
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
0,1-32
tr/min
0,003-
0,9
0,005-
1,6
0,02-
6,7
0,09-
27
0,17-
54
120F : Pumpsil (ml/min)
Vitesse fixe
Débit fixe
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
10 tr/min 0,3 0,5 2,1 8,5 17
17 tr/min 0,5 0,9 3,6 14 29
31 tr/min 0,9 1,6 6,5 26 52
120S : Pumpsil (ml/min)
Plage de
vitesses
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
1-32
tr/min
0,03-
0,9
0,05-
1,6
0,21-
6,7
0,85-
27
1,7-
54
