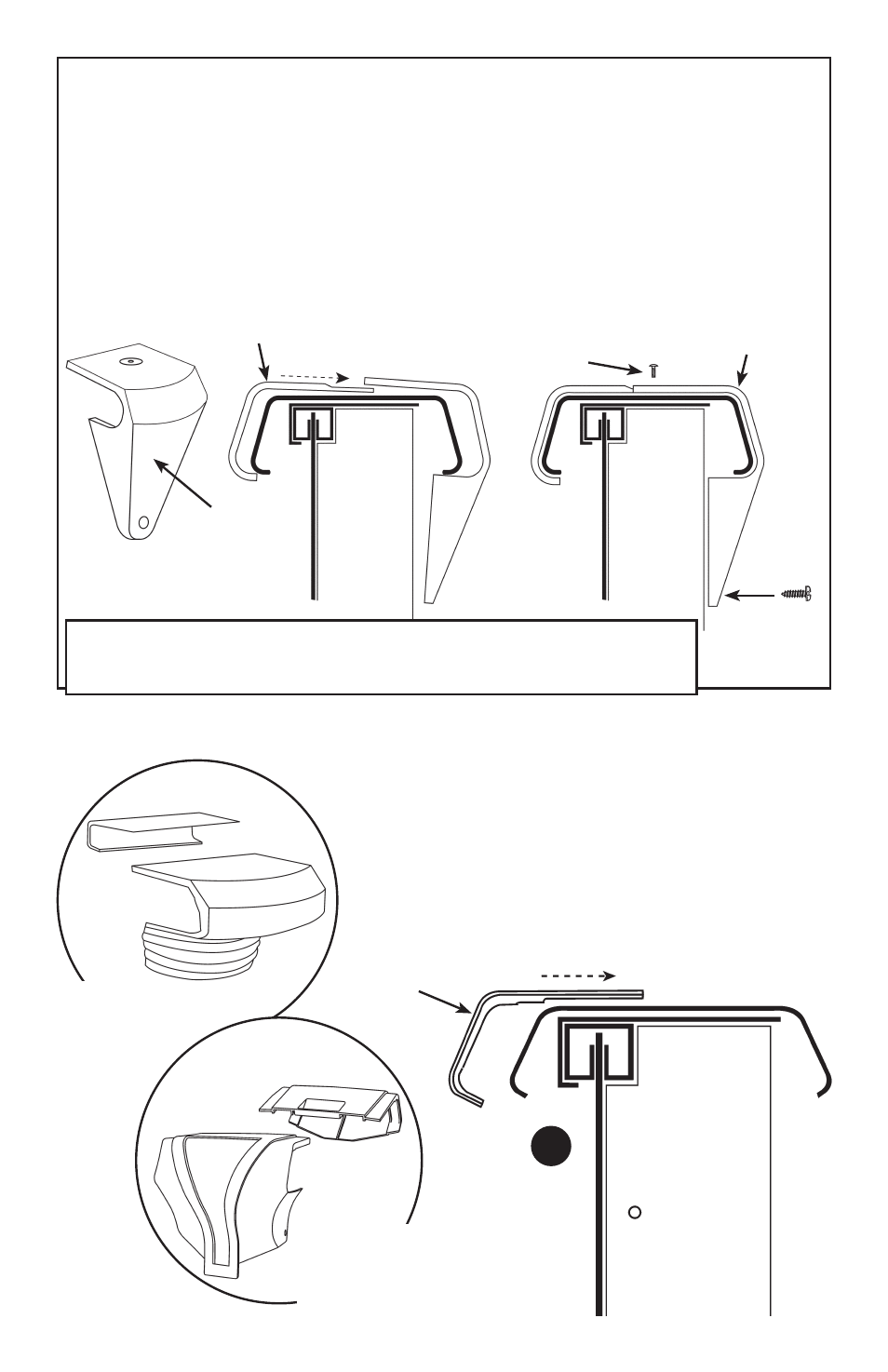

JOINT 2 PIÈCES ENTIÈREMENT PROFILÉ 6 PO ET 7 PO
Glissez le joint intérieur (le joint qui sera le plus proche de l’intérieur de la piscine)
pour le mettre en position et placez le joint extérieur sur le dessus du joint intérieur
en alignant les trous ensemble à l’aide d’un écrou à cage attaché à la plaque
supérieure et attachez à l’aide de la vis ¼ po - 20 x ¾ po fournie. Les deux (2) bords
des joints doivent être parallèles. Avant de serrer les vis, appuyez fermement et
ensemble sur les deux joints.
Alignez le trou dans la partie inférieure du joint avec le trou dans le poteau et
attachez solidement à l’aide de la vis à tôle autotaraudeuse n° 10 x 1 po
JOINT INTÉRIEUR
JOINT EXTÉRIEUR
ENTIÈREMENT PROFILÉ
JOINT
EXTÉRIEUR
ENTIÈREMENT
PROFILÉ
VIS EN ACIER
INOXYDABLE
¼ PO - 20 X ¾ PO
Si les poteaux de votre piscine n’ont pas de trou, utilisez simplement le
joint comme modèle et percez le poteau à l’aide d’une mèche de 9/64 po
de diamètre en veillant à ne pas endommager la paroi de la piscine.
VIS À TÔLE
AUTOTARAU-
DEUSE N° 10 X
1 PO
JOINTS SUPÉRIEUR ET INFÉRIEUR ENVELOPPANTS
DEUX PIÈCES 8 PO ET 10 PO
JOINT
INTÉRIEUR
JOINT
SUPÉRIEUR
ENVELOPPANT
10 PO
JOINT
SUPÉRIEUR
ENVELOPPANT
8 PO
1 - Glissez le joint intérieur (le joint qui sera le
plus proche de l’intérieur de la piscine) pour
le mettre en position et alignez le trou dans
le joint avec l’écrou à cage attaché à la
plaque supérieure.
