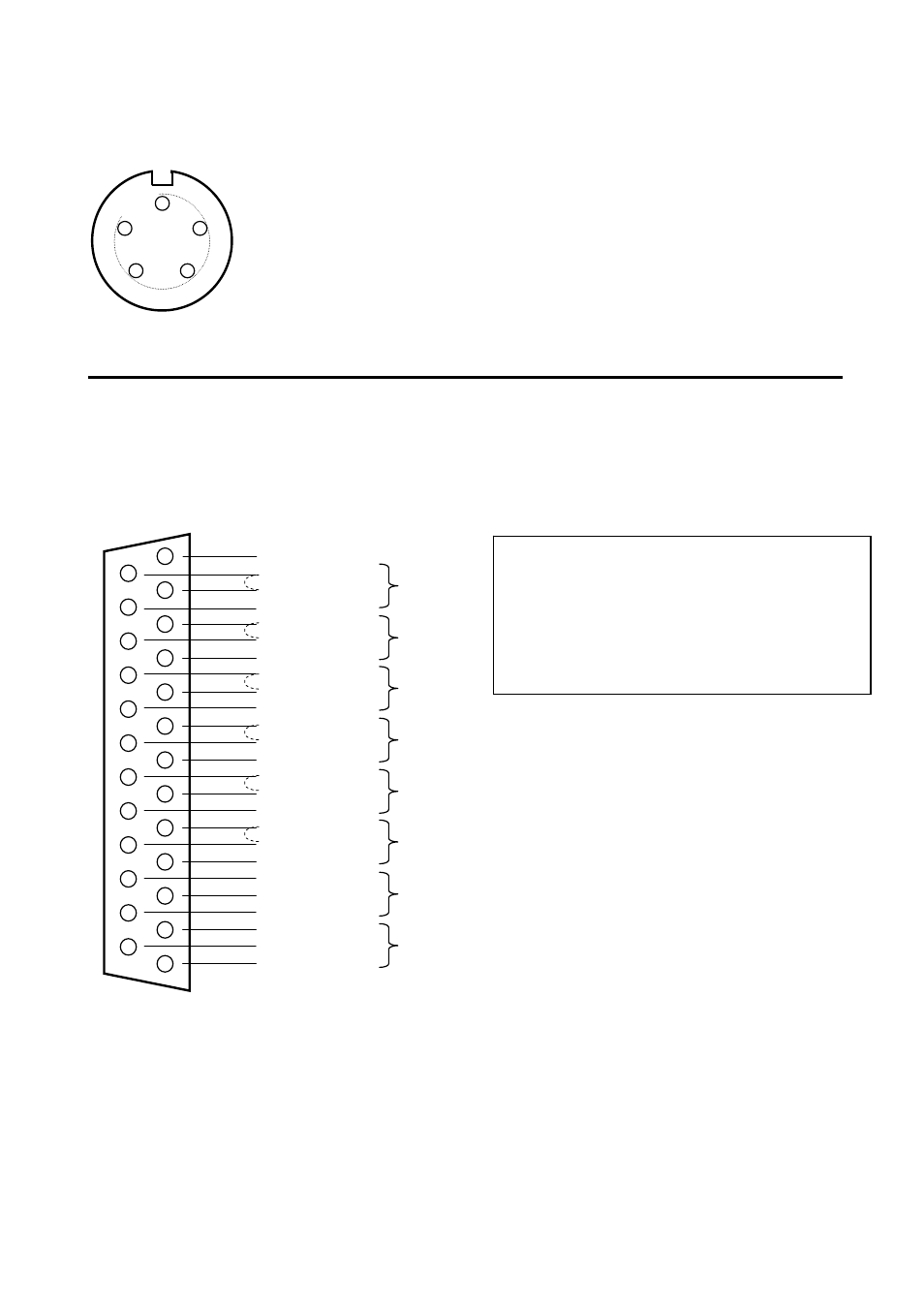

Connecteur Time Code
Lemo 5pin male SONOSAX ref: SX-860232 or Lemo FGG.0B.305.CLAD52
Pin 1: GND
Pin 2: sortie SMPTE
Pin 3: n.c.
Pin 4: n.c.
Pin 5: entrée SMPTE
ANALOG OUT 1-6 / LR
25 pin Sub-D femelle
connecteur de câble: 25 pin Sub-D mâle
13 => n.c.
25 => ground
12 => Low - Channel 1
24 => High +
11 => ground
23 => Low - Channel 2
10 => High +
22 => ground
9 => Low - Channel 3
21 => High +
8 => ground
20 => Low - Channel 4
7 => High +
19 => ground
6 => Low - Channel 5
18 => High +
5 => ground
17 => Low - Channel 6
4 => High +
16 => ground
3 => Low - Master Mix Left
15 => High +
2 => ground
14 => Low - Master Mix Right
1 => High +
4
5
1
2
3
Connecteur de câble: 25 pin Sub-D mâle :
- Sorties directes des voies d'entrée 1 à 6 => asymétrique
Low et Gnd sont pontés en interne.
Un pont à souder interne sélectionne la sortie des voies en
Pré
ou Post fader
- Sorties principales Mix-L Mix-R => symétrie électronique
