Mode d’emploi SONOSAX SX-ES64 Page 22 de 27

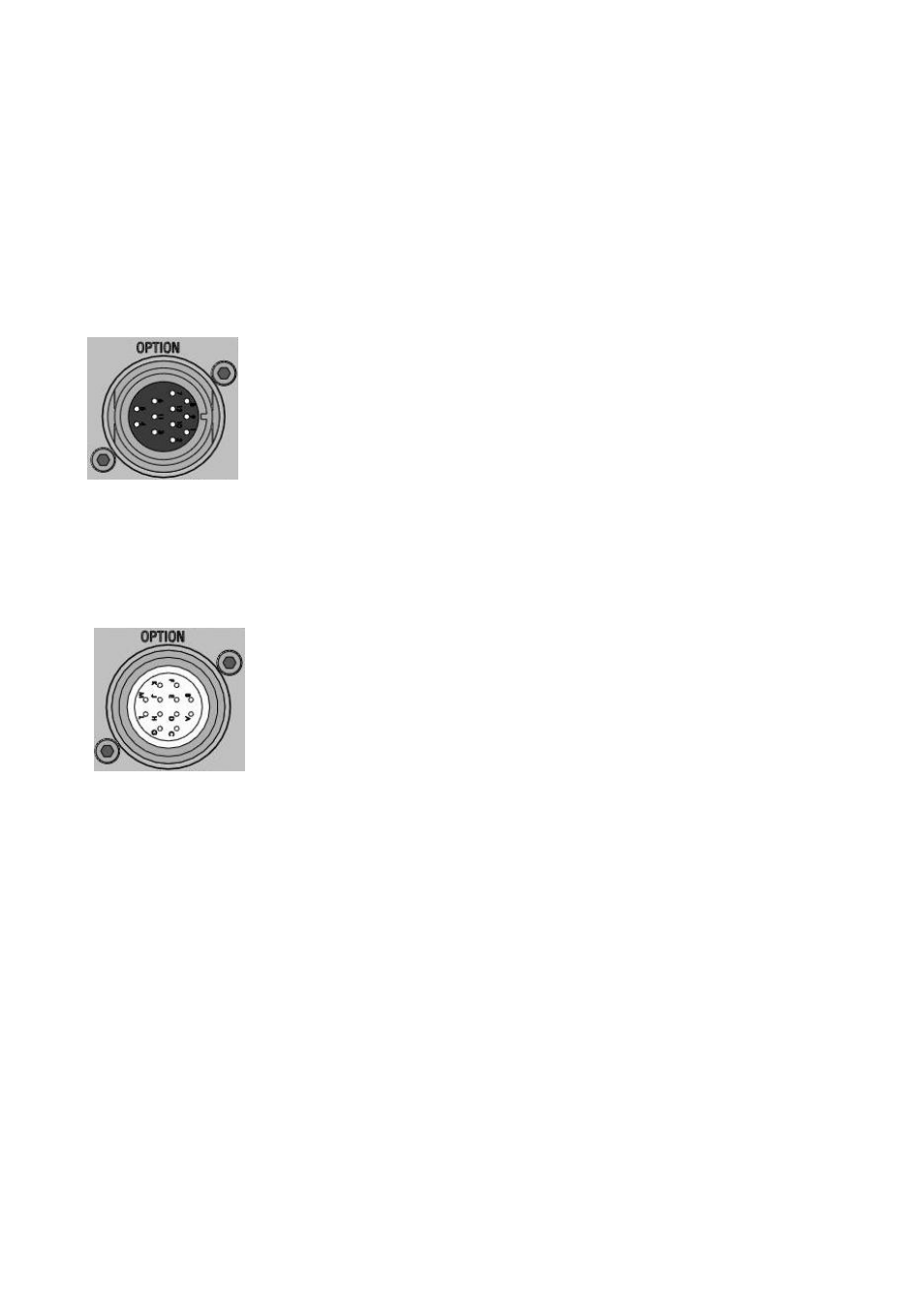

7.1.2 Connecteurs optionnels [OPTION]
Un connecteur optionnel peut-être installé pour le raccordement direct à une caméra avec le retour moniteur
de cette caméra par exemple. Par défaut, ces connecteurs offrent les sorties Master 1&2 et une retour
moniteur câblé directement sur la position "EXT" du sélecteur de monitoring (voir chapitre 5.4)
Un choix de différents connecteurs est disponible tels que Tajimi 12 pin, Hirose 10 etc. Le câblage de ces
connecteurs est compatible avec les câbles existants que l'utilisateur pourrait déjà avoir acquis avec d'autres
types de mélangeur. D'autre type de connecteur sont disponibles sur demande
HIROSE 10 PIN Compatible with: Audio Development / SQN / SOUND DEVICES / COOPER / MIXY
RM15TRD-10S Mating cable connector: RM15TPD-10P
1 => MAIN Out 1 Hi +
2 => MAIN Out 1 Lo -
3 => MAIN Out 2 Hi +
4 => MAIN Out 2 Lo -
5 => Return RIGHT Hi+ ( connected to EXT on Monitor selector )
6 => Return RIGHT Lo - or Gnd if unballanced
7 => Return LEFT Hi+
( connected to EXT on Monitor selector )
8 => Return LEFT Lo - or Gnd if unbalanced
9 => GND
10
=> GND
TAJIMI 12 PIN Compatible with: SQN / Mixy / Sony
PRC 05R 12F Mating cable connector: PRC05P12M
A => MAIN Out 1 Hi +
B => MAIN Out 1 Lo -
C => MAIN Out 2 Hi +
D => MAIN Out 2 Lo -
E => Return LEFT Hi+
( connected to EXT on Monitor selector )
F => Return LEFT Lo - or Gnd if unballanced
G => Return RIGHT Hi+ ( connected to EXT on Monitor selector )
H => Return RIGHT Lo - or Gnd if unballanced
J => GND
K => GND
L => n.c.
M => n.c.
