MP-1
- 2 -
SATEL

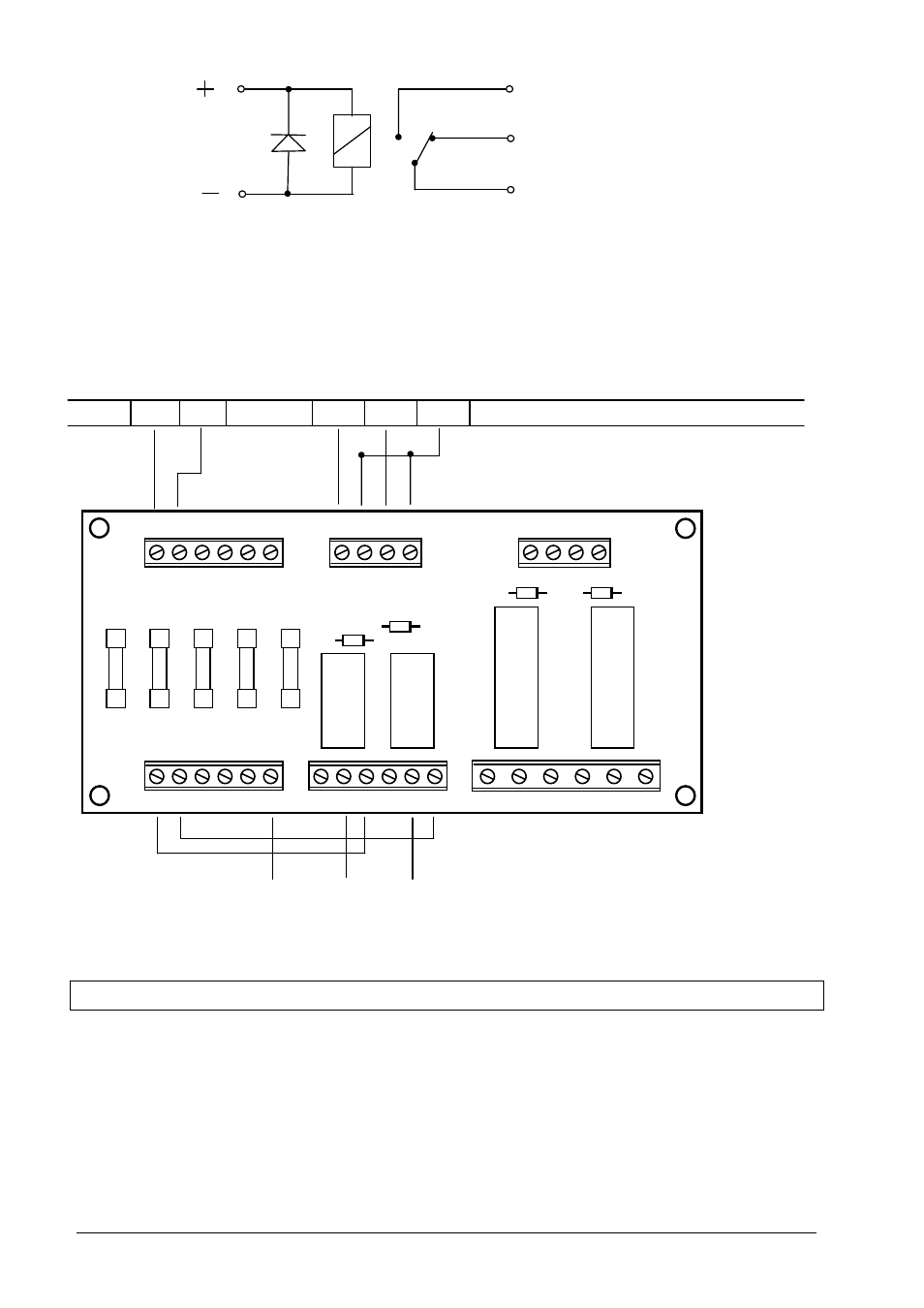

Figure 2. Schéma de raccordement du circuit de relais (R1 à R4).
En état normal, lorsque le relais n'est pas ajusté par la tension continue, les contacts C
et NC sont fermés et le contact NO est coupé. Lorsque le relais est ajusté par la tension
continue, les contacts C et NO ferment, alors que le contact NC est coupé.
Figure 3.
Exemple d'application du module pour le remplacement des sorties à bas
courant (type OC) en sorties à haut courant de la centrale CA-6.
SPECIFICATIONS TECHNIQUES
Fusibles (5 pièces) ............................................................................................... T 400 mA
Tension nominale (de commande) de la bobine du relais ............................ 12 V ±3 V DC
Tension maximale des contacts du relais R1 et R2 .......................................... 48 V AC/DC
Tension maximale des contacts du relais R3 et R4 ............................. 400 V AC/250 V DC
Courant de régime continu du contact du relais R1 et R2 .............................................. 4 A
Courant de régime continu du contact du relais R3 et R4 .............................................. 8 A
Courant de régime du contact du relais pendant commutation des contacts
du relais R1 et R2 ................................................................................................... 2,5 A
Température d'ambiance .................................................................................. -20...+70 ºC
Poids .......................................................................................................................... 106 g
R
NO
NC
C
Centrale d'alarme CA-6
OUT3 COM
OUT4 OUT5 +12V
COM OUT4 OUT5
OUT3 – sortie
programmée
comme celle
d'alimentation,
polarité +12V en
état actif.
L'appareil
d'alimentation
externe APS-15
ou APS-30
peuvent
égalementêtre
utilisés.
OUT4 et OUT5
- sorties de
commande,
polarité +12V en
état actif.
NC1 NO1 C1 NC2 NO2 C2
IN
+12V COM COM COM COM COM
-
R1
+
-
R2
+
-
R3
+
-
R4
+
C3 NO3 NC3 C4 NO4 NC4
F1 F2 F3 F4 F5
OUT +12V +12V +12V +12V+12V COM
