RA-10 Amplificateur Stéréo Intégré

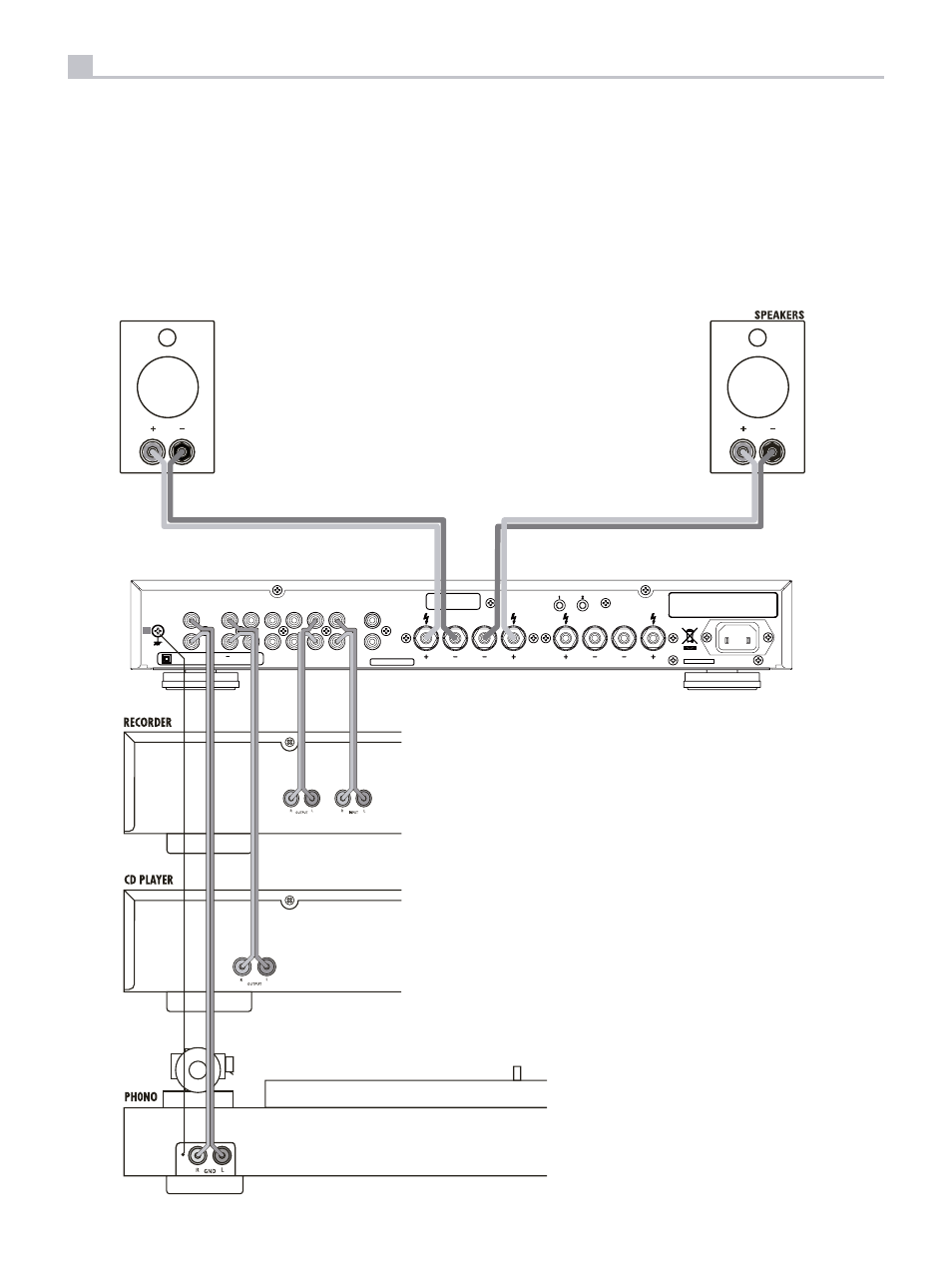

Figure 2 : Branchements des entrées et des sorties pour enceintes acoustiques
RIGHT
INTEGRATED AMPLIFIER
MODEL NO. RA-10
POWER CONSUMPTION : 220W
SERIAL NO. RP-502
SPEAKER B
LEFT RIGHT
CLASS 2 WIRING
LEFT RIGHT
SPEAKER A
12V TRIGGER OUT SPEAKER IMPEDANCE
A OR B - 40HMS MINIMUM
A AND B - 80HMS MININUM PRE OUT TAPE AU X 2 AU X 1 TUNER CD PHONO
