Capacité
d'enregistrement
caractères / bits
79 / 7 40 / 5 107 / 5 40 / 5 72 / 7
Remarque : Les normes AAMVA et CA DMV sont supportées par les modèles ISO 3 pistes
Dimensions : 14,5 cm (L) X 4,6 cm (P) X 3,4 cm (H)
Poids : 490 gm
DEL : double couleur -- vert pour une bonne lecture ou prêt à lire
rouge pour un lecture non valide
Tension nominale : 5 VCC
Intensité nominale : 100 mA max.

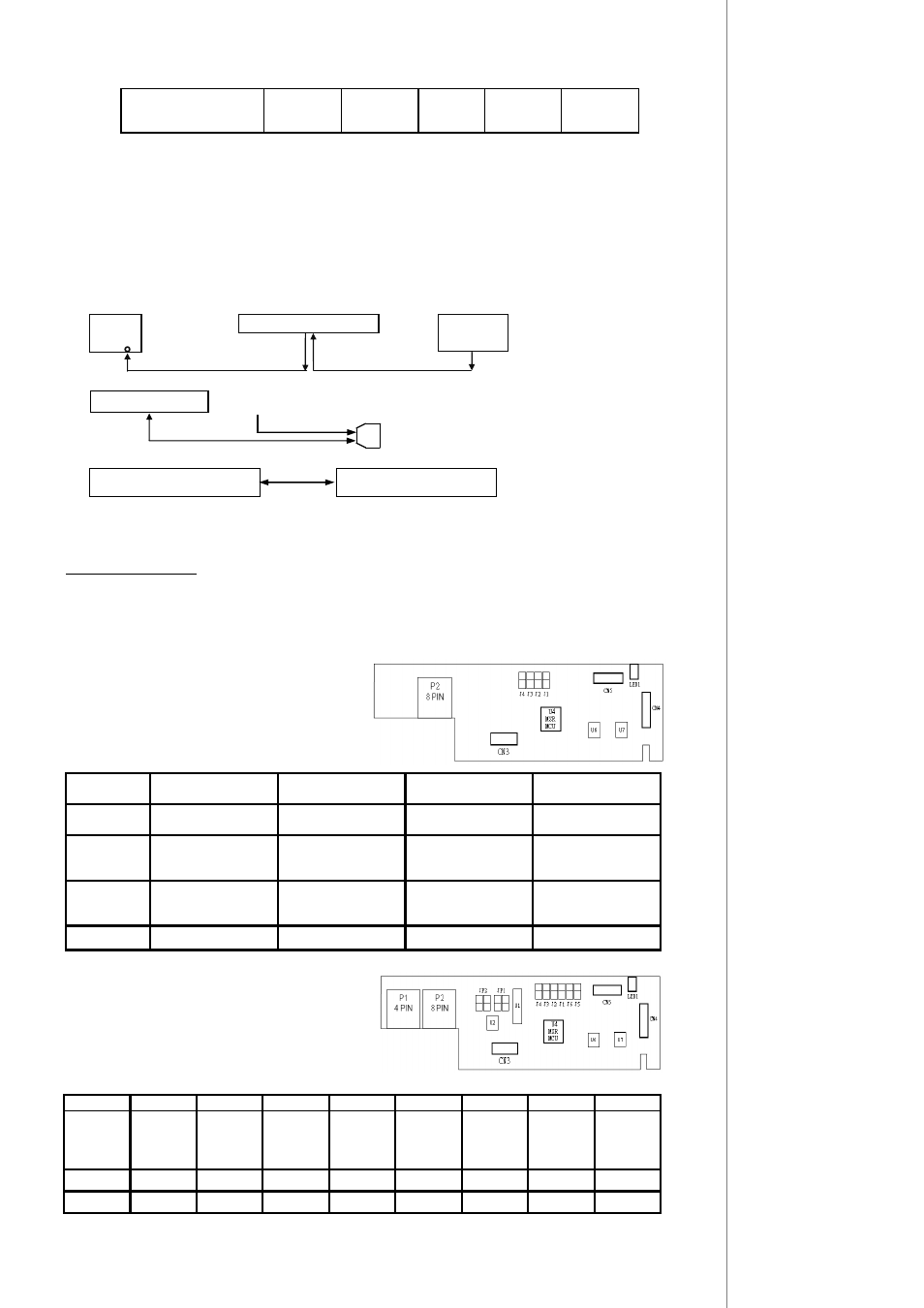

IV. GUIDE DE BRANCHEMENT DES CÂBLES
Connexion des câbles pour les modèles KB WEDGE
Connexion des câbles pour les modèles à interface RS232
Connexion des câbles pour les modèles à interface USB
V. PARAMÈTRES RÉGLABLES
Certains paramètres du format de lecture de la gamme MR2100/MR2200 dans l'interface PS/2 KB et
dans l'interface USB peuvent se contrôler depuis le logiciel téléchargé sur notre site Web :
http://www.posiflex.com. Les modèles PS/2 et USB disposent cependant de paramètres enregistrés
automatiquement, même après une mise hors et sous tension. Il est également possible de régler certains
paramètres en modifiant le matériel, voir la description ci-dessous, s'ils n'ont pas été modifiés par le logiciel.
Notez que l'activation de la piste individuelle ne s'applique que lorsque la piste est prise en charge par la
tête de lecture physique.
Pour ISO & JIS2 en mode USB Paramétrage des cavaliers
(1). P2 : Connecté au câble USB
(2). CN3 : ISP (mettre à jour le micrologiciel MCU)
(3). CN4 / CN5 : Lecteur de bandes magnétiques
ISO (Utilisation en mode "USB KB" ou "HID")
(4). CN4 / CN5 : Lecteur de bandes magnétiques
JIS2 (Utilisation uniquement en mode "USB
KB")
Paramétrage des cavaliers :
Position des
cavaliers
J1 J2 J3 J4
Fonction ALT-Num Verr. num. Classe USB
Protocole de
démarrage
Ouvert Activer
Envoyer le code
touche Verr. num.
Vendor Class pour
Linux ou WinCE
Protocole de
démarrage pour DOS
6.22
Fermé Désactiver S/O
Classe HID pour
Windows
Protocole de non
démarrage pour
Windows
Par défaut Fermer Fermer Fermer Fermer
Pour ISO en mode PS2 & RS232 Paramétrage des cavaliers
Pour le mode RS232 :
(1). P1 : Non connecté.
(2). P2 : Câble connecté au MB (port COM) et
Alimentation : 5V.
(3). CN3 : ISP (mettre à jour le micrologiciel MCU)
(4). CN4 / CN5 : Lecteur de bandes
magnétiques/JIS2 ISO
Paramétrage des cavaliers :
Cavalier J1 J2 J3 J4 J5 J6 JP1 JP2
Fonction ALT-Num
broche de
raccordem
ent/
Code fin
PS2/
RS232
Piste1 Piste2 Piste3
En-tête2x2
RS232
En-tête2x2
PS2
Ouvert Activer Activer PS2 Désactiver Désactiver Désactiver
Fermé Désactiver Désactiver RS232 Activer Activer Activer
MR2100/MR2200 Clavier PC
PC
Mâle Mini DIN à 6
broches
Femelle Mini DIN à 6
broches
KB I/P
Port USB du PC ou hub
USB
MR2100/MR2200
MR2100/MR2200 Fiche 2,5/5,5 CC de l'adaptateur secteur
Femelle D-sub à 9 broches vers le
port COM
