III. APPLICATION
A. CONSTRUCTION DU CLAVIER

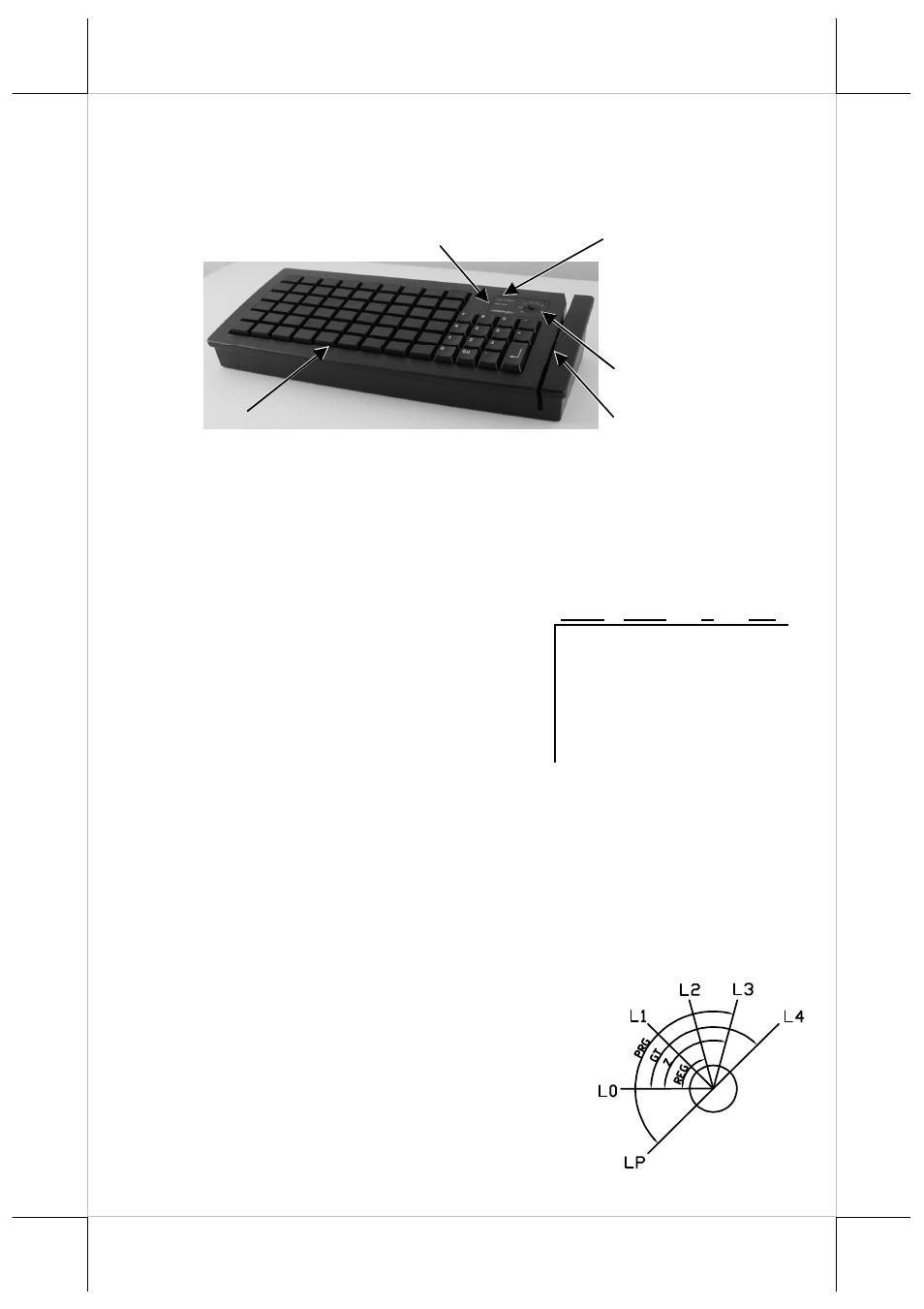

La surface de ce clavier se compose de trois parties (voir l'illustration 4-1). La
zone de l'interrupteur de la clé 6 positions se trouve en haut à droite, la matrice
13 x 6 de touches à pousser occupe la plus grande zone et une fente, prés du
bord droit, est prévue pour le lecteur de bande magnétique des modèles -M2,
-M3, -MJ.
Dans la zone rectangulaire en haut à
droite, se trouve l'interrupteur de la clé
électronique à 6 positions et deux
voyants DEL. Le voyant supérieur
concerne l'alimentation, l'autre concerne
le MSR (uniquement disponible sur le
modèle KB-6800 avec MSR). La clé
électronique à 6 positions se tourne et
peut prendre les 6 positions suivantes :
LP, L0, L1, L2, L3 et L4. Elle ne peut se retirer de l'interrupteur que dans les
positions L0 et L1. Le rôle de cette clé électronique est triple : lorsque la clé
passe en position L0 (et est retirée), la sortie de tout le clavier est bloquée par le
hardware et fonctionne en mode sécurité. Un code de retour de réponse
programmable pour la position finale de la clé électronique est envoyé au clavier
par l'ordinateur hôte, lorsque la clé est mise dans une nouvelle position selon un
délais programmable, ou lorsque l'ordinateur hôte envoie une commande
spécifique pour interroger le clavier. La position de la clé électronique détermine
la page du tableau du contenu de la clé appliquée
aux touches à pousser. Les définitions de cette
même clé dans les différentes pages, peuvent se
programmer de façon absolument indépendante,
pour fournir un changement de menu instantanée.
Cet interrupteur à clé électronique est livré avec un
ensemble de 4 clés, chacune marquée “PRG”, “REG”,
“Z” et “GT”. La plage d'efficacité de chacune de ces 4
Fig. 4-1
PRG REG Z GT
LP Y N N N
L0 Y Y Y Y
L1 Y Y Y Y
L2 Y Y Y Y
L3 Y N Y Y
L4 N N N Y
Fig. 4-2
Fente MSR
Voyant MSR (uniquement pour le modèle KB-6800) DEL sous tension
Interrupteur de la clé 6
positions
9 x 6 touches à pousser
