Manuel d’installation et d’utilisation du foyer Stratford
69
ANNEXE 1 : INSTALLATION DES SYSTÈMES DE DISTRIBUTION DE LA
CHALEUR (OPTIONEL)
Il est possible d’installer différents systèmes de distribution de la chaleur sur le Stratford :
•
Ensemble de distribution d’air par gravité de style traditionnel (AC01375)
•
Ensemble de distribution d’air par gravité de style moderne (AC01385)
•
Ensemble de distribution par air forcé (AC01340)

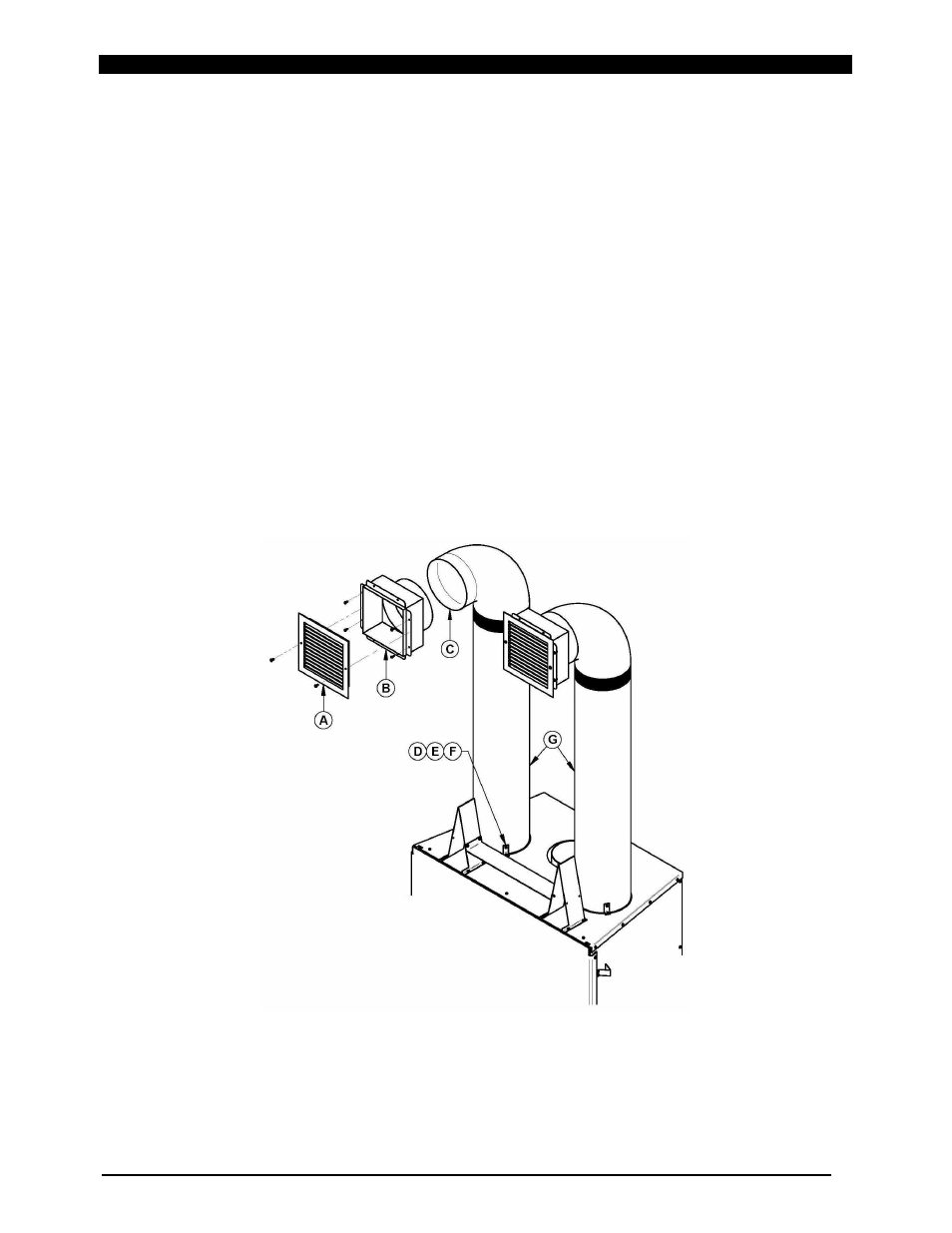

Ensemble de distribution d’air par gravité de style traditionnel (AC01375)
L’ensemble comprend :
- 2 x sorties d’air chaud (grilles (A) et cadres(B))
- 2 x coudes à 90° (C)
- 6 x équerres de fixation (D) avec 6 x vis de fixation (E) et 12 x vis auto-perforantes (F)
Non-compris dans l’ensemble:
−
2 x conduits de raccordement rigide de 8" (G)
