ANNEXE 2 : INSTALLATION D'UNE ENTRÉE D’AIR FRAIS OPTIONNELLE
(OA10500/AC02090)
Lorsqu’installé avec une entrée d’air frais, le poêle doit être obligatoirement ancré au plancher.
Ce poêle approuvé maison mobile requiert l’installation d’un ensemble d’entrée d’air frais (A) et
d’un tuyau isolé flexible pour entrée d'air frais (B), vendu séparément.

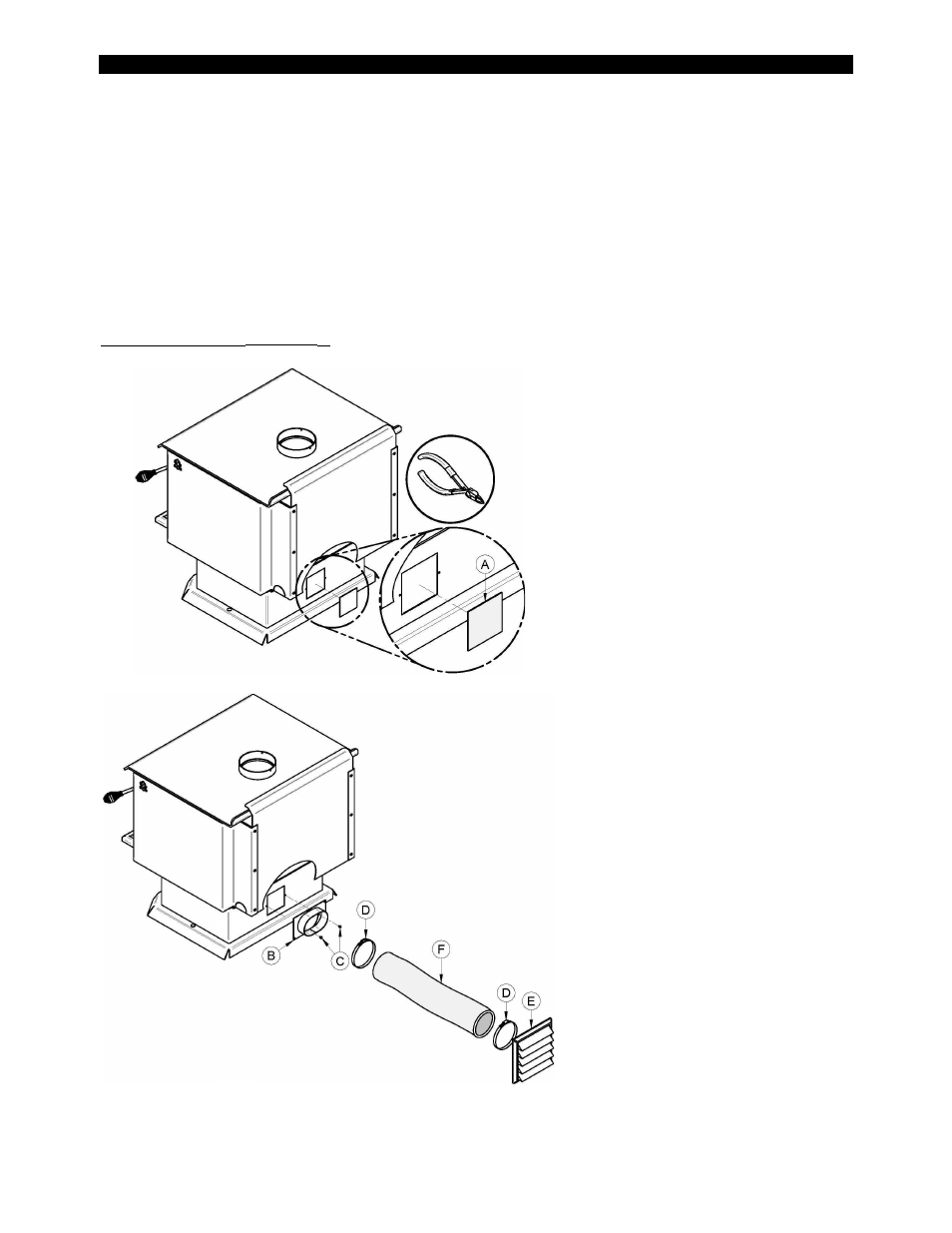

Installation au dos (OA10500) :
Retirez la plaque détachable (A)
derrière le piédestal à l’aide de
pinces.
B : Adaptateur d’entrée d’air (1x)
C : Vis à métal #10 x 1/2" TYPE A
QUADREX (2x)
D : Collets de serrage ajustable (2x)
E : Capuchon de prise d’air (1x)
F : Tuyau flexible isolé (1x)
