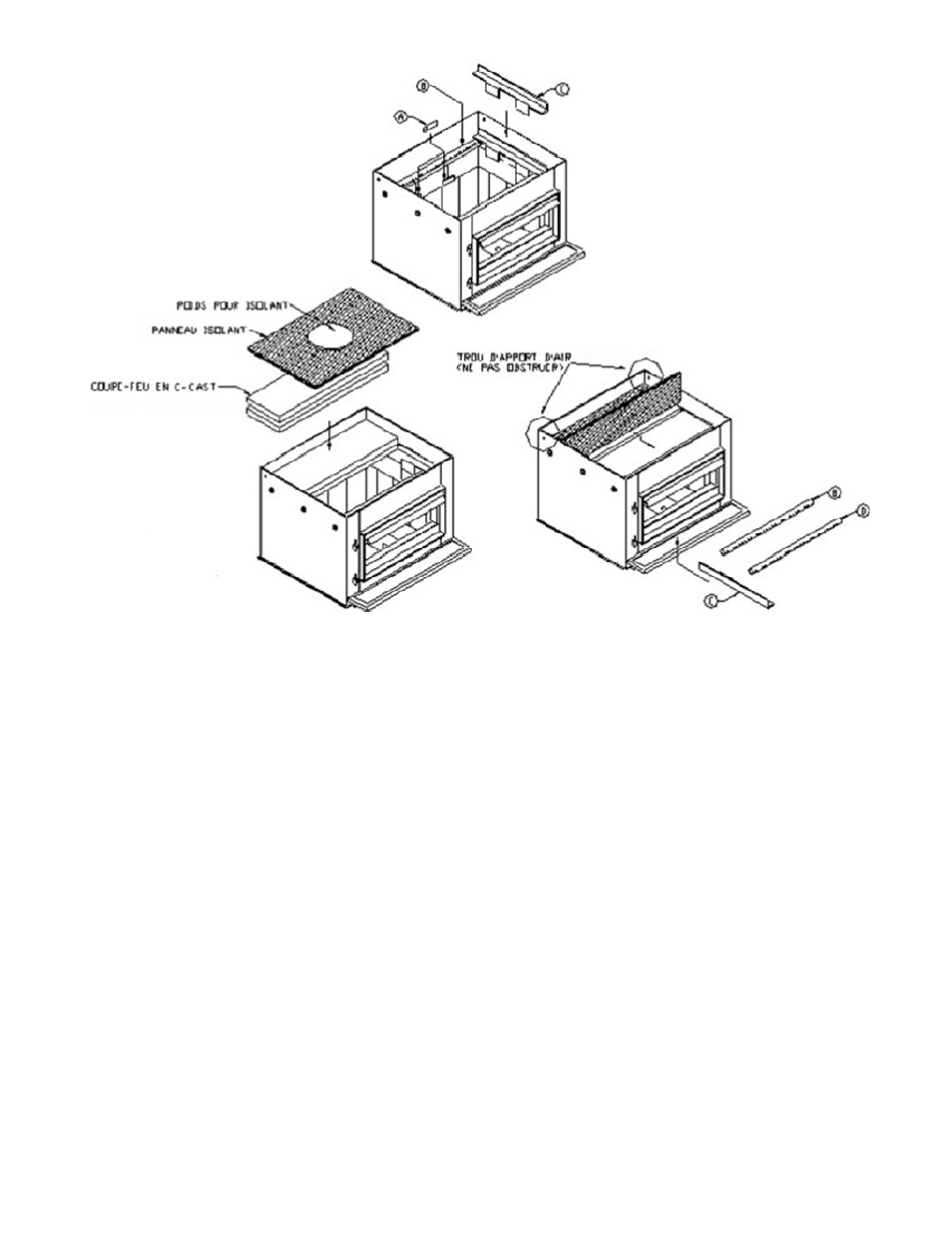

Figure 2.10a
1- Insérez le tube d’air secondaire arrière (B) en premier lieu. Se référer au schéma
de fixation des tubes à la figure 4.5 dans la section 4.0 (Entretien).
2-
Insérez les deux supports de briques (A) aux intersections des briques supérieures
de l’arrière de l’appareil.
3-
Insérez le premier support latéral (C) dans un côté de la chambre à combustion tel
qu’illustré à la figure 2.10a.
4-
Déposez les panneaux de C-Cast par-dessus le tube d’air secondaire du fond. Les
panneaux de C-Cast doivent être côte à côte et non superposés. Déposez le
panneau isolant du déflecteur sur les panneaux de C-Cast tel qu’illustré à la figure
2.10a. Mettez ensuite le poids pour isolant sur l’isolant afin qu’il soit aligné sous la
sortie d’évacuation.
5-
Ensuite, insérez le deuxième support latéral (C) dans l’autre côté de la chambre à
combustion.
6-
Mettez les deux autres tubes d’air secondaire (D) en place et poussez l’ensemble
du coupe-feu vers le fond de l’appareil.
REMARQUE:
Évitez d'inhaler les fibres en suspension de la couverture isolante.
NOTE : Il est important lors de la mise du panneau isolant de ne pas obstruer le trou
d’apport d’air.
