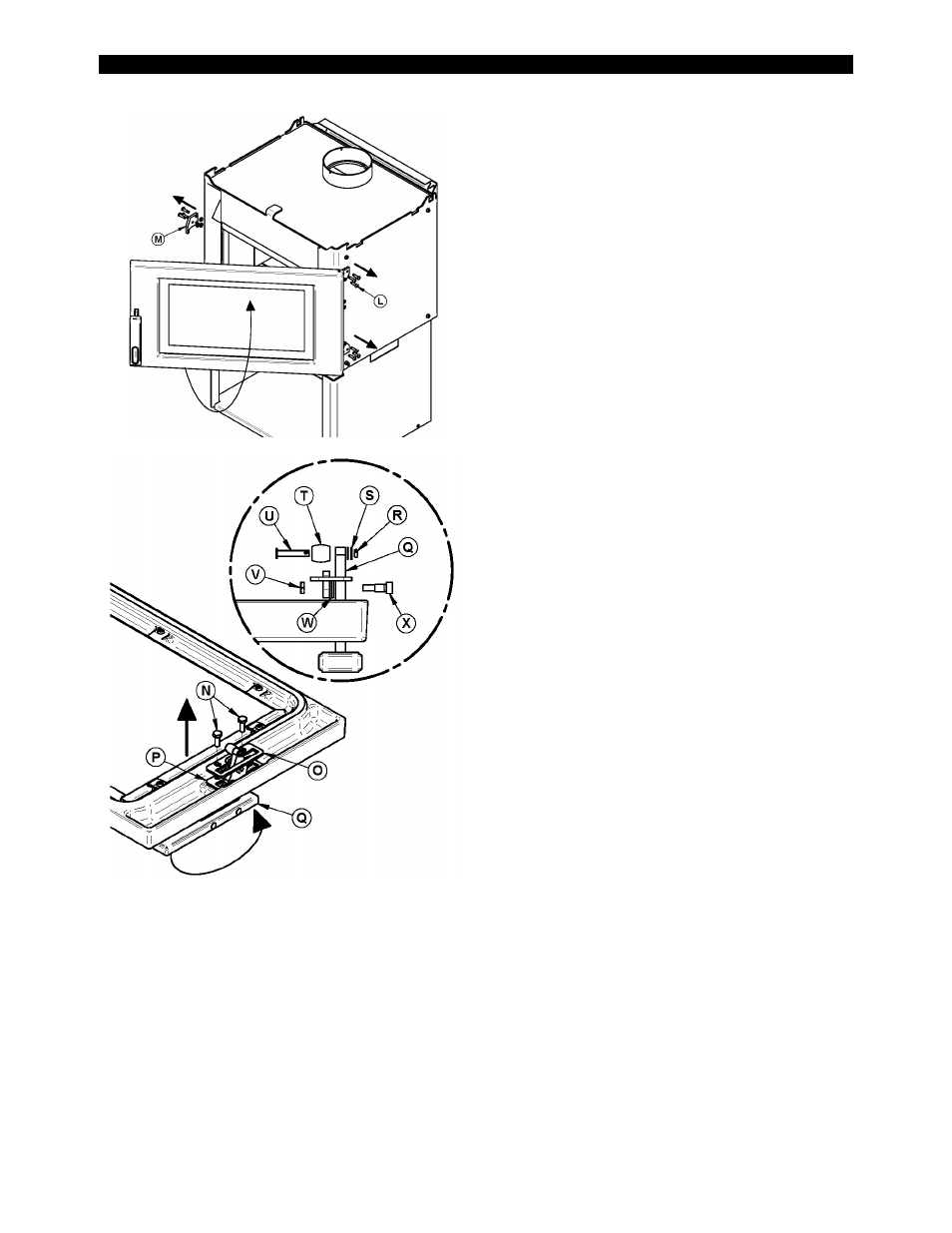

Retirez la barrure (M) et remettez les vis (L)
qui retenaient la barrure dans les trous.
Note : Pour éviter d’échapper la porte due à
son poids, demandez l’aide d’une autre
personne pour procéder aux étapes suivantes.
• Retirer les vis (L) qui fixent les pentures à la
chambre à combustion.
• Faites faire une rotation de 180 degrés à la
porte et visser les pentures de l’autre côté.
Il est important de remettre les vis dans les
trous laissés par l’enlèvement de la porte.
•
Pour inverser la poignée de porte (Q),
retirez la goupille à ressort (R), les 2
rondelles (S) et le coussinet (T) et la goupille
cylindrique (U) assemblée.
• Dévisser les 2 boulons (N) qui retiennent le
guide de poignée (O) en place. Retirez les
espaceurs de barrure (P).
•
Dévissez l’écrou autobloquant (V) en
premier et ensuite la vis à épaulement (X)
qui retient la poignée de porte (Q) et la
rondelle (W) sur le guide de poignée (O).
•
Retirez la poignée de porte (Q), faites-la
pivoter d’un demi-tour et remettrez-la à la
même position. Replacez les espaceurs de
barrure (P).
• Assemblez le guide de poignée (O) ainsi que
la rondelle (W) sur la poignée de porte (Q) à
l’aide de la vis à épaulement (X) et l’écrou
(V). Assurez-vous que les pièces sont bien
assemblées.
• Sécurisez le guide de poignée (O) à l’aide
des boulons (N).
•
Réinstallez la goupille cylindrique (U) avec le
coussinet (T) assemblé, ainsi que les 2
rondelles (S) et sécurisez avec la goupille à
ressort (R).
Pour ajuster l’étanchéité de la porte, voir
Section 5.1.2 Ajustement de la porte.
