Manuel d’installation et d’utilisation du Soho
______________________________________________________________________________ 61
ANNEXE 5 : INSTALLATION DES TUBES D’AIR SECONDAIRES ET
DU COUPE-FEU
1.

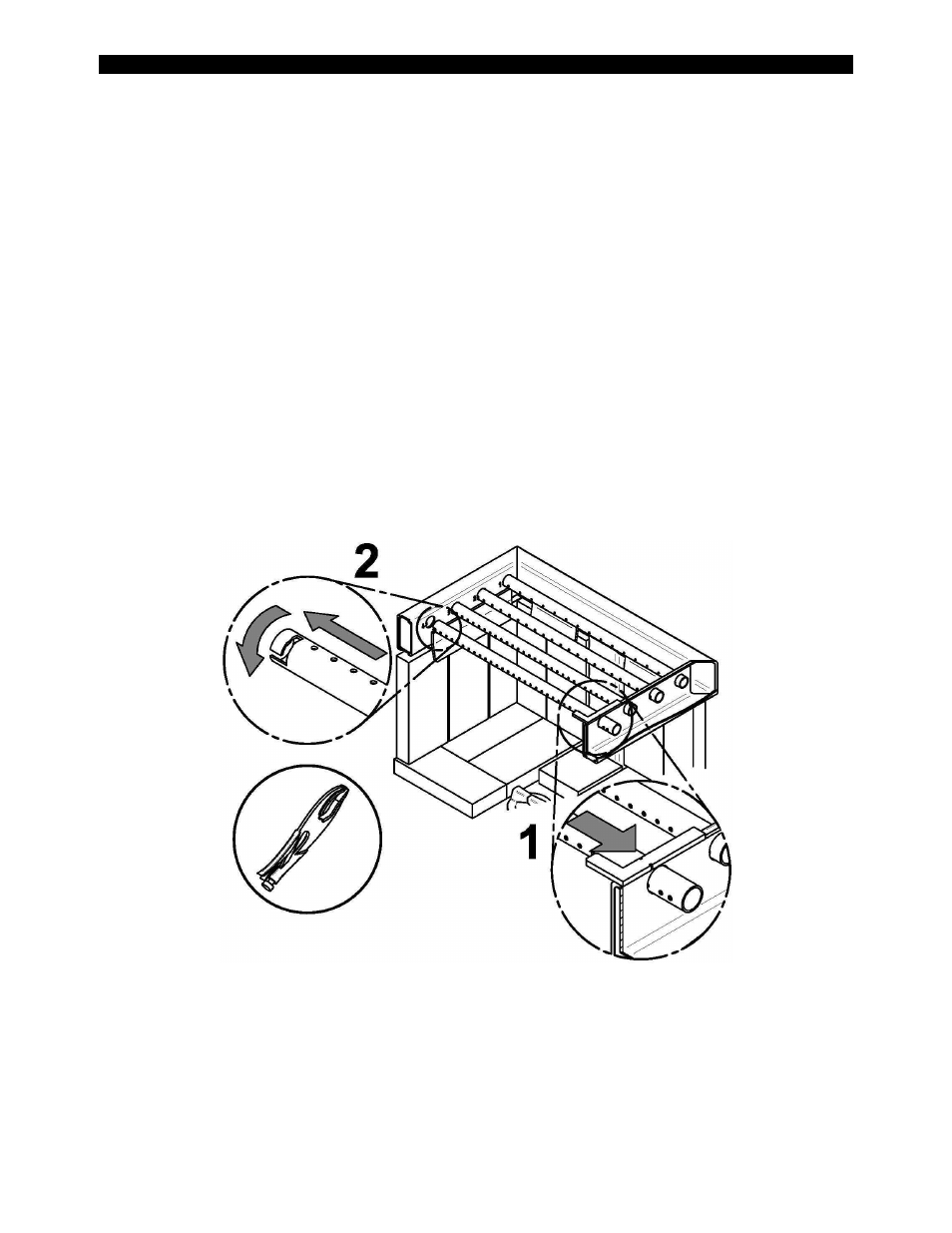

En commençant vers l’arrière, inclinez et insérez le tube d’air secondaire arrière dans le trou
du fond de la canalisation droite (DÉTAIL 1). Ensuite, levez et poussez le tube vers la gauche
dans le trou correspondant de la canalisation de gauche.
2.
Alignez le chemin du tube et la dent dans le trou de la canalisation. Tenez le tube à l’aide d’une
pince de serrage et suivez le mouvement décrit dans la figure ci-contre (DÉTAIL 2) pour le
sécuriser en place. S’assurer que la dent touche le fond du chemin du tube.
3.
Répétez les étapes 1 et 2 pour les 2 tubes arrière, puis installez les coupe-feu avant d’installer
les 2 tubes avant.
4.
Retirez-les dans l’ordre inverse.
