27
4.4 Installation du déflecteur pour l’encastrable Osburn 1100
L’ensemble du déflecteur (briques et panneaux Duraboard) doit être installé convenablement pour que
l’appareil fonctionne comme il faut. Remplacez toute brique réfractaire endommagée. Vérifiez l’état des
briques annuellement et remplacez celles qui sont brisées ou endommagées. La Figure 4.2 illustre la
disposition des briques. Installez d’abord les briques réfractaires des côtés et de l’arrière avant de passer
à celles du fond.
1
1
1
1
1
1
1
1
1
1
1
4
3
2
2
1
BRIQUE 4.5'' X 9''
TUBE D'AIR SECONDAIRE
SUPPORT DE COUPE FEU AVANT
DESCRIPTION
COUPE FEU EN VERMICULITE 2
4
3
1
2
1
2
12
QTÉ

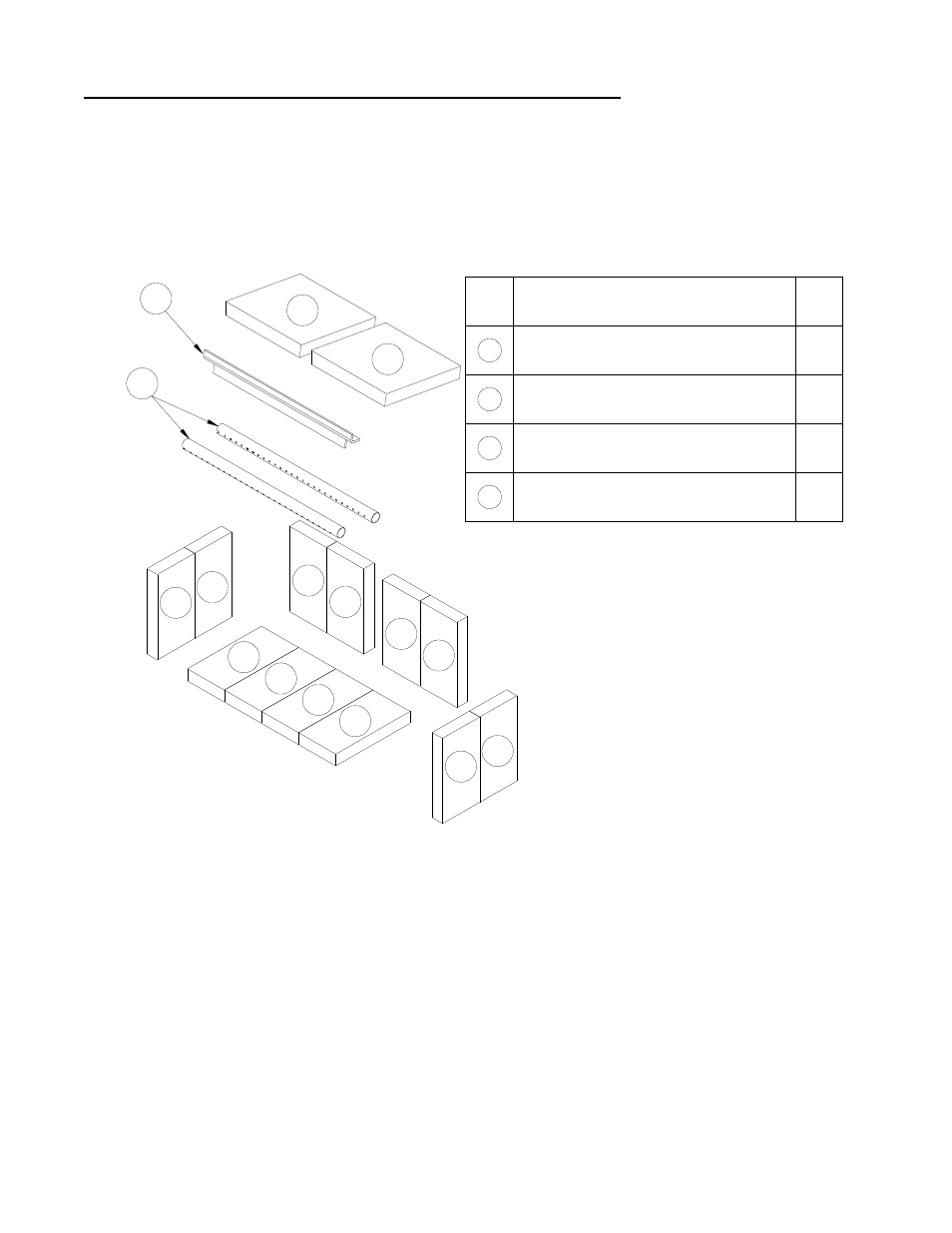

Figure 4.2 – Disposition des briques pour l’encastrable Osburn 1100
