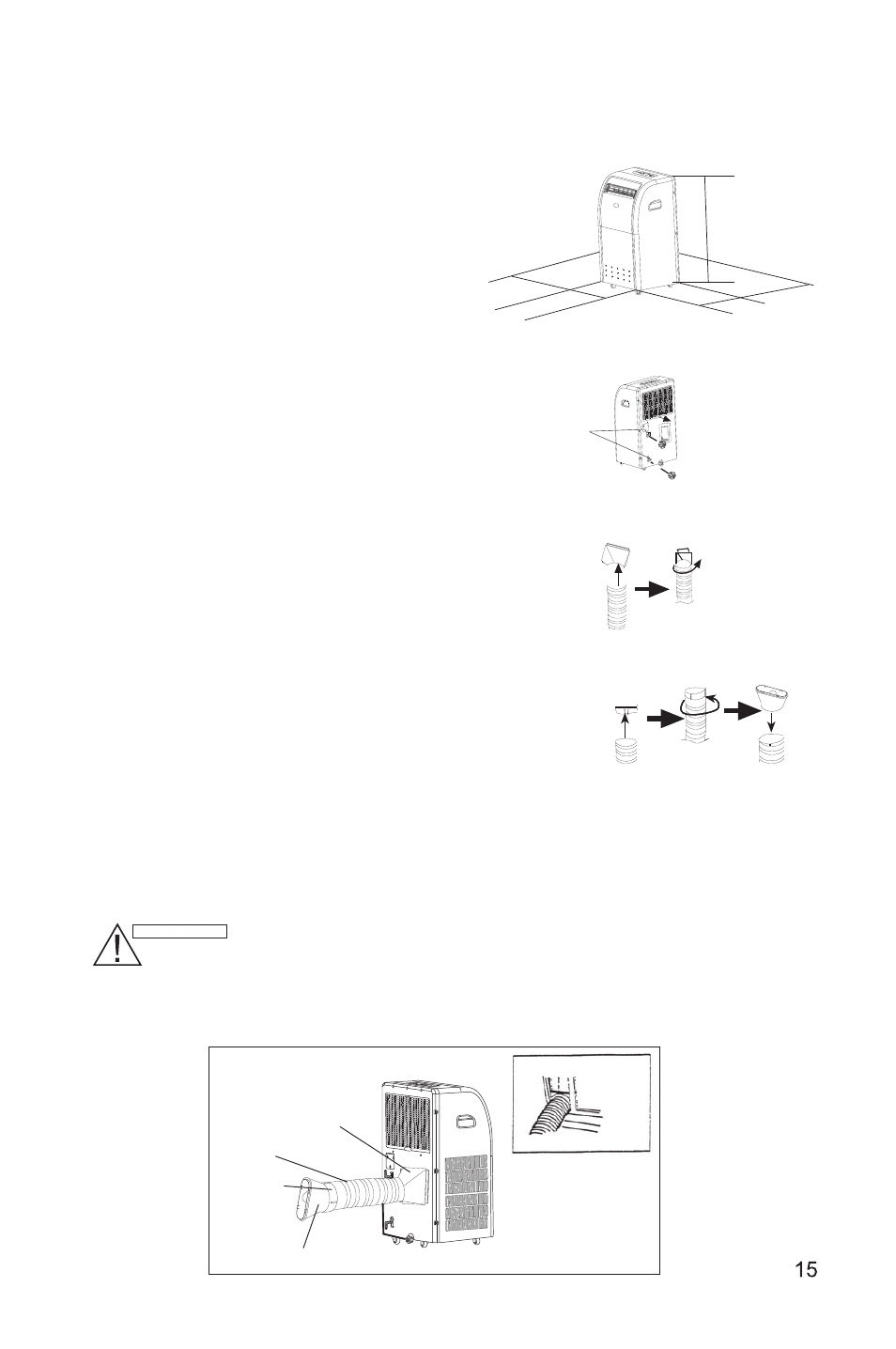

INSTALLATION
Choix du lieu d’installation
Placez l’appareil à un endroit plat où les sorties d’air ne
sont pas recouvertes, à au moins 20 pouces (500 mm)
d’un mur ou de tout autre obstacle.
Installation des supports du cordon d’alimentation
Installez les supports de cordon d’alimentation
fournis avec les deux vis autotaraudeuses
sur l’appareil.
Méthodes de montage du conduit d’évacuation d’air
Montage dans une fenêtre
1) Compressez le conduit d’évacuation d’air.
2) Insérez le conduit dans l’adaptateur carré.
Faites tourner le conduit (2 à 3 tours).
3) Insérez l’autre extrémité du conduit dans l’adaptateur d’évacuation par fenêtre 1.
Faites tourner le conduit (2 à 3 tours).
Mettez en place l’adaptateur d’évacuation par fenêtre 2.
4) Fixez l’extrémité carrée du conduit sur le port d’évacuation de l’appareil.
5) Placez l’autre extrémité (décharge) dans la fenêtre la plus proche. Voir la page 18
pour l’installation du kit fenêtre.
Remarque: La longueur du conduit d’évacuation d’air est comprise entre 24 po.
(600 mm) et 72 po. (1800 mm).
Lors de l’installation, une longueur minimale est recommandée.Lors du montage,
maintenez le conduit à l’horizontale.Ne connectez pas un autre conduit à des fins
d’extension.Vous pourriez provoquer un dysfonctionnement.
Supports du cordon
d’alimentation
Adaptateur
d’évacuation
par fenêtre 1
Adaptateur d’évacuation par fenêtre 2
Conduit d’évacuation d’air
Extrémité carrée du
conduit d’évacuation d’air
20 po.
(500 mm)
16.5 po.
(420 mm)
28.9 po. (735 mm)
13.4 po.
(340 mm)
20 po. (500 mm)
MISE EN GARDE
Port d’air chaud
Fenêtre
