25

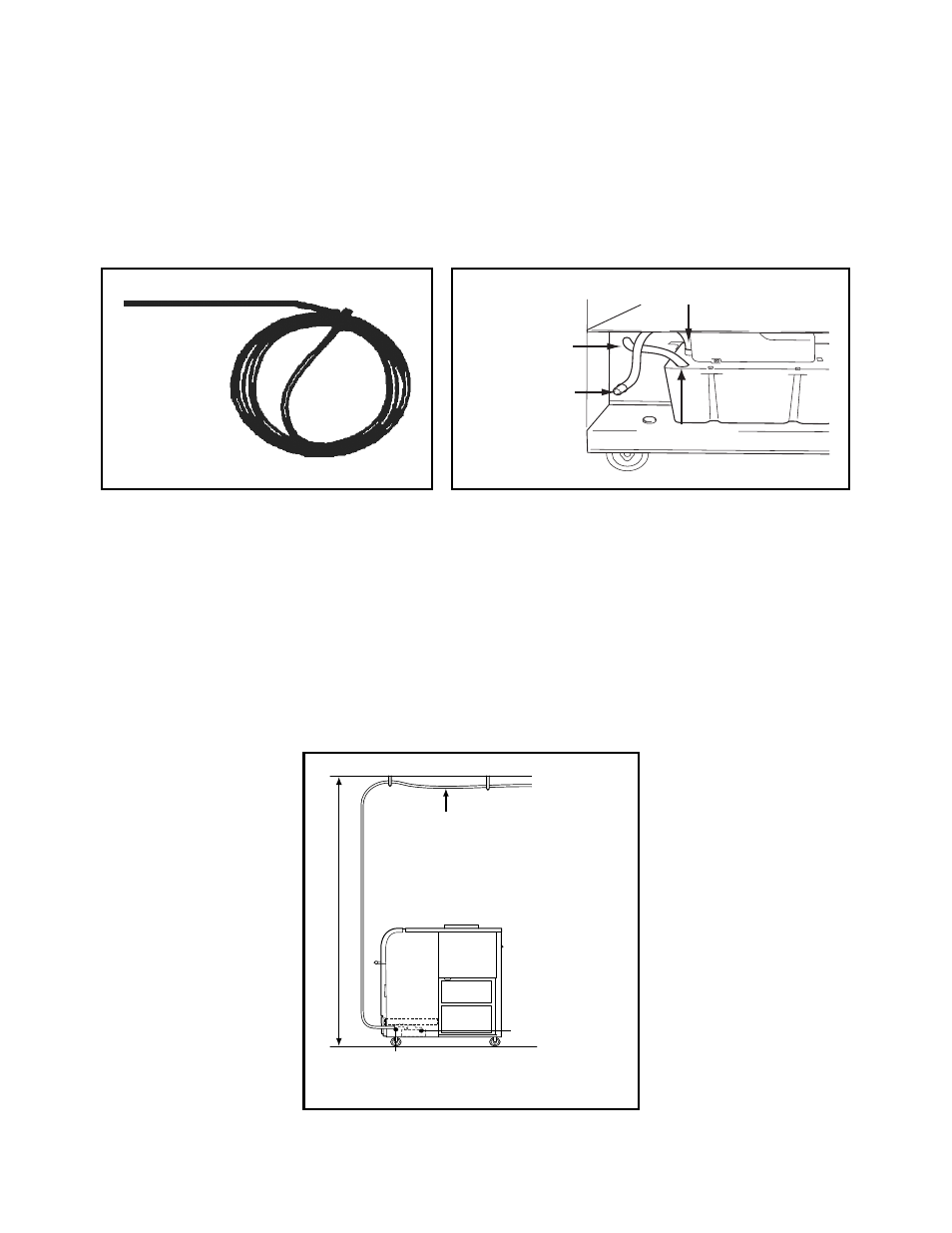

INSTALLATION DU TUYAU
Remarque : l’Office Pro 60 est équipé d’un tuyau de 20 pieds (6 m) de long.
Reliez le tuyau de 20 pieds (6 m) à la tige de vidange et faites-le passer à travers
l’œillet sur le côté droit de l’appareil.
Remarque : l’aspiration maximale de la pompe est atteinte à 17 pieds (5,2 m) à
230 V CA (13 pieds (4 m) à 208 V CA). Vérifiez le fonctionnement de la pompe
après installation. ll est essentiel que le tuyau de vidange ne soit ni plié, ni pincé.
Une variation de la tension ou une tension faible peut limiter les performances de
la pompe de vidange.
Pour que la vidange se fasse correctement, fixez le tuyau de vidange à la verticale
(17 pieds (5,2 m) à 230 V CA (13 pieds (4 m) à 208 V CA) de hauteur maximum)
et donnez au tuyau une inclinaison de 1/4 pouce (6,25 mm) par pied minimum.
TUYAU DE
VIDANGE
TUYAU DE
VIDANGE
TIGE DE VIDANGE
ORIFICE D’ÉVACUATION
1/4” (6,25 mm)
INCLINAISON PAR PIED
ŒILLET
POMPE DE
RÉCUPÉRATION
DE L’EAU DE
CONDENSATION
17’ (5,2
m) MAX
