15
INSTALLATION (suite)
Connexion du thermostat externe (suite)
Connexion du thermostat millivolt externe (Accessoire en option)
(suite)

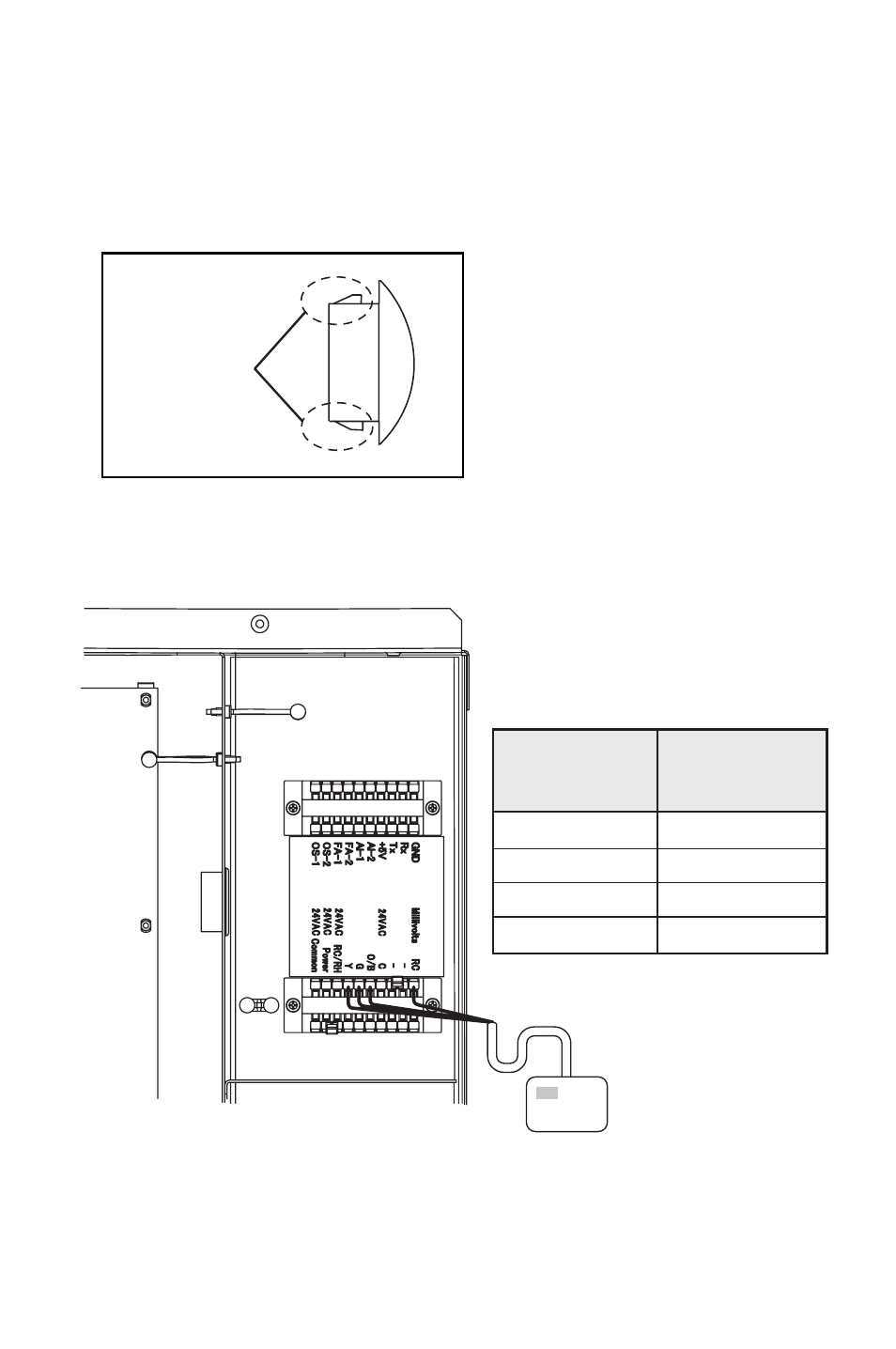

6. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire sortir.
7. Faites passer les fils du thermostat millivolt dans l’orifice percé le panneau arrière.
8. Branchez les fils du thermostat millivolt au bloc de bornes tout en vous
référant au tableau de connexion représenté ci-dessous.
9. Réinstallez le panneau de service sur l'appareil.
10. Référez-vous à la page 35 pour activer un thermostat externe sur le panneau
de commande de l'appareil.
ILL00922-00
Taquet
Capot
Tableau de connexion
RC
O/B
Millivolts RC
No. de fil
de thermostat
millivolt
No. de borne de
bloc de bornes
d’appareil
O/B
G G
Y Y
Thermostat millivolt
Coffret de service
ILL00923-00
