INSTALLATION (suite)
Connexion de l’indicateur d’alarme
(Bornes du signal de sortie L+ et L-)
Le régulateur est équipé d’une sortie d’indicateur d’alarme de type relais (Form C,
contact sec ouvert normal) qui peut être utilisée pour identifier un cas de
défaillance.
Le contacteur de relais est fermé dans les cas suivants ;
a. Réservoir plein
b. Défaillance du capteur de température
c. Erreur du commutateur à haute pression (Office Pro 24 UNIQUEMENT)
Le contacteur de sortie de relais a une valeur nominale est de 2 A à 30 V CC ou
2 A à 30 V CA (charge résistive) et est compatible avec divers dispositifs
d’avertissement, comme une sonnerie d’alarme, des voyants lumineux, etc.
Connexion de l’indicateur d’alarme au régulateur
1. Retirez le panneau à l’arrière de l’appareil.
2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
3. Faites passer le fil du signal d’alarme dans l’orifice dans le panneau arriére.
Remarque: Nous vous recommandons d’utiliser un fil de transmission
d’indicateur d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG
à 22 AWG pour un fil toronné avec une cosse circulaire adaptée à un plot de
diamètre #6.

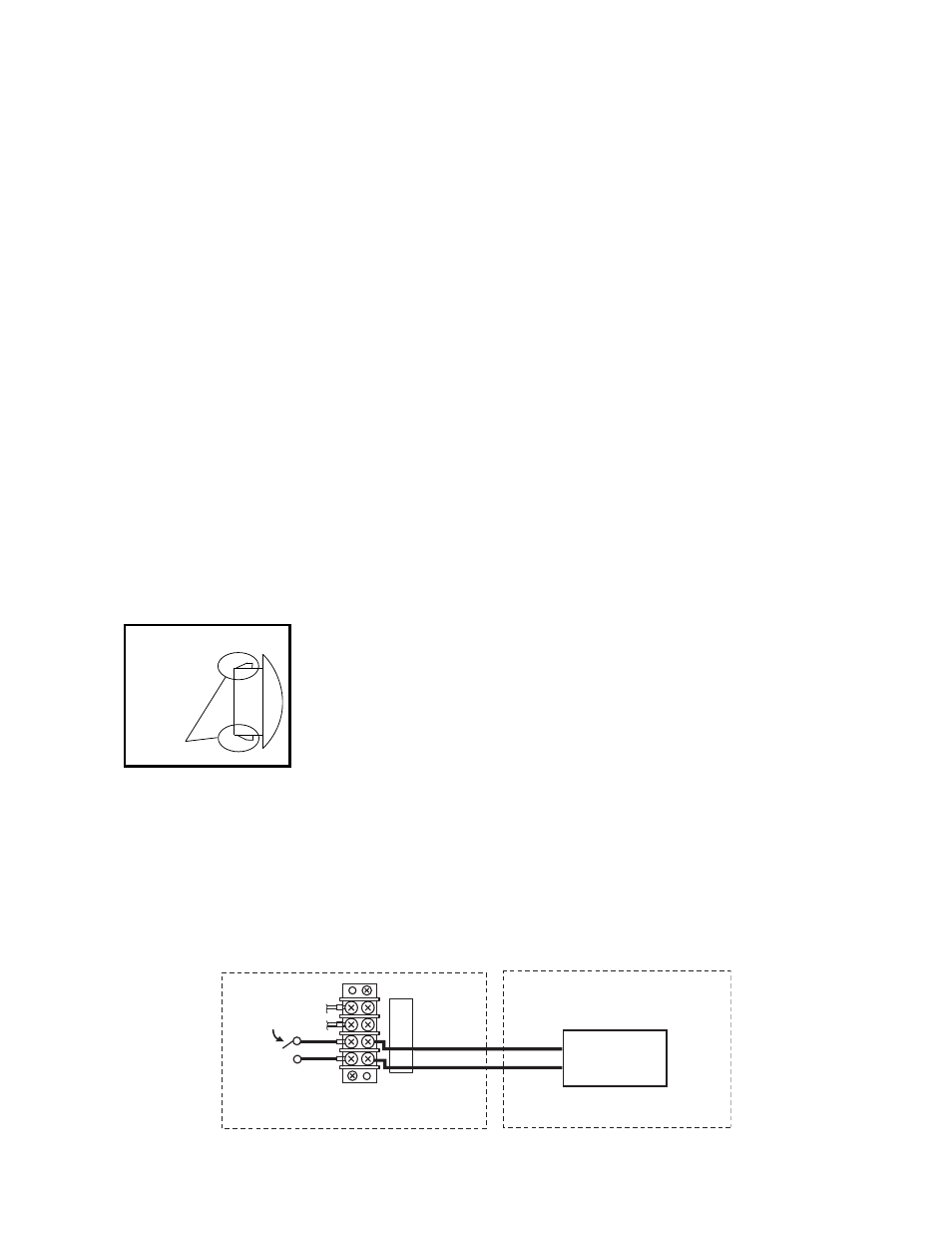

4. Connectez l’indicateur d’alarme aux bornes L+ et L- en fonction de ses
polarités.Faites passer le fil du signal d’alarme.
Capot
Taquet
BORNE D APPAREIL
SIGNAL D'ENTRÉE CONTACTEUR DE SORTIE DE RELAIS
E+
E-
L+
L-
