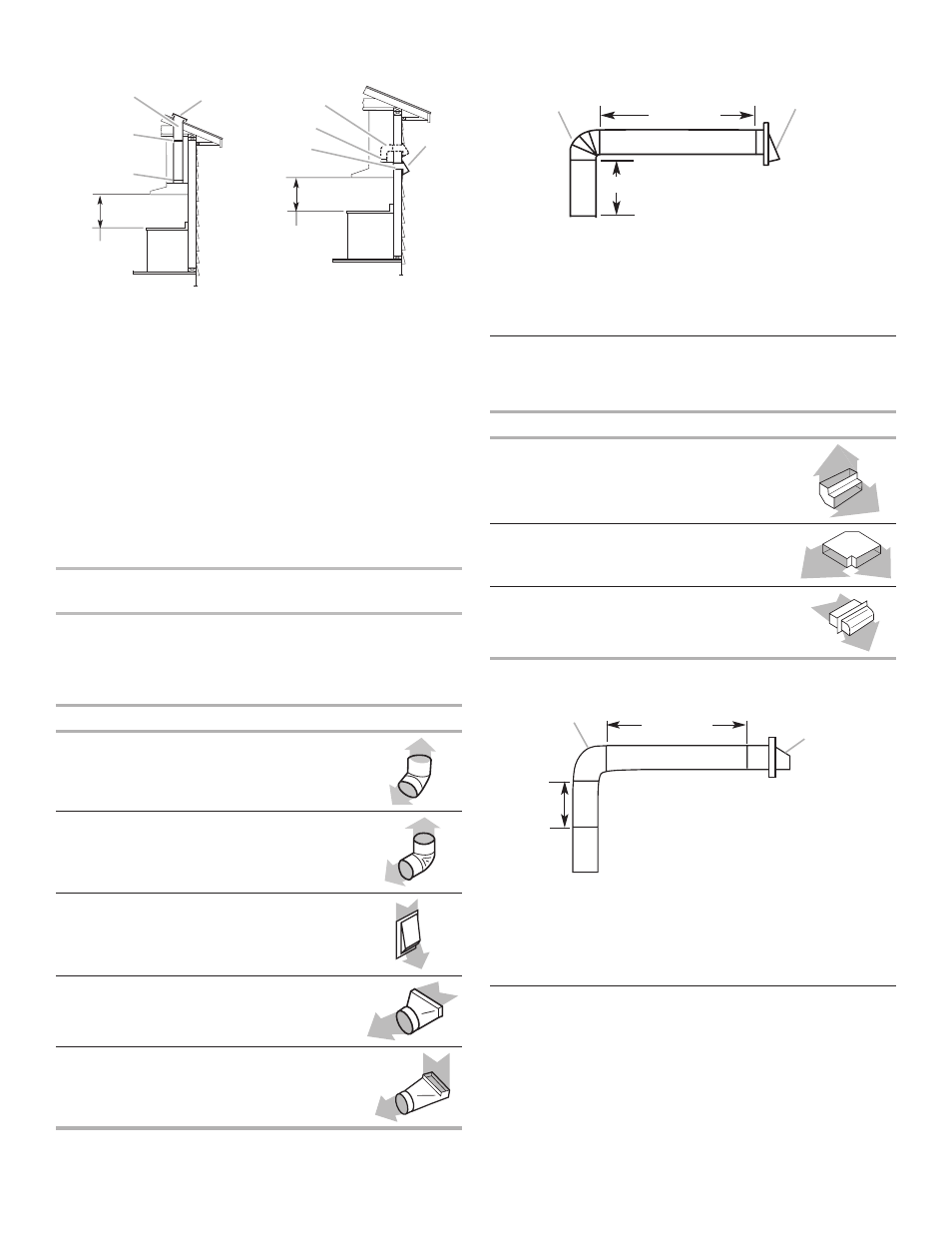

Décharge à travers le toit Décharge à travers le mur
A
B
D
C
E A
B
C
D
E
A. Conduit rond de diamètre 6"
(15,2 cm) ou plus ou conduit
rectangulaire de 3 1 /
4
" x 10"
(8,3 x 25,4 cm) à travers le toit
B. Conduit rond : utiliser un
clapet rond de 6" (15,2 cm)
ou plus de diamètre (achat
séparé)
C. Conduit rond : Utiliser un
raccord de transition de
3 1 /
4
" x 10” (8,3 x 25,4 cm)
sur 6" (15,2 cm) ou de plus
grande taille (achat séparé).
D. 24" à 30" (61 à 76,2 cm)
au-dessus de la surface
de cuisson électrique
27" à 30" (68,6 à 76,2 cm)
au-dessus de la surface
de cuisson au gaz
E. Bouche de décharge sur toit
A. Conduit de diamètre 6"
(15,2 cm) ou plus ou conduit
rectangulaire de 3 1 /
4
" x 10"
(8,3 x 25,4 cm) à travers le mur
B. Conduit rond : Utiliser un
raccord de transition de
3 1 /
4
" x 10" (8,3 x 25,4 cm)
sur 6" (15,2 cm) ou de plus
grande taille (achat séparé)
C. Sortie à travers le mur pour
conduit rectangulaire de
3 1 /
4
" x 10" (8,3 x 25,4 cm)
D. 24" à 30" (61 à 76,2 cm)
au-dessus de la surface
de cuisson électrique
27" à 30” (68,6 à 76,2 cm)
au-dessus de la surface
de cuisson au gaz
E. Bouche de décharge murale
Calcul de la longueur effective
du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (pieds/
mètres) de tous les composants utilisés dans le système.
Système de décharge circulaire de 6" (15,2 cm) ou plus
Composant Conduit rond
Coude à 45° 2,5 pi (0,8 m)
Coude à 90° 5 pi (1,5 m)
Bouche de décharge murale
de 6" (15,2 cm) ou plus
0 pi (0 m)
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
sur 6" (15,2 cm) ou plus
4,5 pi (1,4 m)
Coude à 90° de 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm) sur 6"
(15,2 cm) ou plus
5 pi (1,5 m)
Exemple de système de décharge
Longueur maximale recommandée = 50 pi (15,2 m)
1 - coude à 90°
= 5 pi (1,5 m)
1 - bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système de dia.
6" (15,2 cm)
= 13 pi (3,9 m)
Système de décharge de 3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
Composant
Coude à 90° de 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
5 pi (1,5 m)
Coude plat de 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
12 pi (3,7 m)
Bouche de décharge murale de
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
0 pi (0 m)
Exemple de système de décharge
Longueur maximale recommandée = 35 pi (10,7 m)
1 - coude à 90°
= 5 pi (1,5 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
1 - bouche de décharge murale = 0 pi (0 m)
Longueur du système de
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
= 13 pi (3,9 m)
Bouche de
décharge murale
coude à 90˚
2 pi (0,6 m)
6 pi (1,8 m)
Bouche de
décharge murale
Coude de 3 ¹⁄₄ " x 10"
(8,3 x 25,4 cm)
2 pi (0,6 m)
6 pi (1,8 m)
