23

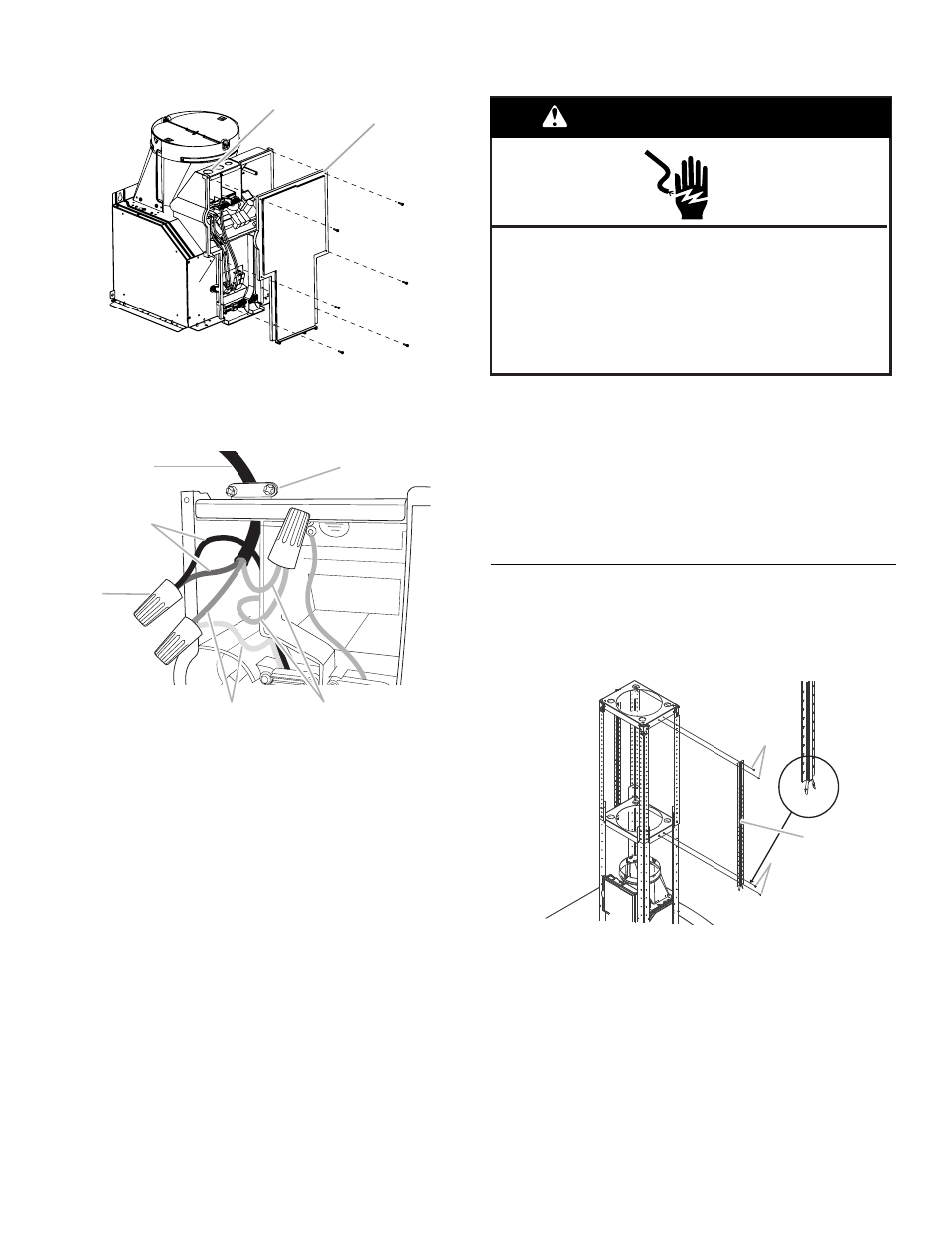

3. Ôter l’opercule arrachable du boîtier de connexion et installer
un serre-câble de ¹⁄₂" (homologation UL ou CSA).
4. Acheminer le cordon d'alimentation du domicile à travers le
serre-câble, dans le boîtier de connexion.
5. Connecter ensemble les conducteurs noirs (C) à l'aide de
connecteurs de fils (homologation UL).
6. Connecter ensemble les conducteurs blancs (E) à l'aide de
connecteurs de fils (homologation UL).
7. À l'aide des connecteurs de fils (homologation UL), connecter
le conducteur de liaison à la terre (vert ou nu) du câble
d’alimentation du domicile au conducteur vert-jaune de
liaison à la terre (F) dans le boîtier de connexion.
8. Serrer la vis du serre-câble.
9. Installer le couvercle du boîtier de connexion.
10. Inspecter chaque lampe; vérifier que chaque lampe est bien
insérée dans sa douille.
11. Reconnecter la source de courant électrique.
Installation des cache-conduits
REMARQUE : Retirer le film protecteur des cache-conduits et de
leurs supports verticaux.
1. Fixer les supports verticaux de cache-conduits à l'aide des
8 vis de 4 x 8 mm.
A. Opercule arrachable
B. Couvercle du boîtier de connexion
A. Câble d'alimentation électrique du domicile
B. Serre-câble (homologation UL ou CSA)
C. Conducteurs noirs
D. Connecteurs de fils (homologation UL)
E. Conducteurs blancs
F. Conducteurs verts (ou nus) ou vert-jaunes de liaison à la terre
A
B
A B
C
D
E F
A. Vis
B. Support vertical de cache-conduit
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.
B
A
A
