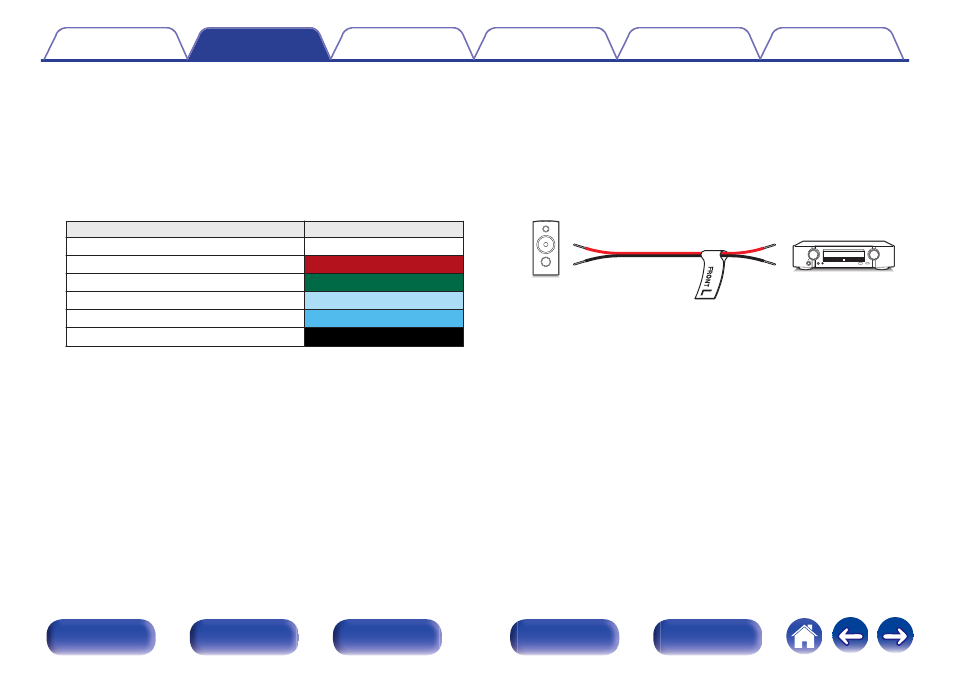

À propos de l’étiquette du câble (fourni) pour
l’identification des canaux
La section d’affichage du canal pour les bornes d’enceintes sur le
panneau arrière ont des codes de couleur pour l’identification de
chaque canal.
Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun
des câbles d’enceinte. Cela facilite le branchement du câble approprié
sur les bornes d’enceintes du panneau arrière.
Enceintes
Couleur
FRONT L
Blanc
FRONT R
Rouge
CENTER
Vert
SURROUND L
Bleu clair
SURROUND R
Bleu
SUBWOOFER
Noir
Attachez l’étiquette du câble pour chaque canal à son câble d’enceinte
comme indiqué dans le diagramme.
Reportez-vous au tableau et attachez l’étiquette à chaque câble
d ’enceinte.
Puis, effectuez la connexion pour que la couleur de la borne d’enceinte
corresponde à l’étiquette du câble.
G Méthode de fixation de l’étiquette du câble H
.
Enceintes
Cet appareil
