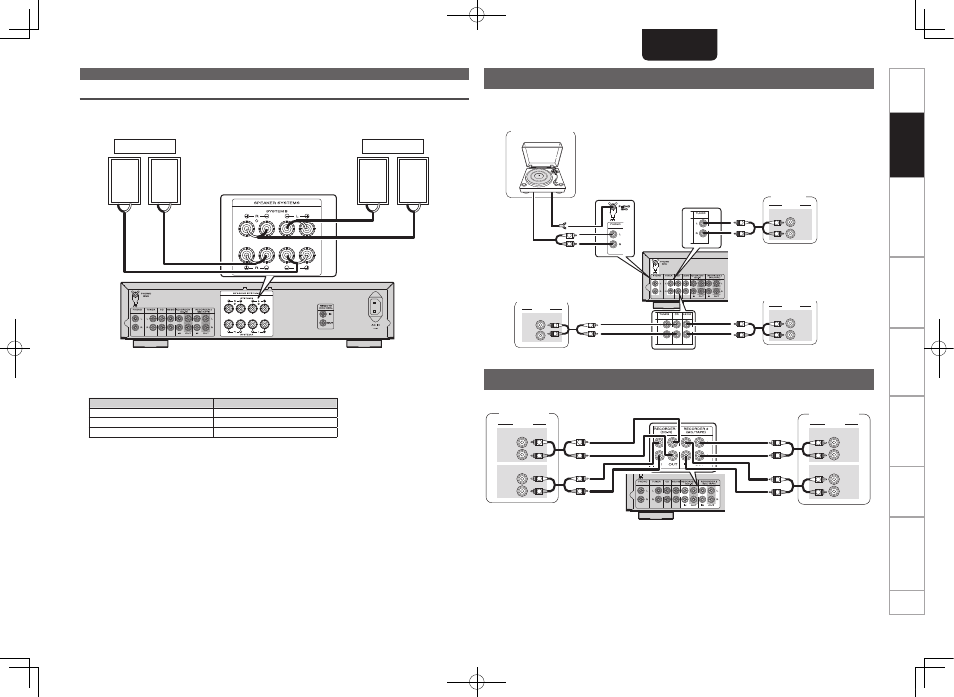

Connexion des enceintes
Connexion des enceintes
• Un signal identique sort des bornes des SPEAKERS A et B.
• Pour la connexion d’un seul ensemble d’enceintes, utilisez les bornes des SYSTEM A ou B.
w
q
w
q
(R)
(L)
w
q
w
q
(R)
(L)
Enceintes A
Enceintes B
n Impédance d’enceinte
Utilisez des enceintes dont l’impédance est comprise dans les limites indiquées ci-dessous, en fonction
de leurs conditions d’utilisation.
Enceintes utilisés
Impédance
A
4 - 16 Ω
B
4 - 16 Ω
A et B
8 - 16 Ω
Branchement des enregistreurs
R
L
AUDIO OUT
R
L
AUDIO
R
L
AUDIO OUT
R
L
AUDIO
AUDIO IN
AUDIO IN
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1
Recorder-2
Branchement des lecteurs
Il est possible de connecter sur cet appareil une platine tourne-disque équipée d'une tête de lecture MM.
Pour utiliser une tête de lecture MC, installez un transformateur élévateur de tension.
• Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fil de terre est connecté, débranchezle.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND
AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Lecteur CD
Tuner
Platine disque
Lecteur DVD
Connectez ici le fil de terre de votre platine disque.
