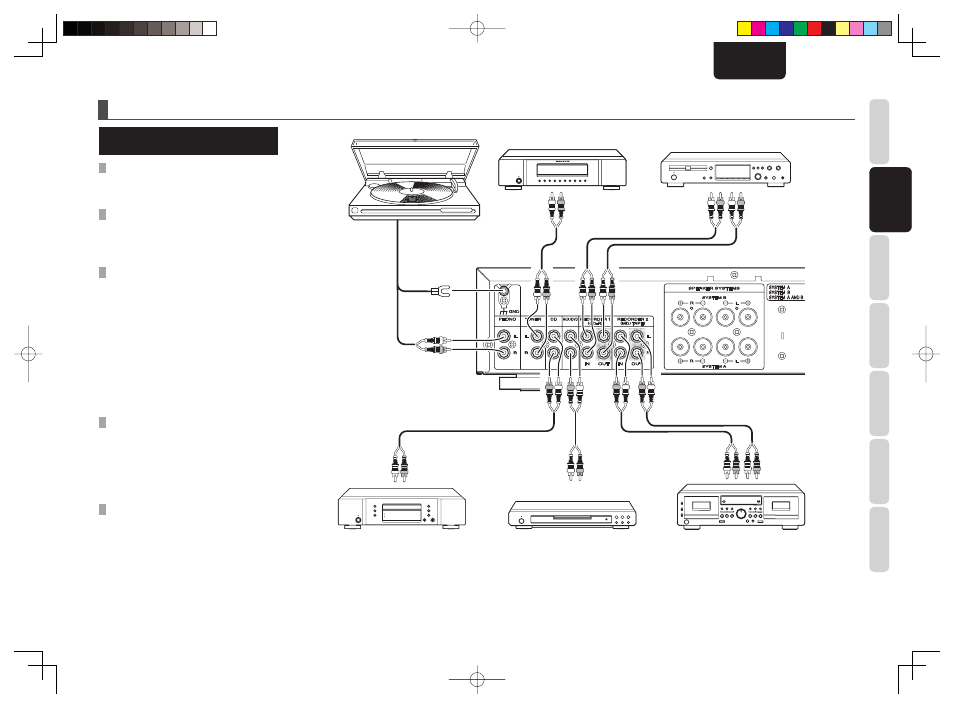

CONNEXIONS DE BASE
CONNEXION DES
COMPOSANTS AUDIO
BRANCHEMENT DU TUNER
Raccorder les prises de sortie du tuner stéréo sur
les prises TUNER de cet appareil.
BRANCHEMENT DU LECTEUR DE DISQUE
COMPACT
Raccorder les prises de sortie du lecteur CD sur les
prises CD de cet appareil.
BRANCHEMENT DE LA PLATINE-DISQUE
Raccorder le cordon de sortie L (gauche) de la
platine-disque sur la prise PHONO “L” de cet
appareil et le cordon de sortie R (droit) sur la prise
PHONO “R”. Veiller aussi à raccorder le fi l de mise
à la terre de la platine-disque sur la prise GND (terre)
de cet appareil. La prise GND ne doit pas être
raccordée si la platine-disque n’est pas munie d’un
fi l de mise à la terre.
La cellule du tourne-disque raccordé doit être de
type MM.
Pour pouvoir utiliser un tourne-disque avec cellule
de type MC, vous devrez utiliser un transformateur
élévateur.
BRANCHEMENT DE L’ENREGISTREUR DE
CD, ETC.
Raccorder les prises IN (entrée d’enregistrement)
de l’enregistreur de CD aux prises RECORDER 1
OUT de cet appareil et raccorder les prises OUT
(sortie de lecture) de l’enregistreur de CD aux prises
RECORDER 1 IN de cet appareil.
RACCORDEMENT D’UNE PLATINE MD OU
D’UNE PLATINE A CASSETTE, ETC.
Raccordez les prises IN (entrée d’enregistrement)
de la platine MD ou de la platine à cassette aux
prises RECORDER 2 OUT de l’appareil, et raccordez
les prises OUT (sortie de lecture) de la platine MD
ou de la platine à cassette aux prises RECORDER 2
IN de l’appareil.
+ -
Tourne-disque
Tuner Graveur de CD, etc.
Lecteur de CD Prises de sortie analogiques pour
lecteur de DVD, composants AV,
lecteur de vidéodisque, etc.
Platine MD ou cassette, etc.
SORTIE ENTREE SORTIE
SORTIE SORTIE ENTREE SORTIE
