Panneau arrière, Noms et fonctions, Q borne phono gnd – Marantz PM-15S2 Manuel d'utilisation
Page 7: W prises phono in, E prises cd in, R prises pre out, T prises p.direct in, Y bornes speaker systems, U commutateur amp mode, I prises d’entrée/sortie f.c.b.s
7
FRANÇAIS
NOMS ET FONCTIONS
BRANCHEMENTS
ESSENTIELS
UTILISA
TION COURANTE
BRANCHEMENTS
SUPPLÉMENT
AIRES
OPÉRA
TIONS A
V
ANCÉES
DÉP
ANNAGE
DIVERS
NOMS ET FONCTIONS
NOMS ET FONCTIONS
q Borne PHONO GND
Connectez ici le fil de masse d’une platine disque
analogique.
w Prises PHONO IN
Ces prises permettent de connecter une platine disque
analogique.
Les cellules MC (moving coil, ou bobine acoustique) et MM
(moving magnet, ou aimant mobile) peuvent être utilisées. Par
conséquent, réglez la touche PHONO MC sur le panneau avant
en fonction du type de cellule utilisée.
e Prises CD IN
Ces prises permettent de connecter le câble de sortie d’un
lecteur Super Audio CD, etc.
r Prises PRE OUT
Ces prises permettent de raccorder aux prise d’entrée un
autre amplificateur principal ou un haut-parleur très basses
fréquences actif.
t Prises P.DIRECT IN
Ces prises d’entrée s’utilisent lorsque l’appareil ser t
d’amplificateur de puissance en mode direct d’amplificateur de
puissance. Si vous possédez un préamplificateur, connectez-le
à ces prises. En mode direct d’amplificateur de puissance, il
n’est pas possible de modifier le volume.
y Bornes SPEAKER SYSTEMS
Ces bornes servent à connecter des enceintes. La sortie des
enceintes peut être activée et désactivée à l’aide de la touche
SPEAKERS du panneau avant.
En mode bi-amplificateur, les signaux reçus par le canal L
(gauche) sont émis par les deux canaux.
u Commutateur AMP MODE
STEREO :
Per met d’utiliser cet appareil comme un
amplificateur stéréo à deux canaux normal.
BI-AMP :
Permet d’utiliser cet appareil en mode de connexion
complète par bi-amplificateur.
Concernant le mode
CONNEXION COMPLÈTE PAR BI-
AMPLIFICATEUR STÉRÉO
, voir page 13.
i Prises d’entrée/sortie F.C.B.S.
Ces prises sont utilisées pour connecter et synchroniser
jusqu’à quatre amplificateurs. Pour plus d’instructions sur
l’utilisation et les connexions, consultez la section
F.C.B.S.
(page 16).
o Prise AC IN
Utilisez le câble d’alimentation fourni pour connecter à une
prise de courant.
!0 Prises de sortie RECORDER 1/2
Ces prises permettent de connecter aux prises d’entrée d’une
platine cassettes, etc.
!1 Prises d’entrée RECORDER 1/2
Ces prises permettent de connecter le câble de sortie
d’une platine cassettes ou d’autres types de périphériques
d’enregistrement.
!2 Prises LINE 1/2 IN
Ces prises permettent de connecter le câble de sortie d’un
syntoniseur, lecteur DVD, etc.
PHONO
GND
STEREO
BI.AMP
R CH
L CH
SPEAKER SYSTEMS
IN
OUT
F.C.B.S.
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
SPEAKER IMPEDANCE : 4 - 8 OHMS
P.DIRECT
IN
IN
IN
IN
IN
q w
e r t
!0
!1
!2
y
u i
o

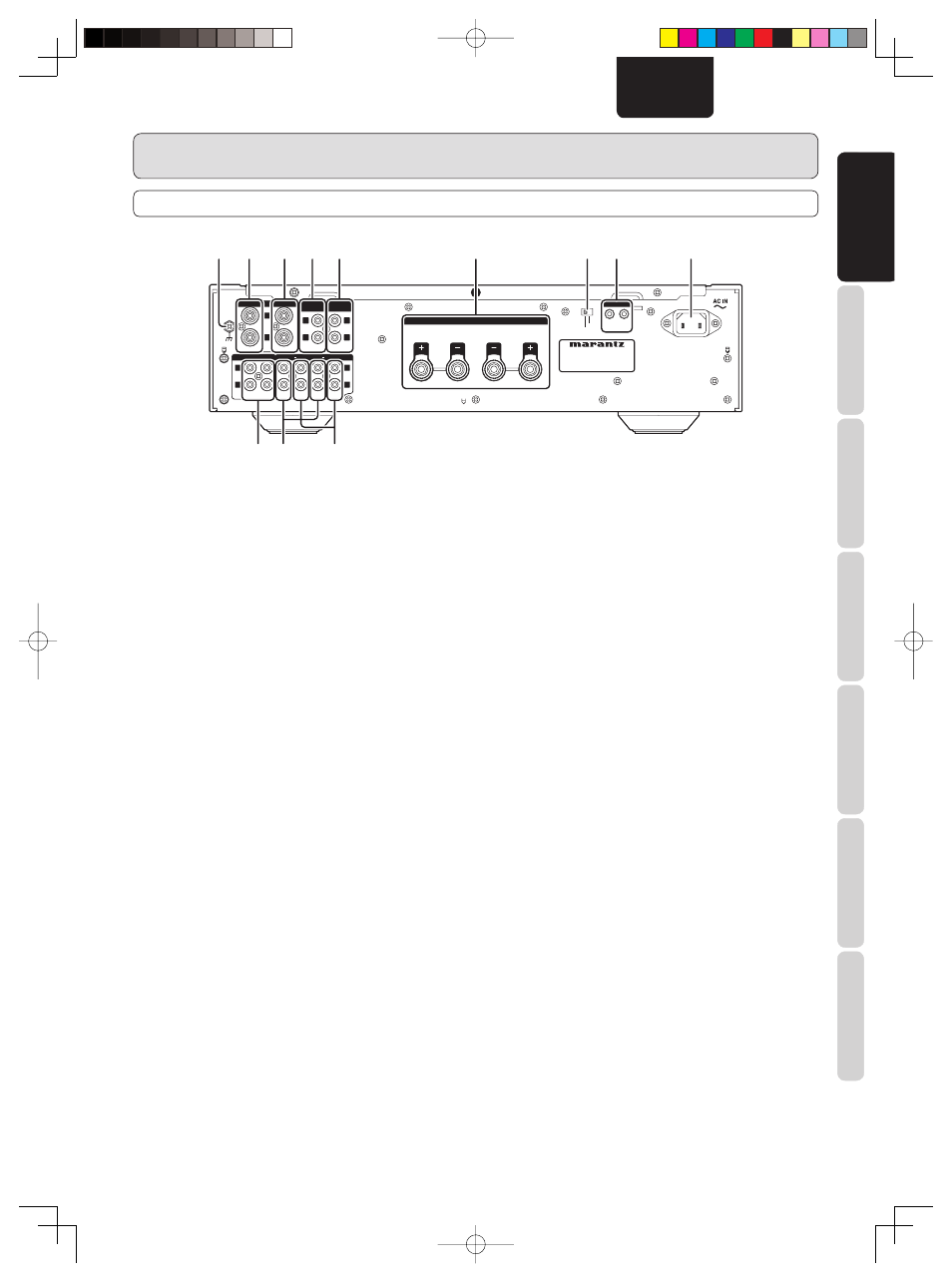

PANNEAU ARRIÈRE
