Marantz NR1605 - Manuel (Page 19)

.
AM AM
NETWORK NETWORK
ANTENNA ANTENNA
COAXIAL COAXIAL
CBL/ CBL/ SAT SAT
IN IN
REMOTE REMOTE CONTROL CONTROL
OUT OUT
SPEAKERS SPEAKERS
DIGITAL AUDIO IN DIGITAL AUDIO IN (ASSIGNABLE ASSIGNABLE) 1 CBL/SAT CBL/SAT
1 CBL/ CBL/ SAT SAT
2 DVD 2 DVD
2 DVD DVD
2 2 DVD DVD
3 3 Blu-ray Blu-ray
PB/ CB
Y
MONITOR MONITOR
PR/ CR
(ASSIGNABLE ASSIGNABLE) COMPONENT VIDEO IN COMPONENT VIDEO IN COMPONENT COMPONENT VIDEO OUT VIDEO OUT (ASSIGNABLE ASSIGNABLE) VIDEO IN VIDEO IN (ASSIGNABLE ASSIGNABLE) AUDIO IN AUDIO IN
1 CBL/SAT 1 CBL/SAT 2 DVD 2 DVD 3 Blu-ray 3 Blu-ray 4 GAME 4 GAME 5 5 MEDIA PLAYER MEDIA PLAYER 6 AUX2 6 AUX2 7 CD 7 CD MONITOR MONITOR ARC ARC
OPTICAL OPTICAL
TV TV AUDIO AUDIO
HDMI OUT HDMI OUT HDMI IN HDMI IN (ASSIGNABLE ASSIGNABLE)
IMPEDANCE : 4 IMPEDANCE : 4 㹼16 16 Ȑ
1 1 CBL/SAT CBL/SAT
MONITOR MONITOR
VIDEO OUT VIDEO OUT
AC IN AC IN
3 3 CD CD
DC OUT DC OUT
DC12V DC12V
150mA 150mA MAX. MAX.
PRE OUT PRE OUT
F FRONT RONT ZONE2 ZONE2
SUBWOOFER SUBWOOFER FM FM 75 75 Ȑ
t u i y
r
q
e w
q

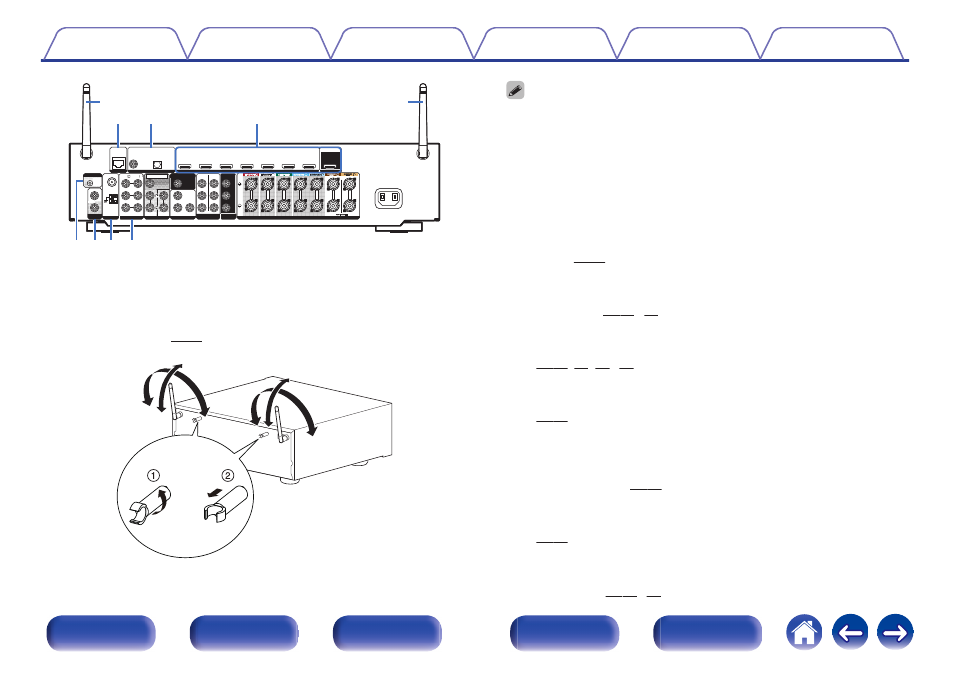

A Antennes en tige pour le Bluetooth/le réseau local sans fil
Tenez cette antenne verticalement lors de la connexion à un réseau via
un réseau local sans fil, ou lors de la connexion à un appareil portable
via Bluetooth. (v p. 51)
.
90°
320°
320°
90°
L’attache-câble de l’antenne peut être supprimée du panneau arrière.
A Faites tourner l’attache-câble de l’antenne à 90 degrés vers la gauche.
B Retirez l’attache-câble de l’antenne vers vous.
0 L’attache-câble de l’antenne est nécessaire lorsque vous transportez cet
appareil. Conservez-la dans un endroit sûr.
0 Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever dans le
sens inverse.
B Borne NETWORK
Sert à connecter un câble LAN lors de la connexion à un réseau LAN
câblé. (v p. 50)
C Bornes audio numériques (DIGITAL AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio
numérique. (v p. 40, 44)
D Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
(v p. 39, 40, 43, 44)
E Prise DC OUT
Utilisées pour connecter des dispositifs équipés de la fonction trigger.
(v p. 53)
F Prises REMOTE CONTROL
Utilisées pour connecter des récepteurs/transmetteurs infrarouges
capables de commander cet appareil et les appareils externes depuis
une autre pièce. (v p. 52)
G Bornes d’antenne FM/AM (ANTENNA)
Utilisées pour connecter des antennes FM et antennes à boucle AM.
(v p. 48)
H Bornes audio analogiques (AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio
analogique. (v p. 43, 44)
