14
FRANÇAIS
CONNEXIONS
7

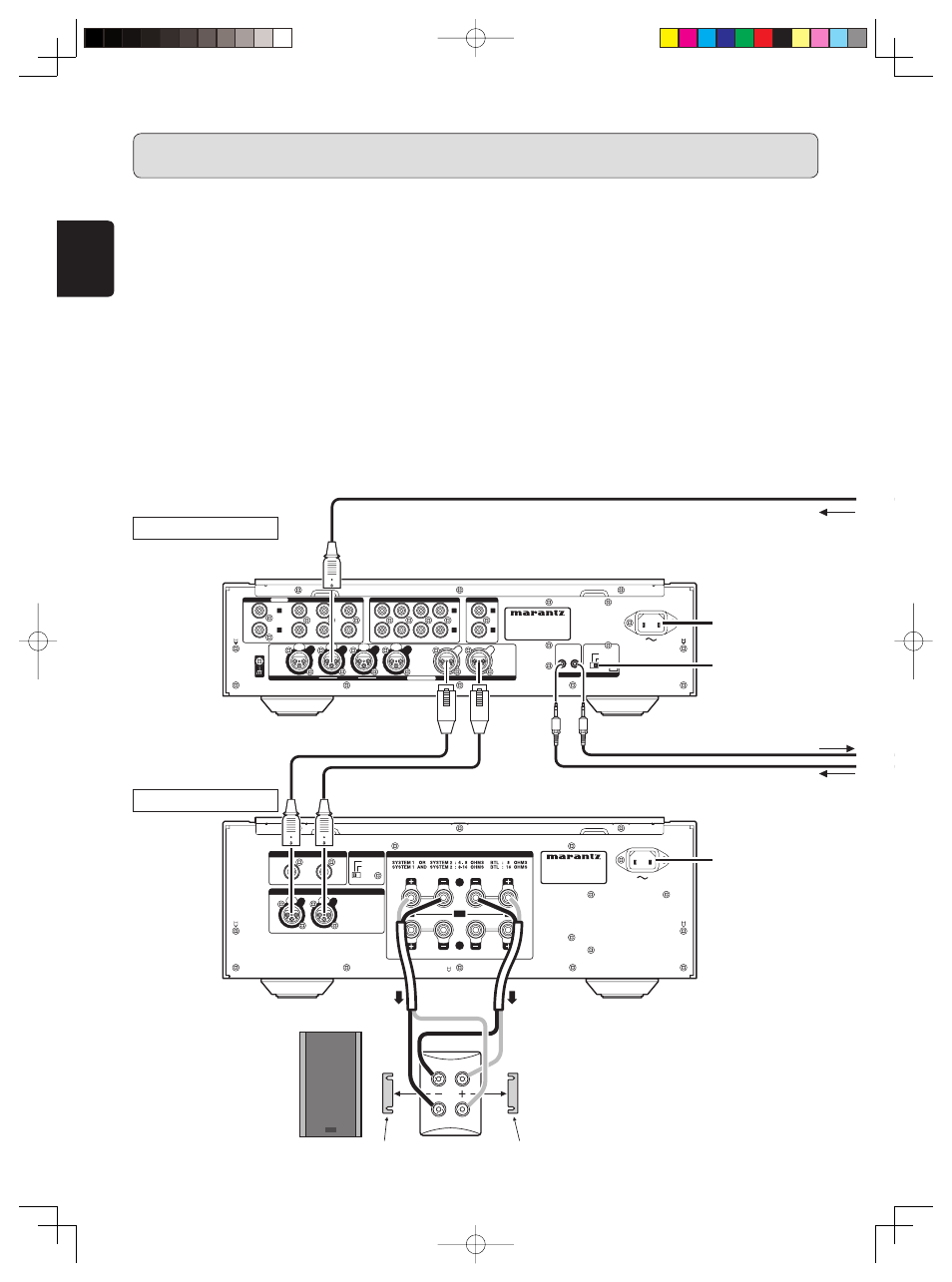

Exemple de connexion 2 : Connexion complète par bi-amplificateur stéréo
q Les deux amplificateurs sont connectés par F.C.B.S. pour une utilisation synchronisée. Pour une connexion F.C.B.S., utilisez un câble
à mini-fiches mono ⇔ mono ou stéréo ⇔ stéréo disponible dans le commerce comme décrit dans la section F.C.B.S. (page 26).
w Réglez les numéros d’ID comme décrit dans la section Réglage des numéros d’ID (page 27). Une fois que amplificateur ID1
est utilisé, l’amplificateur ID 2 fonctionne en synchronisation.
e Connectez le câble de sortie analogue du lecteur CD, etc. aux prises d’entrée du canal gauche (L) des deux
préamplificateurs.
Puisque les préamplificateurs fonctionnent comme préamplificateurs mono en mode BI-AMP, n’utilisez pas le canal droit (R) des
prises d’entrée sur ces appareils.
¶
À propos de la connexion complète par bi-amplificateur
Proposée par Marantz, la connexion complète par bi-amplificateur est une technique avancée qui améliore la qualité du son. Les
amplificateurs de graves et de médiums/aigus sont séparés et indépendants du préamplificateur, et par conséquent les interférences entre
les sons graves et médiums/aigus sont réduites à un minimum. De ce fait, un environnement sonore très large peut être reproduit.
Remarque :
Les systèmes d’enceintes connectés en utilisant des connexions complètes par bi-amplificateur doivent prendre en charge
ce genre de connexion. Avant de connecter vos enceintes, consultez leur manuel d’instructions ou contactez le fabricant pour
confirmer qu’elles prennent en charge le mode bi-amplificateur.
AC IN
MODEL NO. SM-11S1
R CH L CH
R CH L CH
R L STEREO
UNBALANCED INPUT
BALANCED INPUT
AMP MODE
BTL
BTL
L R
BTL
SPEAKER SYSTEMS
1
2
BTL 3 3 1 1 2 2 3 3 1 1 2 2
PUSH PUSH PUSH PUSH
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
AC IN
MODEL NO. SC-11S1
STEREO
BI-AMP
PHONO
GND
F.C.B.S. AMP MODE
IN OUT
R R
L
R
L
R
L
R
PHONO CD 1 2 - LINE - PRE OUT
IN OUT IN OUT
1 2 - RECORDER -
PRE OUT 2 INPUT 1 BALANCED
INPUT
L L R L PUSH PUSH PUSH PUSH PUSH PUSH PUSH PUSH
MF / HF
LF
3 1 2 3 1 2
PUSH PUSH
3
1 2
3
1 2
3
1 2
3
1 2
3
1 2
3
1 2
PUSH PUSH PUSH PUSH
SC-11S1 pour Can. L
¶
Régler sur ID 1
Can. L pour SM-11S1
À la prise de courant
Régler sur BI-AMP
Câble de connexion à mini-fi ches × 2
(disponible dans le commerce)
F.C.B.S.
F.C.B.S.
À la prise de courant
Retirer la protection
courts-circuits
Enceinte
Can. gauche (L) Retirer la protection
courts-circuits
