7
FRANÇAIS
Introduction
Connexions de base
Fonctionnement de base
Dépistage des pannes
Spécifi
cations
Index
Connexions avancées
Opérations avancées
Explication des termes

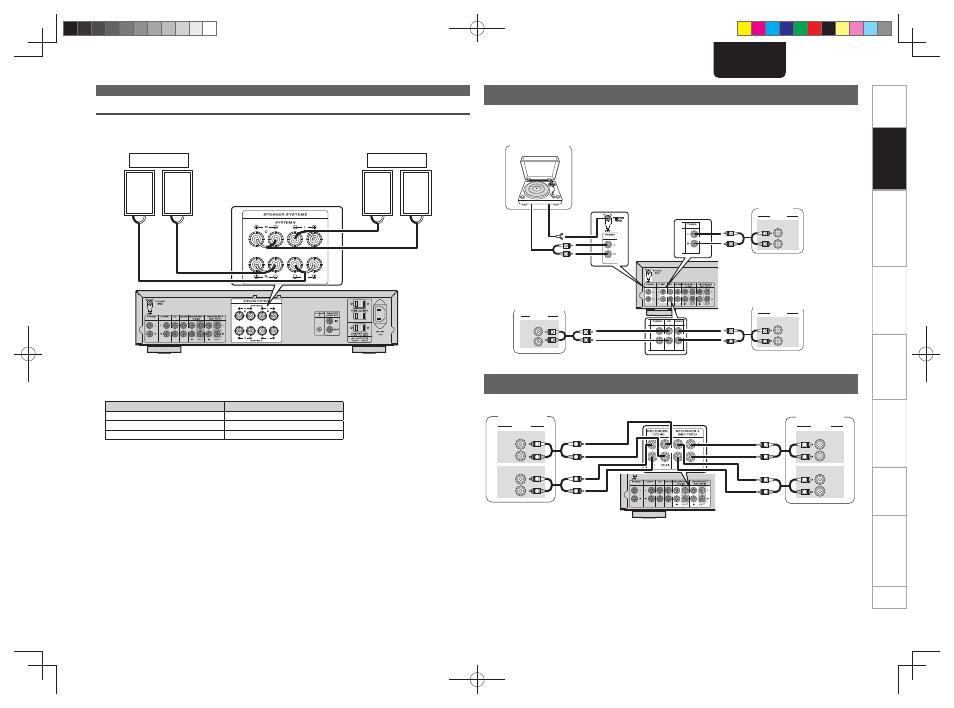

Connexion des enceintes
Connexion des enceintes
• Un signal identique sort des bornes des SPEAKERS A et B.
• Pour la connexion d’un seul ensemble d’enceintes, utilisez les bornes des SYSTEM A ou B.
w q w q
(R) (L)
w q w q
(R) (L)
Enceintes A Enceintes B
n Impédance d’enceinte
Utilisez des enceintes dont l’impédance est comprise dans les limites indiquées ci-dessous, en fonction
de leurs conditions d’utilisation.
Enceintes utilisés Impédance
A 4 - 16 Ω
B 4 - 16 Ω
A et B 8 - 16 Ω
Branchement des enregistreurs
3
-
"6%*0
065
3
-
"6%*0
3
-
"6%*0
065
3
-
"6%*0
"6%*0
*/ "6%*0
*/
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1 Recorder-2
Branchement des lecteurs
Il est possible de connecter sur cet appareil une platine tourne-disque équipée d'une tête de lecture MM.
Pour utiliser une tête de lecture MC, installez un transformateur élévateur de tension.
• Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fi l de terre est connecté, débranchezle.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Lecteur CD
Tuner
Platine disque
Lecteur BD
Connectez ici le fi l de terre de votre platine disque.
Connexions de base
