Lisez attentivement ces consignes de montage avant de tenter de monter le piano numérique CL26.
Assurez-vous que deux personnes (ou plus) participent à l’assemblage du piano numérique CL26.

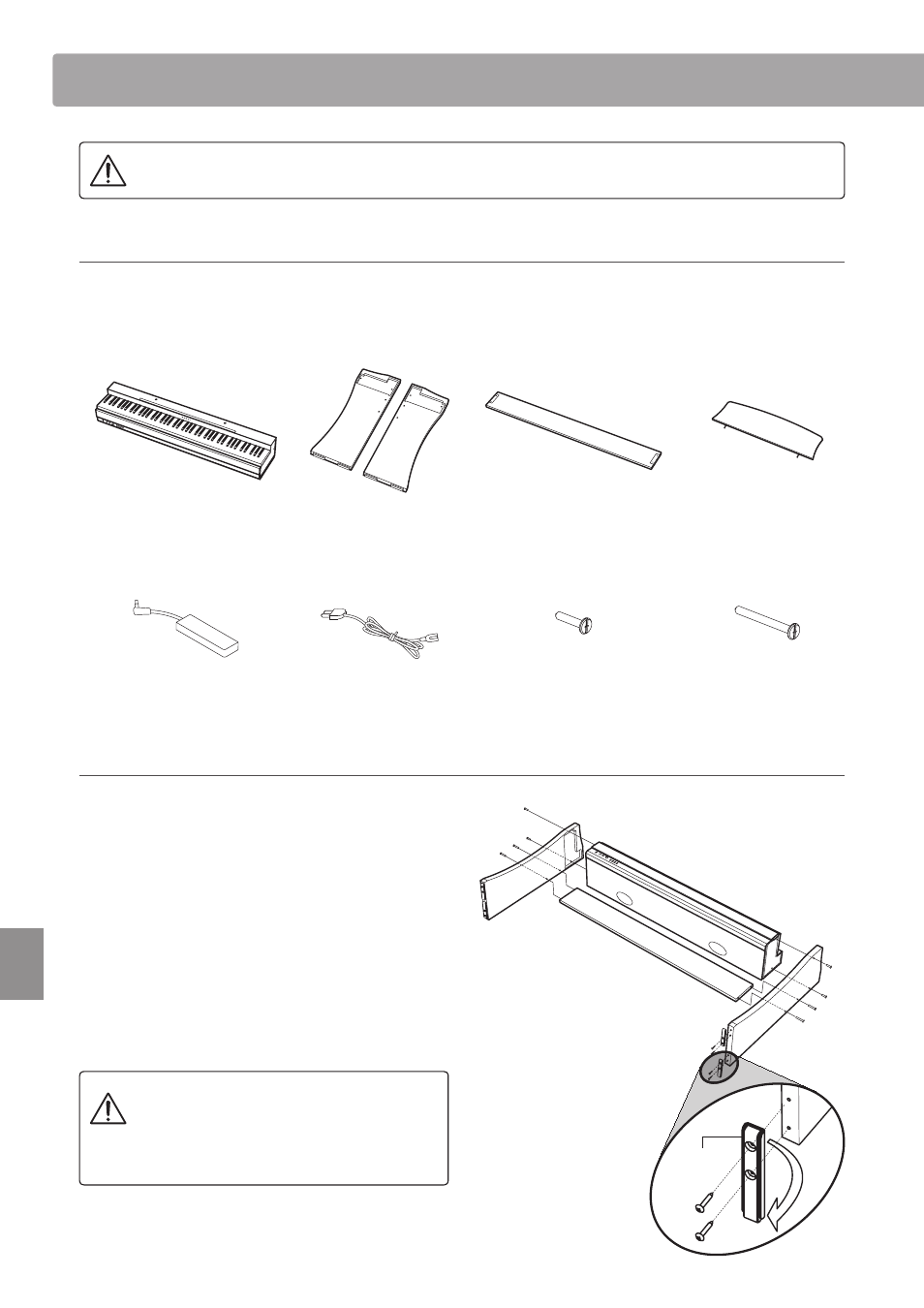

„ Pièces incluses
Avant de commencer le montage du piano numérique CL26, assurez-vous que toutes les pièces ci-dessous sont présentes.
Prévoyez également un tournevis cruciforme (non inclus) pour le montage de l’instrument.
Pour éviter de rayer le sol ou le plancher lors de l’assemblage, il est recommandé de le recouvrir d’une serviette ou d’une couverture.
e Adaptateur Secteur h Vis (longue) x 4 g Vis (courte) x 4 f Câble d’alimentation
b Panneau Latéral (gauche, droite) a Unité principale c Panneau Arrière d Pupitre
1. Fixation du corps principal a, des panneaux latéraux b et du panneau arrière c
Placez l’unité principale a sur le sol, la face arrière étant
orientée vers le bas, puis placez les panneaux latéraux gauche
et droit b à côté de l’unité principale, comme illustré.
Fixez les panneaux latéraux b à l’unité principale a à l’aide
des quatre vis courtes g dans les deux trous de chaque côté.
Fixez le panneau arrière c aux panneaux latéraux b à l’aide
des quatre vis longues h dans les deux trous du bas de chaque
côté.
Serrez les huit vis, en vous assurant que l’unité principale a,
les panneaux latéraux b et le panneau inférieur c sont en
contact étroit, et qu’il n’y pas de jeu important entre les pièces
assemblées.
Serrez toutes les vis pour vous assurer que
l’unité principale et le panneau arrière sont
bien fixés aux panneaux latéraux.
Le non-respect de ces consignes peut entraîner
de graves blessures.
Enlever, repositionner et rattacher les glisses situées sur
les côtés droit et gauche des panneaux latéraux afin qu’ils
dépassent.
Consignes de montage
h
h
h
h
g
g
g
g
b
Glisse
