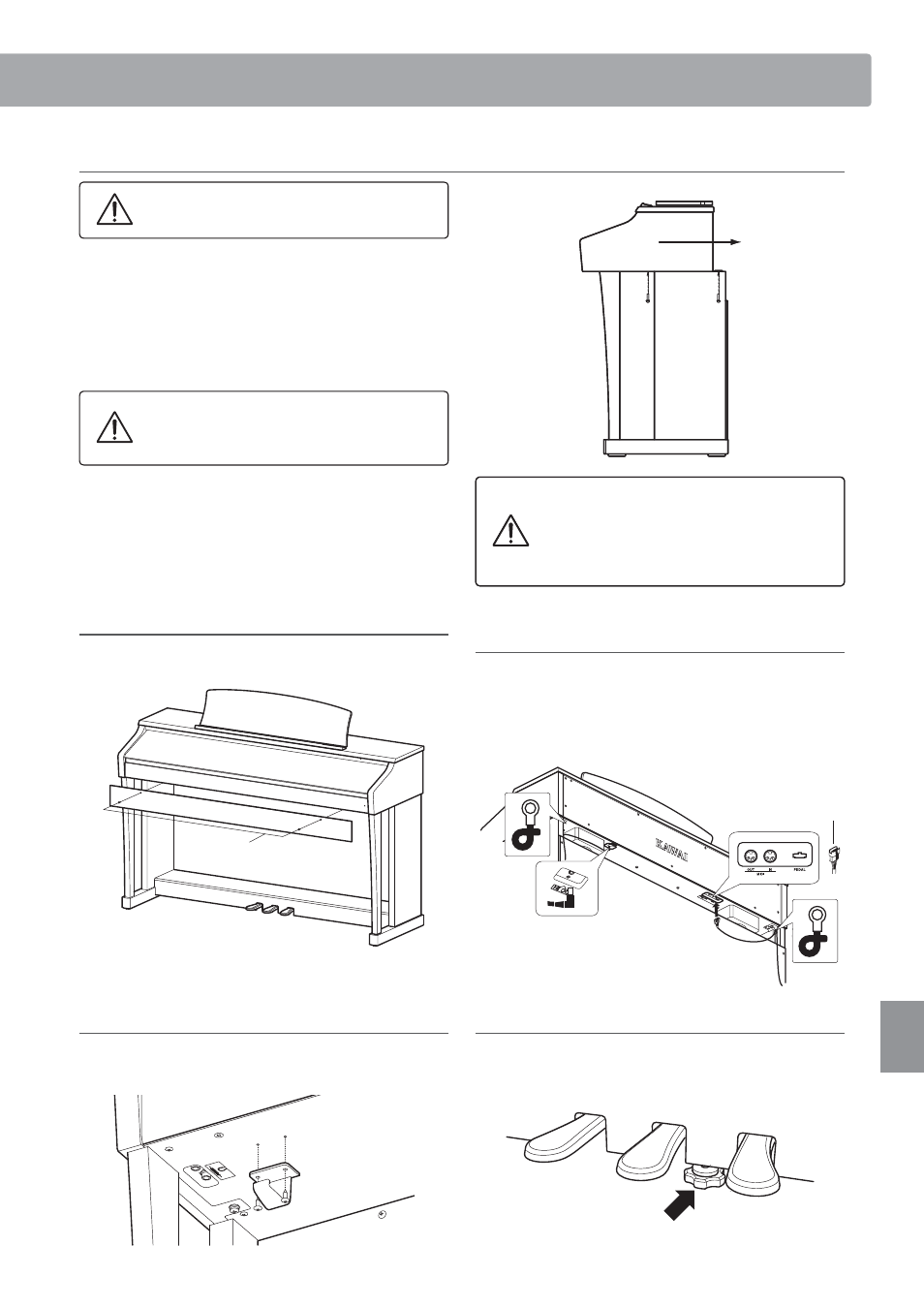

3. Montage de l’unité principale a
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus de montage.
Soulevez l’unité principale a et placez-la soigneusement sur
le support.
Positionnez l’unité principale vers l’avant du support, de sorte
que les orifices métalliques soient visibles du dessus.
Faites glisser délicatement l’unité principale vers l’arrière
jusqu’à ce que la base s’enclenche dans les fixations à l’intérieur
des panneaux latéraux.
Quand vous soulevez l’unité principale sur le
support, veillez à ne pas vous coincer les mains
ou les doigts.
Fixez l’unité principale au support par en dessous, à l’aide des
quatre vis (avec rondelle plate et rondelle ressort) h.
Commencez par fixer sans trop serrer les quatre vis, en ajustant
la position de l’unité principale sur le support. Une fois les
quatre vis fixées et l’unité principale positionnée correctement
sur le support, serrez fermement toutes les vis.
h h h h
Serrez bien toutes les vis pour vous assurer
que l’unité principale est fixée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures. Serrez bien toutes les vis pour vous assurer
que l’unité principale est fixée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures.
4. Fixation du panneau frontal inférieur c
Attachez le panneau frontal inférieur c aux supports métalliques
sous l’unité principale à l’aide des deux vis courtes noires l.
5. Connexionducâbledespédalesetdel’adaptateur
secteur
Connectez le câble des pédales à la prise PEDAL sur la face
inférieure de l’unité principale, en vous assurant que la fiche à
encoche fait face à l’arrière de l’instrument
Connectez l’adaptateur secteur f à la prise DC IN.
Utilisez les colliers pour immobiliser les câbles.
Fiche de pédale à
encoche
Adaptateur
secteur
Collier
6. Fixation du crochet de casque (en option)
Si vous le désirez, fixez le crochet de casque sur la partie
inférieure de l’unité principale à l’aide des deux vis taraudeuses
fournies à cet effet.
7. Réglage de la vis de support de pédales
Tournez la vis de support de pédales dans le sens contraire
des aiguilles d’une montre jusqu’à ce qu’elle touche le sol et
soutienne fermement les pédales.
Vis de support de pédales
