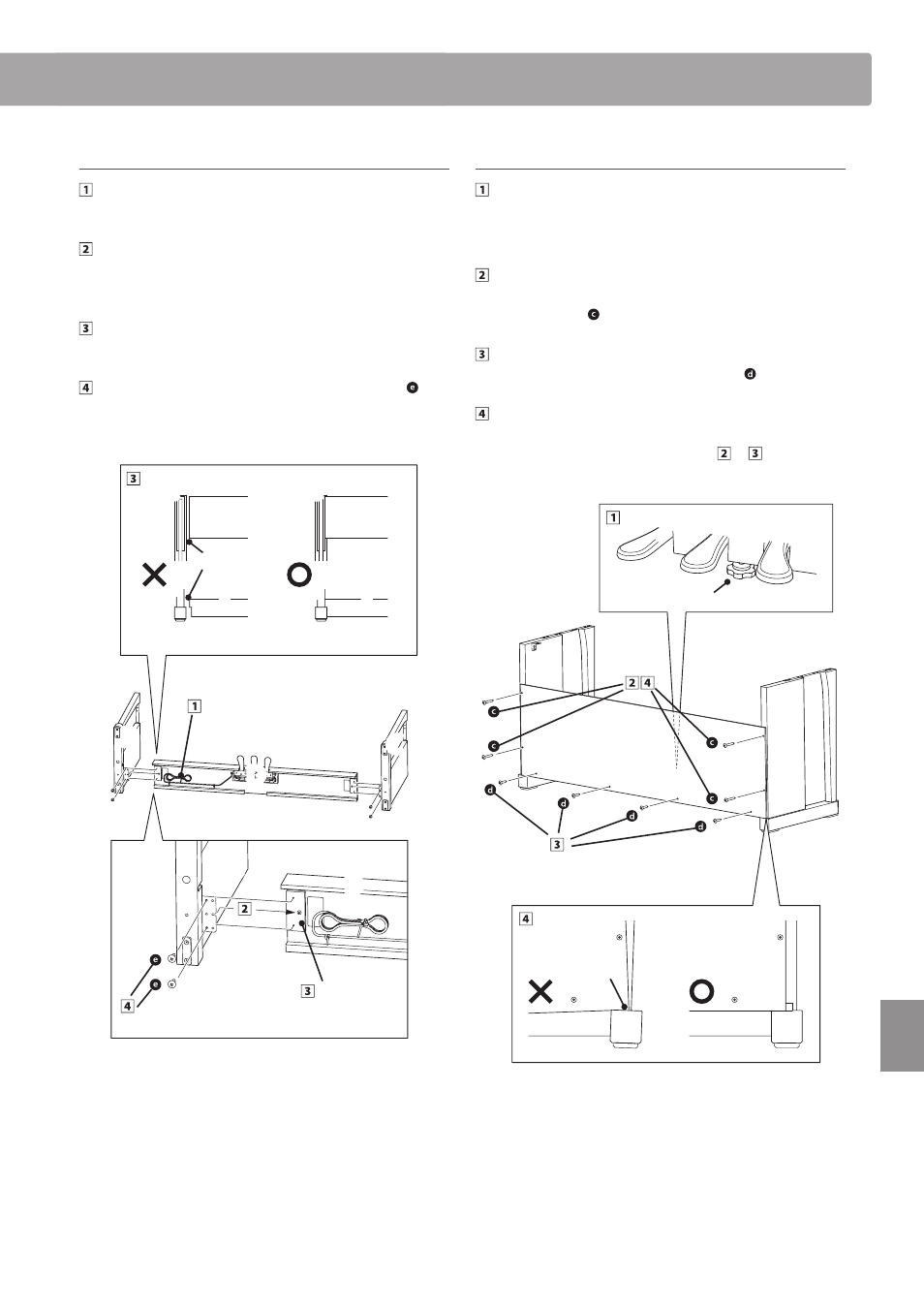

Consignes de montage
1. Fixation des panneaux latéraux au pédalier
Détachez et tendez le câble de connexion de pédales sous
le pédalier (D).
Fixez le pédalier (D) aux panneaux latéraux gauche (B) et
droit (C) à l’aide des vis de fixation temporaire de chaque
côté du pédalier.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées dans
les trous comme indiqué et serrez pour fixer le pédalier aux
panneaux latéraux de gauche et de droite.
écart
Vis de fixation
temporaire
C
B
B
B
B
B
B
D
D
D
D
D
D
2. Fixation du panneau arrière
Mettez le pédalier et les panneaux latéraux assemblés
debout (verticalement) sur le sol.
* Garantit que le boulon de soutien est bien fixé au pédalier.
Fixez (sans serrer) le panneau arrière (E) aux panneaux
latéraux gauche et droit à l’aide des quatre vis taraudeuses
longues noires .
Fixez (sans serrer) le panneau arrière au pédalier à l’aide des
quatre vis taraudeuses mi-longues noires .
Positionnez le pédalier, les panneaux latéraux et le panneau
arrière en vous assurant que tous les composants sont
alignés, puis serrez les vis aux étapes et .
B
E
C
Boulon de soutien du pédalier
non aligné
