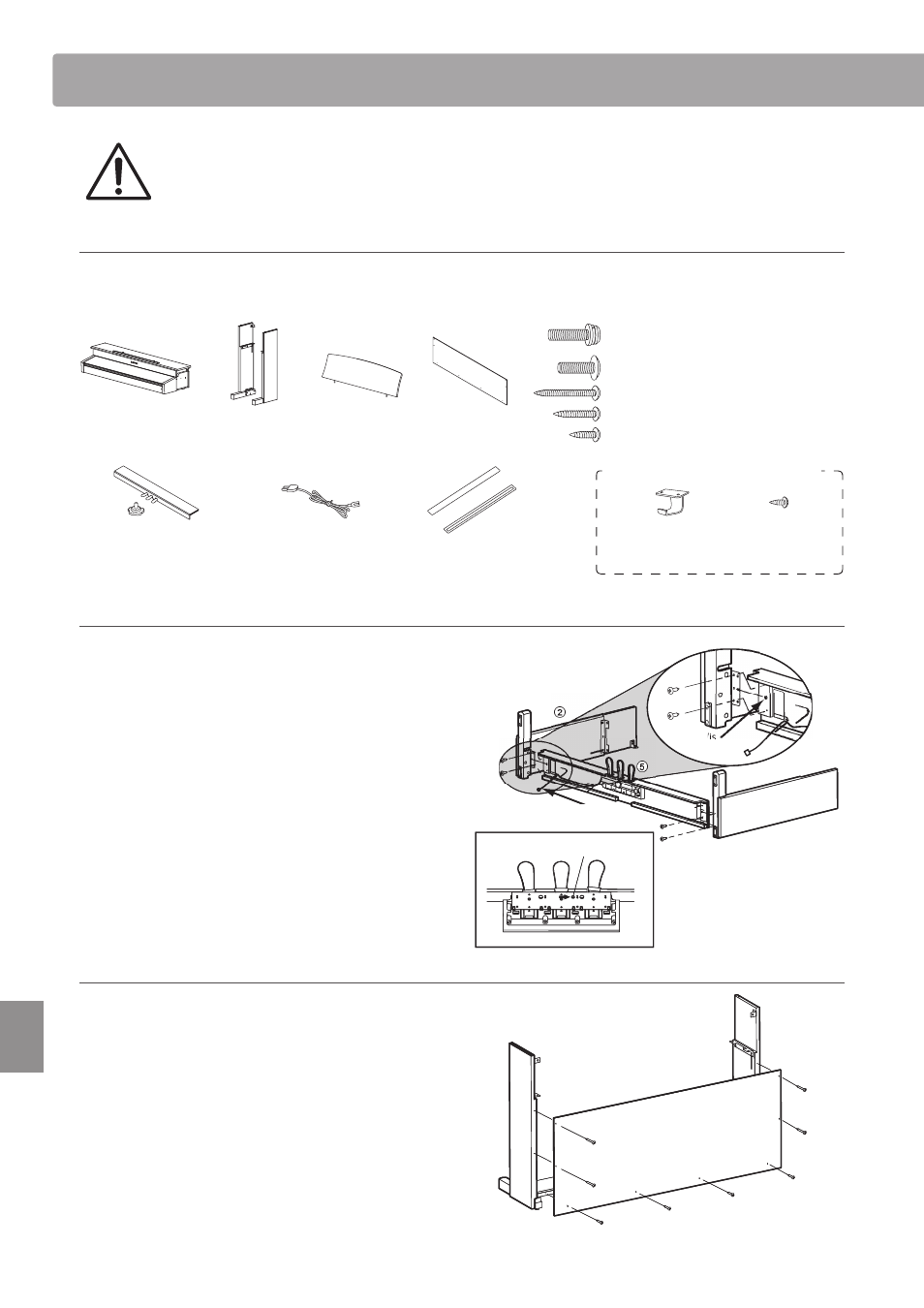

Lisez attentivement ces consignes de montage avant de tenter de monter le piano numérique CS3.
Assurez-vous que deux personnes (ou plus) participent à l’assemblage du piano numérique CS3, surtout
lorsqu’il s’agit de soulever l’unité principale de l’instrument pour la placer sur le support à l’étape 3.
„ Pièces incluses
Avant de commencer le montage du piano numérique CN13, assurez-vous que toutes les pièces ci-dessous sont présentes.
Prévoyez également un tournevis cruciforme (non inclus) pour le montage de l’instrument.
h Vis (avec rondelle plate et rondelle
ressort) x 4
j Vis taraudeuse (longue, noire) x 4
k Vis taraudeuse (mi-longueur, noire) x 4
l Vis taraudeuse (courte, noire) x 4
i Vis (mi-longueur, noire) x 2
m Kit pour crochet de casque x 1
a Unité principale b Panneau latéral
(gauche, droite)
c Pupitre d Panneau
arrière
e Pédalier Vis de
support de pédales
f Câble
d’alimentation
g Couvre-joints Vis de
fixation x 2
Crochet de
casque x 1
1. Montage des panneaux latéraux b, du pédalier et de la vis de support de pédales e
Détachez et tendez le câble de connexion de pédales sous le
pédalier e.
Insérez la vis de support de pédales d’environ 1 cm dans le
pédalier, en utilisant l’orifice indiqué dans le diagramme.
Fixez le pédalier e aux panneaux latéraux de gauche et de
droite b
à l’aide des vis d’alignement de chaque côté du
pédalier. Assurez-vous que le panneau latéral correct est utilisé
à gauche et à droite.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées l dans
les trous comme illustré, et attachez fermement le pédalier aux
panneaux latéraux de gauche et de droite.
2. Fixation du panneau arrière d
Mettez le pédalier assemblé et les panneaux latéraux debout
(verticalement) sur le sol.
Fixez temporairement le panneau arrière d aux panneaux
latéraux gauche et droite à l’aide des quatre vis taraudeuses
longues noires j en laissant un jeu d’environ 1 à 2 mm.
Fixez ensuite le bas du panneau arrière au pédalier à l’aide des
quatre vis taraudeuses mi-longues noires k.
l
b
Vis
d’alignement
Câble du pédalier
Trou de vis de support de pédales
Vis
d’alignement d
l
e
b
Vis
d’alignement
Câble du pédalier
Trou de vis de support de pédales
j
j
k
k
k
k
j
j
d j
j
k
k
k
k
j
j
d
