5 – Entretien et dépannage

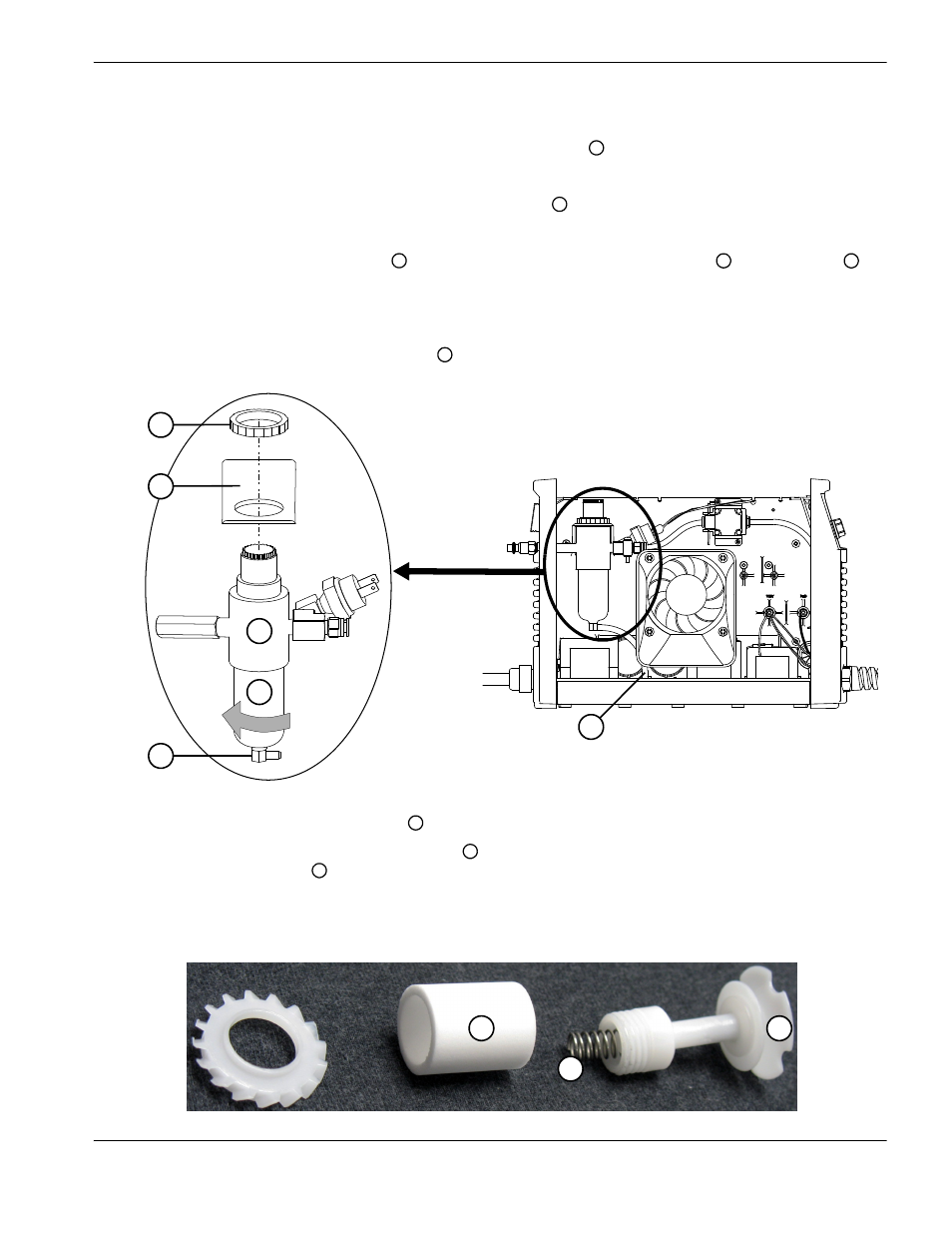

Retirer la vieille cartouche de filtre à air et la cuve de filtre usée.
1. Du côté ventilateur de la source de courant, retirer le tuyau de vidange du trou situé sur la partie inférieure
du socle.
2. Retirer l’autre extrémité du tuyau de vidange du raccord en laiton situé sur la partie inférieure de la cuve de filtre
à air. Mettre de côté le tuyau de vidange.
3. Dévisser l’écrou de retenue en plastique qui retient le filtre à air/régulateur de pression dans le support
du panneau central.
4. Avec une main, incliner la partie inférieure de l’ensemble de filtre à air/régulateur de pression vers vous.
5. Avec l’autre main, dévisser la cuve de filtre à air pour la retirer de l’ensemble de filtre à air/régulateur de pression.
6. La cartouche filtrante du filtre à air doit-elle être remplacée ?
 Si oui, dévisser l’écrou de retenue en plastique qui retient la cartouche de filtre à air, en prenant soin de
ne pas perdre le ressort qui est comprimé entre l’écrou de retenue et le filtre à air/régulateur de pression.
Ne pas permettre à la cartouche filtrante de tourner pendant le retrait de l’écrou. Retirer la cartouche filtrante
de l’écrou de retenue en plastique.
 Si non, continuer avec étape 3 à la page 66.
