INSTALLATION
RT80 / RT80M Manuel de l’opérateur 3-3
1

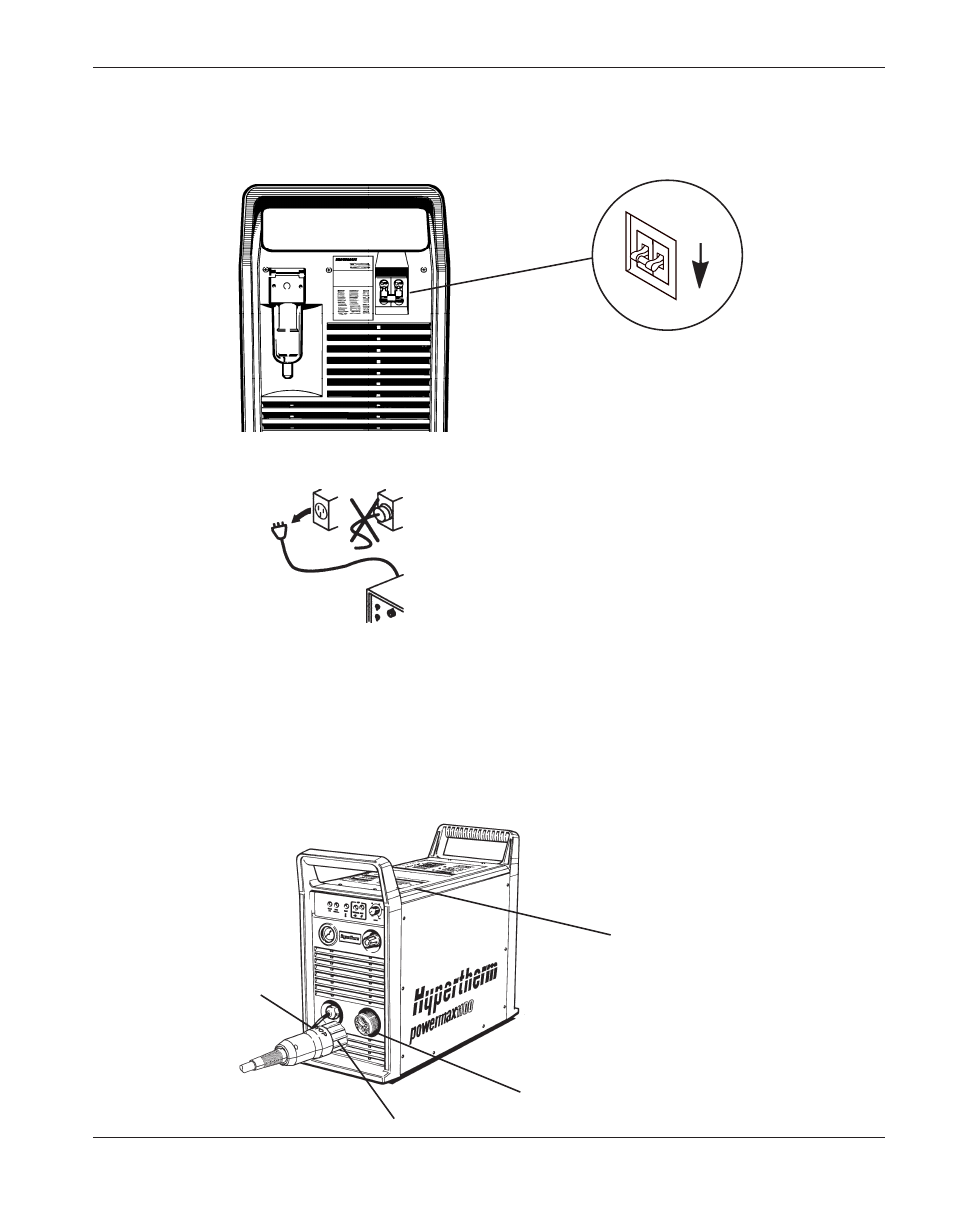

Montage de la torche
ቢ
Couper l’alimentation (OFF).
ባ
Débrancher le cordon d’alimentation de la prise d’alimentation.
ቤ
1. Aligner la fiche de détrompage du connecteur du faisceau de torche sur la fente de détrompage de la
prise du connecteur de la source de courant et pousser jusqu’à ce que les broches soient bien
enfoncées. La partie supérieure du connecteur de torche porte la mention «TOP» (dessus).
2. Avant de serrer, tourner la bague de blocage du connecteur de 1/4 de tour vers la gauche pour
s’assurer que les filets de la bague de fixation et les filets de la prise du connecteur sont alignés.
3. Tourner la bague de fixation vers la droite pour serrer.
4. Nettoyer la partie supérieure de la source de courant et apposer la nouvelle étiquette de
fonctionnement sur l’étiquette existante.
Prise
Bague de fixation
Partie
supérieure
Étiquette de fonctionnement
(n° de référence 110439)
