Configuration de la torChe
2-2 Duramax Retrofit Torch Manuel de l’opérateur
Montage de la torche
En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer dans la gouttière
et la monter. Si la crémaillère de votre table de coupe est assez large pour que vous passiez la torche à travers celle-ci sans
déposer le corps de la torche du faisceau, procédez ainsi puis fixez la torche au dispositif de réglage en hauteur de la torche
selon les instructions du fabricant.
Note : Les torches machines Duramax peuvent être installées sur une grande variété de tables X-Y, de brûleurs
de crémaillère, de chanfreins de raccordement et sur tout autre équipement. Installer la torche selon les
instructions du fabricant et en suivant les instructions ci-dessous pour le démontage si nécessaire.
Dans les cas de démontage et de réassemblage de la torche, consulter les illustrations dans la section « Configuration
de la torche machine » lors de l’exécution de ces instructions.
1. Déconnecter le faisceau de torche de la source de courant et retirer les consommables de la torche.
Note : Au moment de déconnecter et de raccorder les pièces de la torche, maintenir la même orientation entre
le corps et le faisceau de torche. Une torsion du corps par rapport au faisceau pourrait causer des
dommages.
2. Dévisser le corps du serre-câble de son écrou puis ramener le corps du serre-câble le long du faisceau.
3. Dévisser l’écrou du serre-câble de sa gaine de positionnement (torche machine pleine longueur) puis le ramener le long
du faisceau de torche.
4. Dévisser la gaine de positionnement du coupleur.
5. Dévissez le coupleur du collier de montage.
6. Retirez les trois vis de l’extrémité consommables du collier de montage puis dégagez ce dernier de l’avant du corps
de la torche.
7. Débrancher le connecteur du fil du contacteur de détection de buse.
8. Utiliser un tournevis cruciforme n° 2 pour retirer la vis qui fixe le câble de l’arc pilote au corps de la torche.

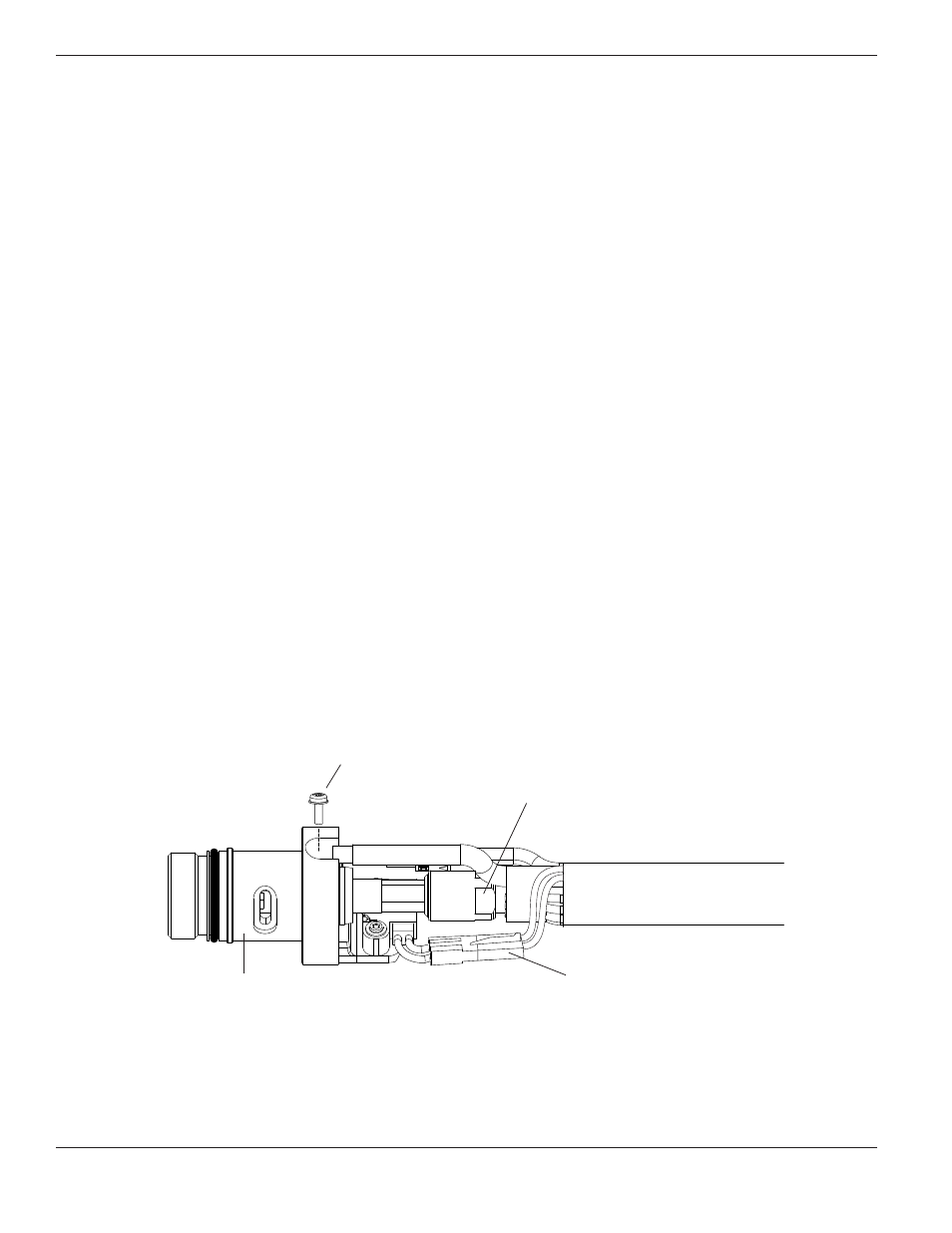

Écrou de la conduite
d’alimentation en gaz
Corps de la torche
Vis de fixation du câble
de l’arc pilote
Connecteur du fil
du contacteur de
détection de buse
