ASSEMBLAGE DU CARQUOIS DE LA STORM RDX
3
Fixez le raccord démontable mâle.
4
Retirez le harnais et les vis du
canon 3⁄8 po.
5
Placez le support de fixation sur les deux
trous du canon et insérez les vis ¾ po.
6
Installez le raccord démontable femelle.
7
Insérez le carquois « 3-Arrow Instant
Detach » dans le support femelle et
serrez-le en place avec le levier.
2
Fixez le tuyau en caoutchouc à la coupe
du carquois.
1
Trousse d’installation du carquois
« 3-Arrow Instant Detach ».
2

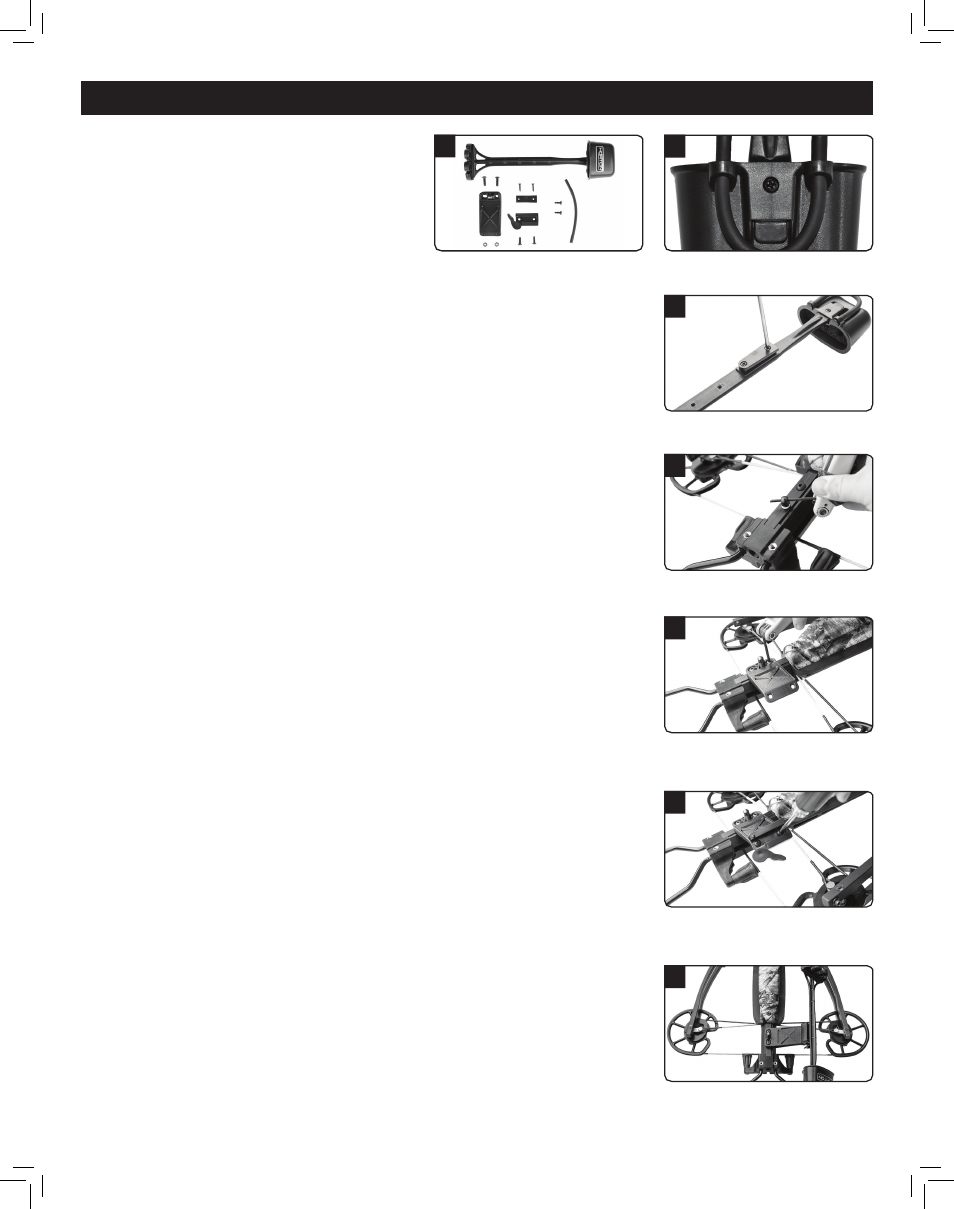

1. L’ensemble « 3-Arrow Instant Detach Quiver »
contient les pièces suivantes (photo 1):
• UN (1) carquois
• UN (1) raccord démontable mâle
• DEUX (2) vis Phillips encastrées ovales 3/4 po
• UN (1) tuyau en caoutchouc (support du carquois)
• DEUX (2) bouchons de tuyaux
• UN (1) raccord démontable femelle à levier
• DEUX (2) vis Phillips panoramiques
• UN (1) support de fixation de carquois avec harnais
• DEUX (2) écrous à frein élastique 7/16 po
• DEUX (2) vis à tête cylindrique bombée 1/4 - 20 x 3/4 po
2. Fixez le tuyau en caoutchouc à la coupe du carquois. À partir du bas de la coupe du
carquois, insérez les deux extrémités du tuyau en caoutchouc à environ deux pouces
dans chaque trou et insérez un bouchon dans chaque extrémité. Puis, tirez le tuyau
vers le fond de la coupe du carquois et fixez les extrémités bouchées du tuyau dans
les trous fraisés (photo 2).
Remarque: Une fois insérés, les bouchons ne peuvent pas
être retirés.
3. Positionnez le raccord démontable mâle à l’arrière du carquois au-delà des trous les
plus près de la coupe du carquois. Insérez les vis Phillips encastrées ovales 3/4 po
et serrez (photo 3).
4. Retirez le harnais avant et la vis à tête en goutte de suif 1/4 - 20 x 3⁄8 po située en
dessous, de l’arrière du canon (photo 4).
Remarque: Utilisez une clé Allen 5⁄32 po
pour retirer la vis du canon.
5. Placez le support de fixation du carquois sur les deux trous contenant précédemment
le harnais et la vis à tête cylindrique bombée. Alignez le support de fixation à la
droite ou à la gauche de l’arbalète, en fonction des préférences personnelles. Insérez
et serrez les deux vis à tête cylindrique bombée 1/4 - 20 x 3/4 po où vous avez
retiré les vis du harnais et du canon (photo 5).
6. Installez le raccord démontable femelle avec levier sur le support de fixation du
carquois en utilisant les deux vis Phillips cylindriques à tête bombée et les écrous à
frein élastique 7/16 po. Alignez l’extrémité ouverte avec le levier vers l’avant de
l’arbalète (photo 6).
7. Insérez le carquois avec le raccord mâle dans le raccord démontable femelle avec le
levier et verrouillez-le en place (photo 7).
