p18

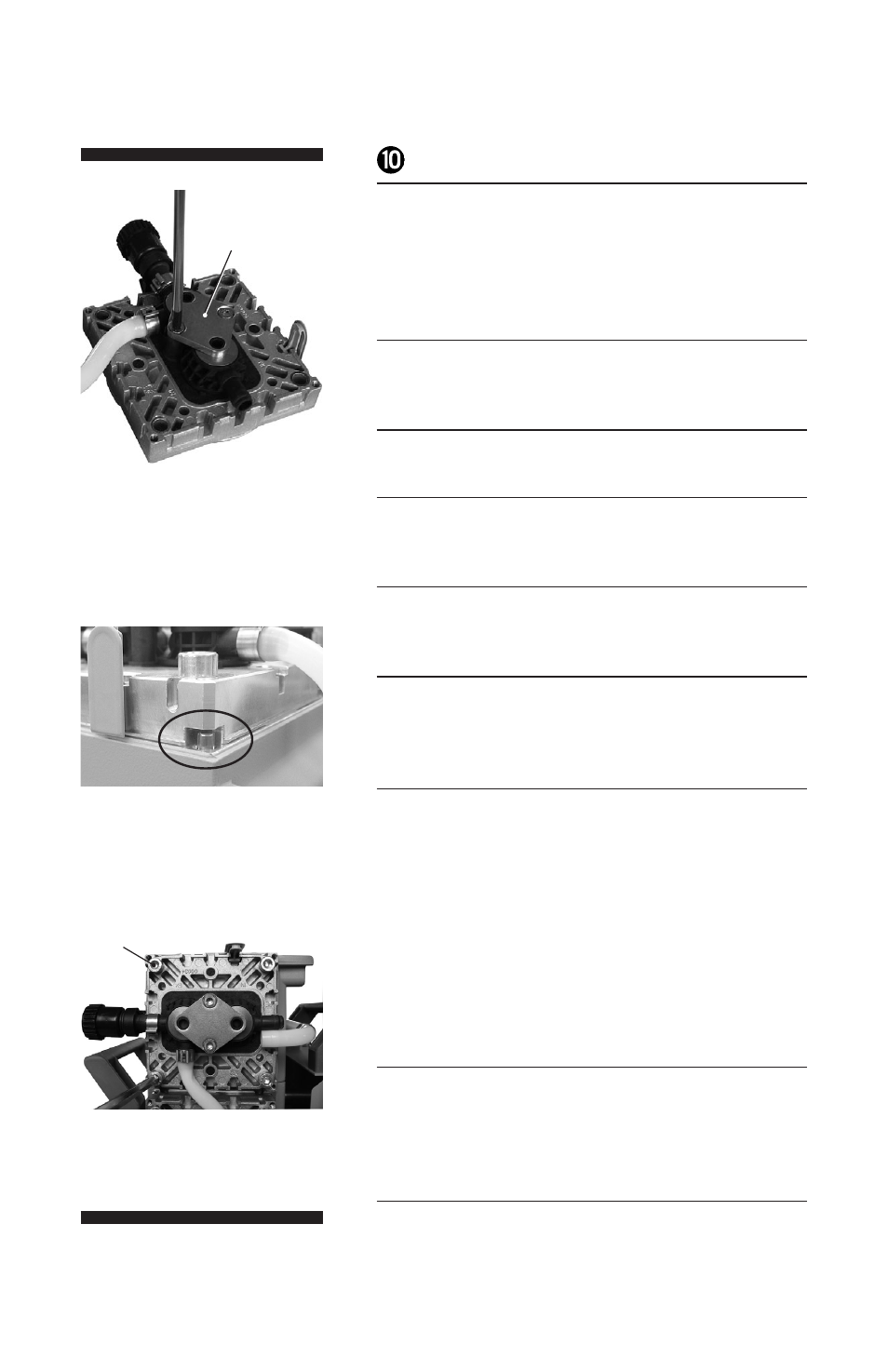

Tête de la soupape de lest de gaz ou de connexion
embout: Insérez l’écrou carré (K, non représenté) dans la
rainure du couvercle de tête (J) ou un écrou carré posi-
tion dans la rainure, puis visser sur le cadre de fixation.
Librement vis à tête cylindrique fixer (L, non représenté).
!
Position de serrage de support (S) avec des alésages
fraisés vers le haut.
@
Alignez les trous fraisée avec chevilles filetées les.
#
Fixer sans serrer les vis à tête fraisée et corriger
l’alignement des têtes de clapet si nécessaire.
$
Serrer vis à tête fraisée avec un tournevis Torx T20.
Torque: 2.2 lb
f
ft (3 Nm).
%
Mettre les diaphragmes (F) dans une position dans
laquelle ils sont en contact avec le boîtier (C) et
centré par rapport à l’alésage.
^
Poser le couvercle de tête (J) avec des têtes de
soupapes (O) et des connexions ci-jointes.
Faites attention à l’orientation correcte des couvercles
de tête: Carter avec goupille d’alignement des têtes:
L’axe d’alignement des têtes (A, non représenté) sur le
boîtier de la pompe (C) doit être logé dans le renfon-
cement du couvercle de tête (J).
Boîtier avec repère (A, non représenté). Aligner l’évi-
dement du couvercle de tête avec la marque sur le
carter de pompe.
&
Visser les vis à six pans creux (H) à la tête couvre
diagonale d’abord légèrement avec une clé Allen de
5 mm de large, puis serrez. Couple de serrage recom-
mandé: 8,9 lb
f
ft (12 Nm).
*
Bouchons coulissants (I) dans couvercle de la tête.
Étape 11
Étape 15
Étape 17
S
H
