5
Assembler les composantes de gradient.
(Voir Figure 5.)
A. Fermez tous les robinets fabricant de gradient et
de placer une barre d’agitation dans la chambre de
mélange, l’un avec le port connecteur de tube.
B. Attacher une extrémité d’un morceau de tuyau à la
sortie de la machine à gradient.
C. Exécutez l’autre extrémité de la tubulure dans
la pompe péristaltique et l’attacher à un raccord
de tuyau.
D. Utiliser un second morceau de tube pour fixer le
raccord de tubulure à l’orifice d’entrée rouge au
bas de la roulette.
•
p12

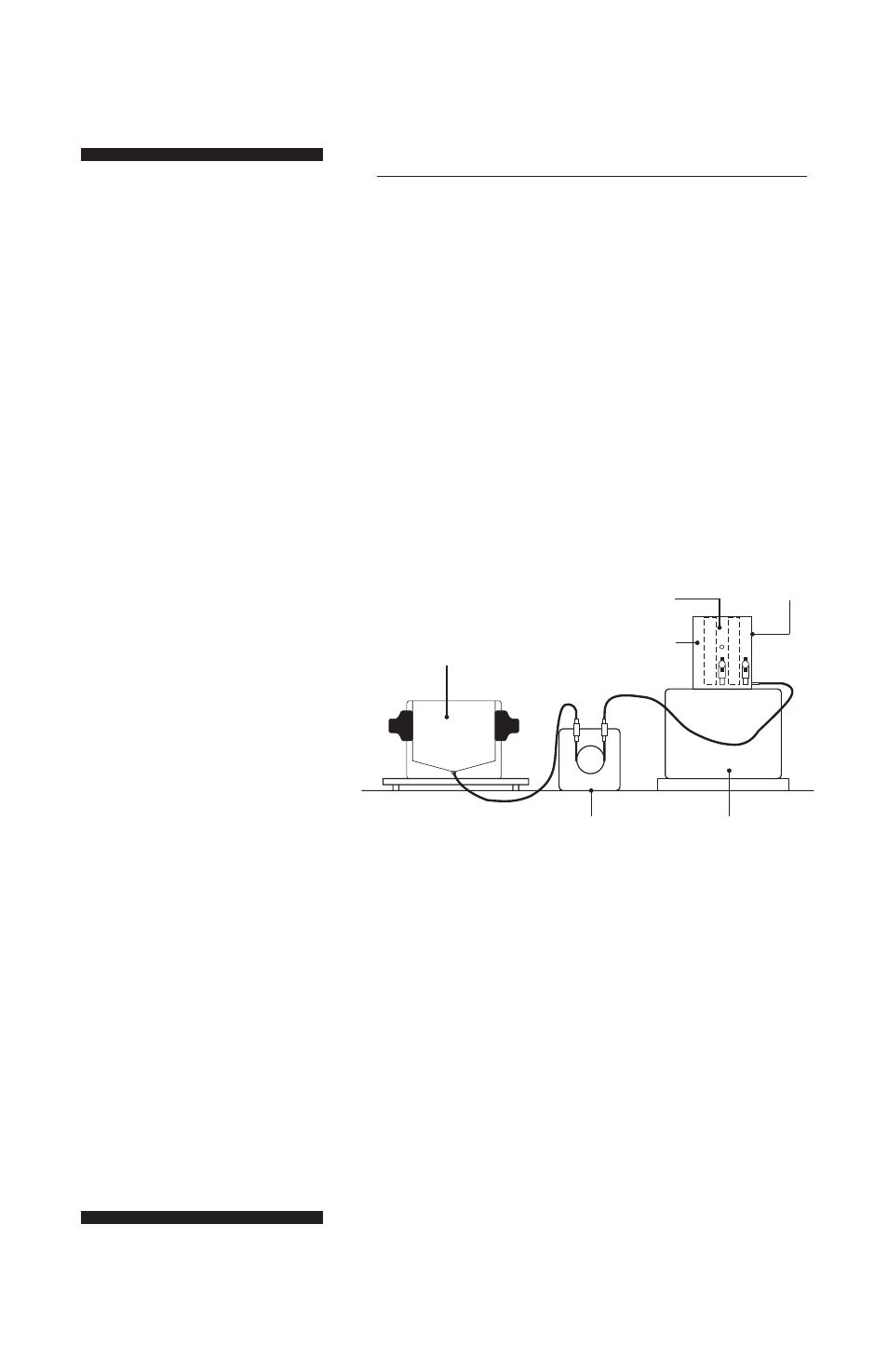

Fig 5. Dégradé effectuer les
raccordements du système.
Multiple gel
caster
Pompe péristaltique Agitateur magnétique
Fabricant de gradient
Chambre de
mélange
Chambre de mélange
