p11
5
Placer le joint stratifié dans le berceau de coulée (voir
figure 5) avec le côté mousse vers le bas. Placez le
dispositif de serrage dans le berceau de coulée, la vis
du côté tourné vers l’extérieur. Pour 24 cm plaques,
placer le sandwich de telle sorte que l’attache est plus
en haut.
6
Insérez une came dans le trou de chaque côté du
bac de coulée avec la crête (extrémité la plus courte)
vers le haut. Sceller le sandwich sur gel contre le
joint de coulée en tournant les deux cames en ce
que nécessaire, en général 90 à 150 °, jusqu’à 180
°. L’action de came appuie sur les plaques vers le
bas dans le joint et pour sceller le fond du sandwich.
Le sceau est terminée une fois que le bord du verre
apparaît plus sombre et presque transparente contre
le joint. Ne pas tourner la came delà de ce point.
Remarque: Lorsque vous tournez
les cames, il est plus facile de
garder le lanceur équilibrée si
vous mettez à la fois vers le
centre de la roulette.
plaque de verre
serrer
entretoise
berceaux de
coulée (2)
pieds de
nivellement
(4)
came
(installer crête
finissent)
joint
d’étanchéité
(côté mousse
vers le bas)
trou de came
trou de came
trou de came
niveau à bulle
trou de came

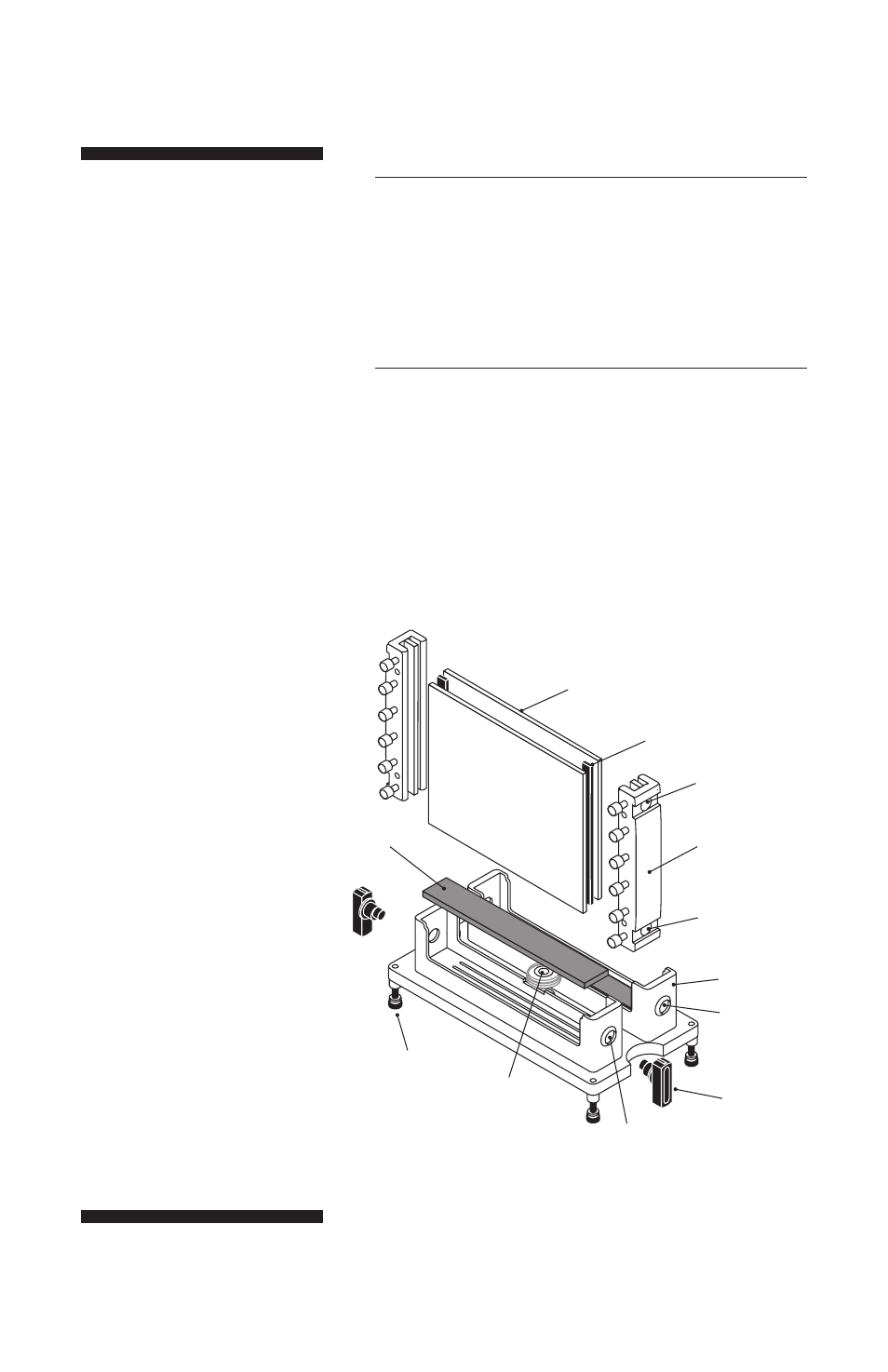

Fig 5. Caster composants
et la configuration.
