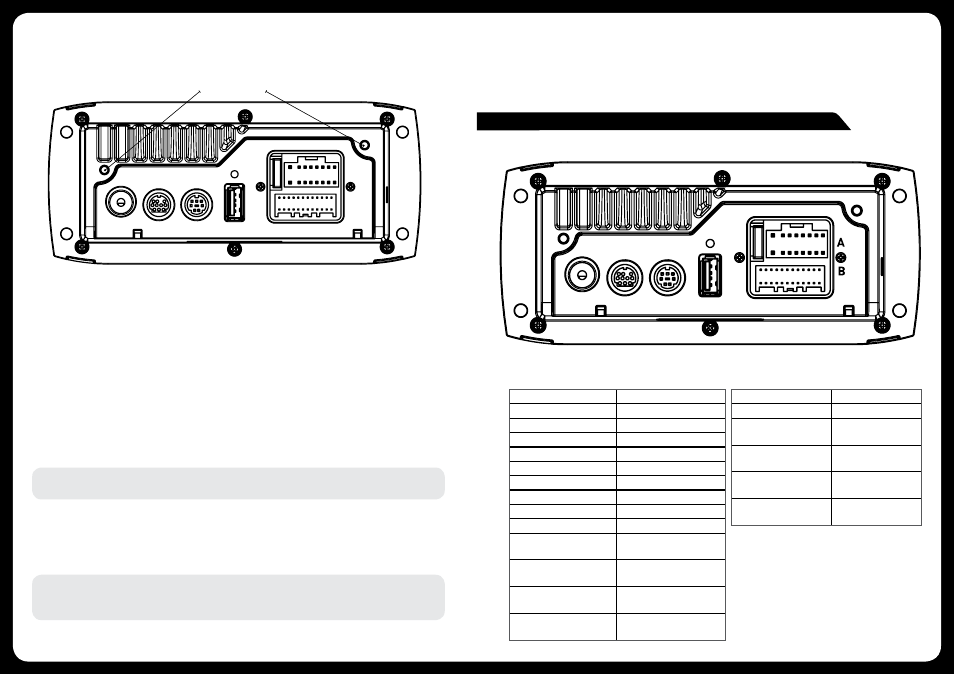

SChÉMA DE CÂBLAGE
JAUNE BATTERIE (+12 V continu)
ROUGE ALLUMAGE (+12 V commuté)
NOIR TERRE (-12 V)
BLANC HAUT-PARLEUR ZONE 1 G (+)
RAYURES BLANCHES/NOIRES HAUT-PARLEUR ZONE 1 G (-)
GRIS HAUT-PARLEUR ZONE 1 D (+)
RAYURES GRISES/NOIRES HAUT-PARLEUR ZONE 1 D (-)
VERT HAUT-PARLEUR ZONE 2 G (+)
RAYURES VERTES/NOIRES HAUT-PARLEUR ZONE 2 G (-)
VIOLET HAUT-PARLEUR ZONE 2 D (+)
RAYURES VIOLETTES/
NOIRES HAUT-PARLEUR ZONE 2 D (-)
MARRON ATTÉNUATEUR (+12 V
commuté)
RAYURES BLEUES/
BLANCHES MARCHE AMPLI
RAYURES MARRON/
BLANCHES TÉL - SILENCIEUX/
INTERRUPTION AUX
RCA BLANC (Fil gris) ENTRÉE AUX (G)
RCA ROUGE (Fil gris) ENTRÉE AUX (D)
RCA ORANGE (Fil noir) SORTIE CAISSON DE
BASSES
RCA ORANGE (Fil noir) SORTIE CAISSON DE
BASSES
RCA BLANC (Fil noir) SORTIE LIGNE ZONE
1 ( G)
RCA ROUGE (Fil noir) SORTIE LIGNE ZONE
1 ( D)
CÂBLE A CÂBLE B
SiriusXM
COMMANDE
À DISTANCE
ANTENNE
USB
Remarque : impédance minimale de charge des
haut-parleurs 4 ohms
Dans certains cas, une sangle de support arrière (non fournie) peut être nécessaire. Veuillez utiliser
les deux trous indiqués ci-dessus pour attacher la sangle au moyen de deux vis auto-taraudeuses de
calibre 8 x 8 mm (non fournies).
AVERTISSEMENT POUR L'INSTALLATION
• Assurez-vous que le fil +12 V du navire est déconnecté de la batterie avant de
raccorder tout nouvel équipement
• Étudiez les emplacements des réservoirs de carburant et du câblage du navire
avant de commencer l'installation
• Assurez-vous que tout le câblage est protégé afin d'éviter tout dommage
Lors du câblage du MS-RA205, assurez-vous que les câbles sont suffisamment éloignés de tout
objet pointu ou tranchant et que des œillets en caoutchouc et des bondes isolées sont utilisés
lors de l'acheminement des câbles. Lors de la connexion des fils aux haut-parleurs et au système
audio, assurez-vous que les bornes et les connexions ne sont pas en court-circuit.
Remarque : assurez-vous que le câble d'antenne passe suffisamment loin des câbles électriques et
est le plus court possible, un câble trop long pouvant affecter la réception AM.
Pour une réception radio optimale, veuillez vous assurer que vous utilisez une antenne AM /
FM marine à mise à la terre indépendante.
L'utilisation d'un répartiteur VHF n'est pas recommandé car cela dégraderait les
performances de votre radio VHF marine.
Pour plus de détails, veuillez consulter le site : www�pacificaerials�co�nz
Remarque : la façade de l'interface autoradio est conforme à l'indice de protection IPx5 lorsqu'elle
est correctement montée sur une cloison étanche. Le montage incorrect de l'interface autoradio
pourrait annuler votre garantie.
CÂBLAGE ÉLECTRIQUE
Attention : le MS-RA205 est conçu pour les navires disposant d'un système électrique 12
Vcc à masse négative.
SiriusXM
COMMANDE À
DISTANCE
ANTENNE
USB
Trous de fixation
arrières
ISOLATION ÉLECTRIQUE DU MS-RA205
La stéréo marine MS-RA50 dispose d'un châssis métallique relié au fil de terre / négatif /
noir (comme la plupart des stéréos). Des précautions supplémentaires doivent être prises
lors de l'installation de ce type de stéréo dans un bateau en aluminium (ou un bateau à coque
conductrice) si vous avez besoin que le système électrique soit isolé de la coque du bateau.
