Fusion MS-RA50 - Manuel (Page 10)

18 19 18
Attention ! Ces illustrations ne sont pas à l'échelle. Les dimensions sont données en millimètres
(mm) et en pouces (”).

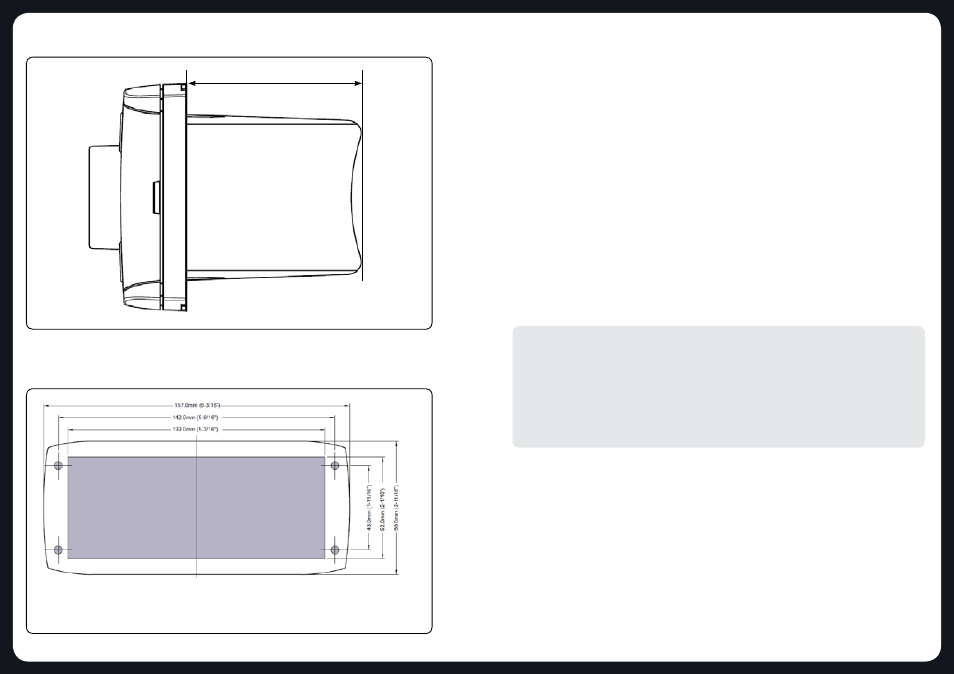

Figure 7 – Gabarit de montage pour l'installation du RA50 (pas à l'échelle)
Un gabarit de montage à l'échelle 1:1 est fourni dans la boîte et peut être téléchargé en ligne.
GABARIT DE MONTAGE
AVERTISSEMENT POUR L'INSTALLATION
Attention ! Le RA50 est conçu pour les navires disposant d'un système électrique 12 Vcc à
masse négative.
• Assurez-vous que le câble +12 V du navire est déconnecté de la batterie avant d'installer
tout équipement
• Étudiez les emplacements des réservoirs de carburant et du câblage du navire avant de
commencer l'installation
• Assurez-vous que tout le câblage est protégé afin d'éviter tout dommage.
Lors du câblage du RA50, assurez-vous que les câbles sont suffisamment éloignés de tout
objet pointu ou tranchant et que des œillets en caoutchouc et des bondes isolées sont utilisés
pour le passage des câbles. Lors de la connexion des fils aux haut-parleurs et au système
audio, assurez-vous que les bornes et les connexions ne sont pas en court-circuit.
Remarque : assurez-vous que le câble d'antenne passe suffisamment loin des câbles
électriques et est le plus court possible, un câble trop long pouvant affecter la réception AM.
Pour une réception radio optimale, veuillez vous assurer que vous utilisez une antenne AM /
FM marine avec mise à la terre indépendante. Pour plus de détails, veuillez visiter le site : www.
pacificaerials.co.nz
IMPORTANT : VEUILLEZ LIRE ATTENTIVEMENT
ISOLATION ÉLECTRIQUE DU MS-RA50
La stéréo marine MS-RA50 dispose d'un châssis métallique relié au fil de terre /
négatif / noir (comme la plupart des stéréos).
Des précautions supplémentaires doivent être prises lors de l'installation de ce type de stéréo
dans un bateau en aluminium (ou un bateau à coque conductrice) si vous avez besoin que le
système électrique soit isolé de la coque du bateau.
CONNEXIONS
Les connexions et les câbles du RA50 sont décrits ci-dessous. Pour plus de détails sur le
câblage, voir la Figure 8 en page 21.
Connexion de l'antenne
Connectez une antenne AM/FM marine à la prise d'antenne.
Connexion d'un iPod
Station d'accueil marine pour iPod MS-IPDOCKG2 (non fournie) ou câble MS-IP15L3
(non fourni).
55.0 (2-3/16”)
Figure 6 – Vue latérale du RA50 (Échelle 1:1)
Retirez le matériau des zones grisées uniquement
Percez un trou
pour vis
auto-taraudeuse de #6
