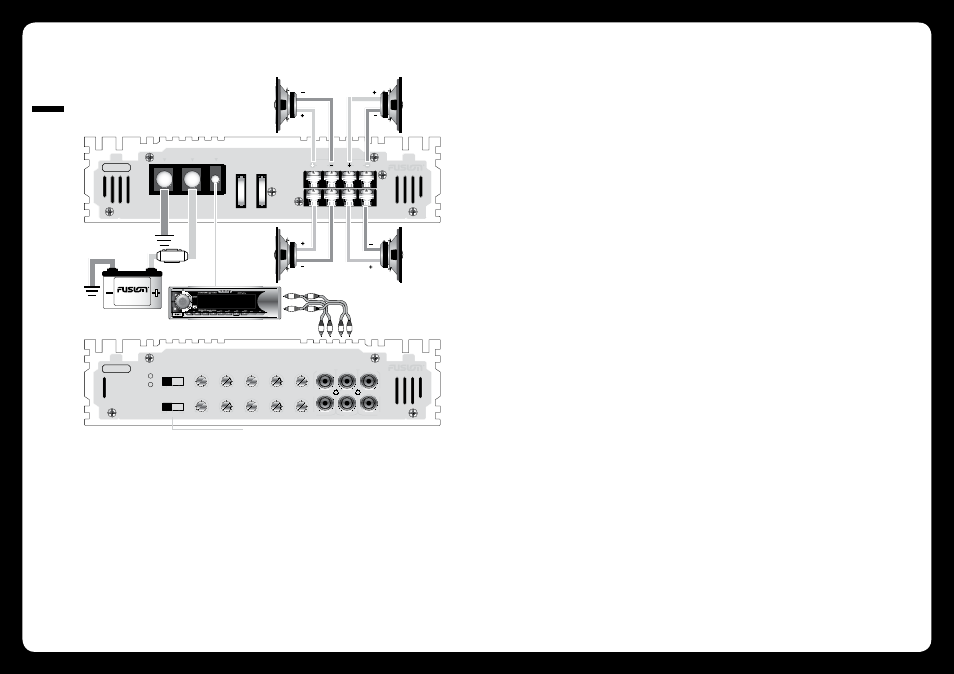

Installation 4 canaux
Caractéristiques (4 canaux)
L
R
BRIDGE MODE
FUSE
FUSE
FRONT
REAR
FE-504
FUSE
FUSE
FRONT
REAR
L
R
MONO
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
REM
+12V
GND
HP
LEVEL
SUBSONIC
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
HP
LEVEL
SUBSONIC
BASS BOOST
BASS BOOST
OFF LP
HP
REAR X-OVER
SELECTOR
FRONT X-OVER
SELECTOR
OFF LP
HP
INPUT
FRONT
INPUT
REAR
OUTPUT
L
L
L
R
R
R
PWR
PRT
4 CHANNEL • FULLY REGULTED 2 OHM STABLE • Bridgeable MOSFET Amplifier
FM-504
FM-504
FUSE
FL FR
RL RR
FL
FR
RL
RR
PLEASE NOTE: The crossover selector positions
R
L
R
L
Bande passante
10 Hz à 40 kHz
Rapport signal/bruit
>
95 dB
Séparation
>
60 dB
Sensibilité en entrée
300 mV à 8 V
Filtre passe-bas variable
40 Hz à 160 Hz
à 12 dB/octave
Filtre passe-haut variable
40 Hz à 600 Hz
à 12 dB/octave
Amplification variable des basses
0 à +18 dB
à 45 Hz
Filtre subsonique variable
20 Hz à 55 Hz
à 18 dB/octave
Impédance d'entrée
20 KW
Facteur d'amortissement
>
200
Distorsion harmonique totale
0,05 %
Calibre des fusibles
2 x 25 A
Dimensions (mm)
220 (l) x 330 (L) x 57,5(H)
Caractéristiques avec alimentation 12,6 V
50 W RMS x 4 à 4 Ω 1 % THD+N
75 W RMS x 4 à 2 Ω 1 % THD+N
150 W RMS x 2 à 4 Ω avec pontage 1 % THD+N
Caractéristiques avec alimentation 14,4 V
65 W RMS x 4 à 4 Ω 1 % THD+N
95 W RMS x 4 à 2 Ω 1 % THD+N
200 W RMS x 2 à 4 Ω avec pontage 1 % THD+N
010
INSTALLATION
Prêtez attention aux positions du sélecteur de filtre de fréquences
G
G
D
D
FUSIBLE
